维修 调 整 要 领 书 6 ） 机械端移动轴，以检查联接的位置。 ※ 如果这不是以下的状态，请重复 5) 的工作。 1-4
维修调整要领书
4） 调整电动机的 Z 相。

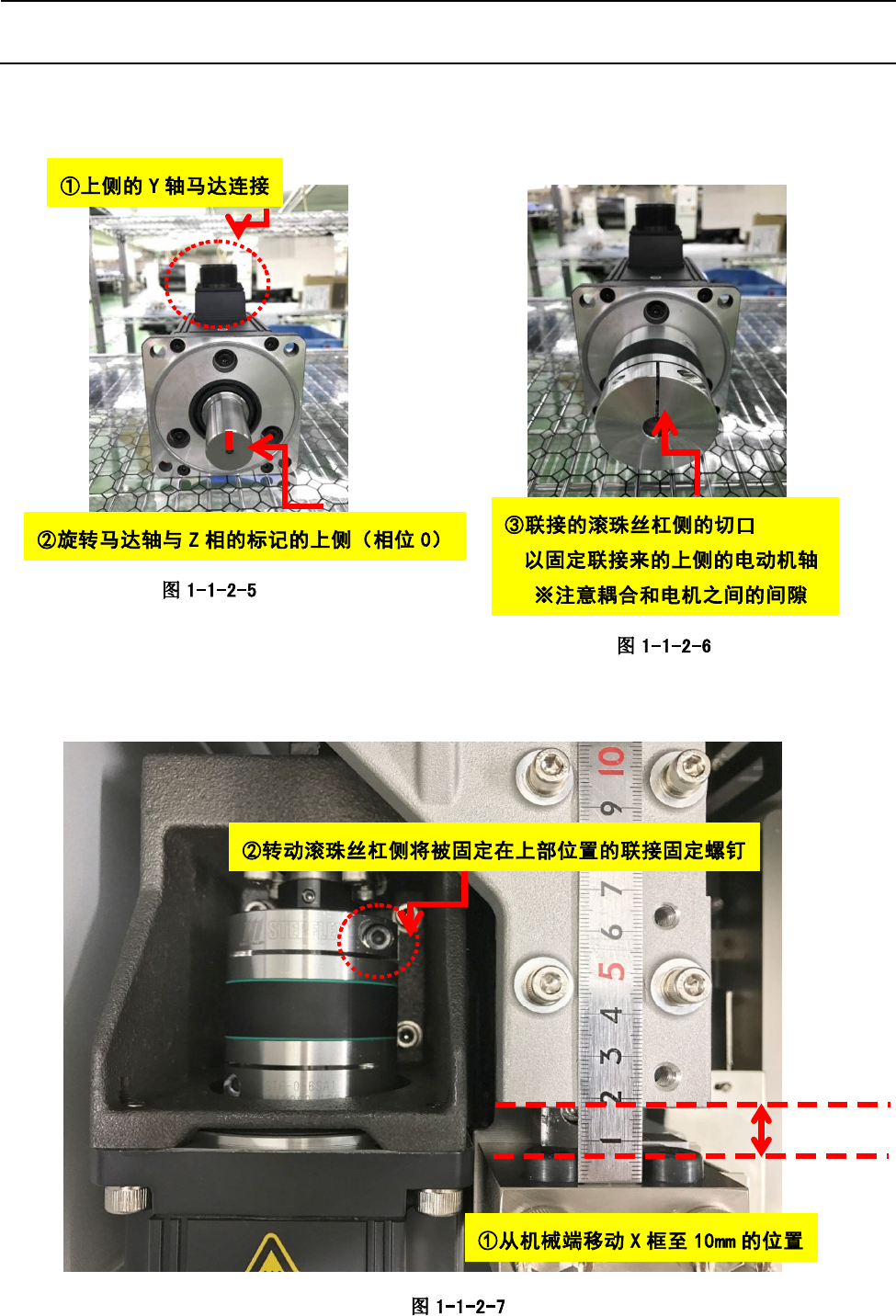

※ COUPLING 与电动机的空隙为 4mm，COUPLING_Y_螺丝的安装扭矩为 7 Nm。（图 1-1-2-4）
5） 以通过以下方法用于调整电机的安装固定的滚珠丝杠。
1-3
维修调整要领书
6） 机械端移动轴，以检查联接的位置。
※ 如果这不是以下的状态，请重复 5)的工作。
1-4
维修调整要领书
1-1-3 YR 电动机的更换
1） 请拆下 SL3061232TN，卸下 COVER_FBR。
2） 请松开 COUPRING_Y_螺丝（不拆下），卸下 SERVO MOTOR 1500W 线束的连接器。
3） 请拆下 SM6082002TN，更换 SERVO MOTOR 1500W。
SERVO MOTOR 1500W
SM6082002TN
（
×4
）
4
COUPLING_Y_螺丝
COUPLING_Y
B_COVER_SCREW（×2）
MOTOR_COVER
1-5
