维修调整要领书 1 1- 7 1 1- 2-1-2-1 A (EN) No. J UKI 品号 零件名 零件数 位置 备注 1 HA006510000 CIRCUIT PROTECTOR (30A) 1 CP1 2 HA00651000A CIRCUIT PROTECT O R ( 10A) 1 CP2 3 HA006300000 MAGNETIC CO NT ACTO R 1 K1 4 HA006190000 MAGNETIC CO …
维修调整要领书
11-6
11-2-1-2 A (EN)
11-2-1-2-1 A (EN) 11-2-1-2-2 A (EN)
11-2-1-2-3 A (EN)
1
2
3
4
5
5
7
6
维修调整要领书
11-7
11-2-1-2-1 A (EN)
No. JUKI 品号 零件名 零件数 位置 备注
1 HA006510000 CIRCUIT PROTECTOR (30A) 1 CP1
2 HA00651000A CIRCUIT PROTECTOR (10A) 1 CP2
3 HA006300000 MAGNETIC CONTACTOR 1 K1
4 HA006190000 MAGNETIC CONTACTOR 1 K2&TH
5 HA006300000 MAGNETIC CONTACTOR 2 K1, K3
6 HB001580000 SAFETY RELAY 1 RL1
7 HB001390000 RELAY 7 K4～K10
维修调整要领书
11-8

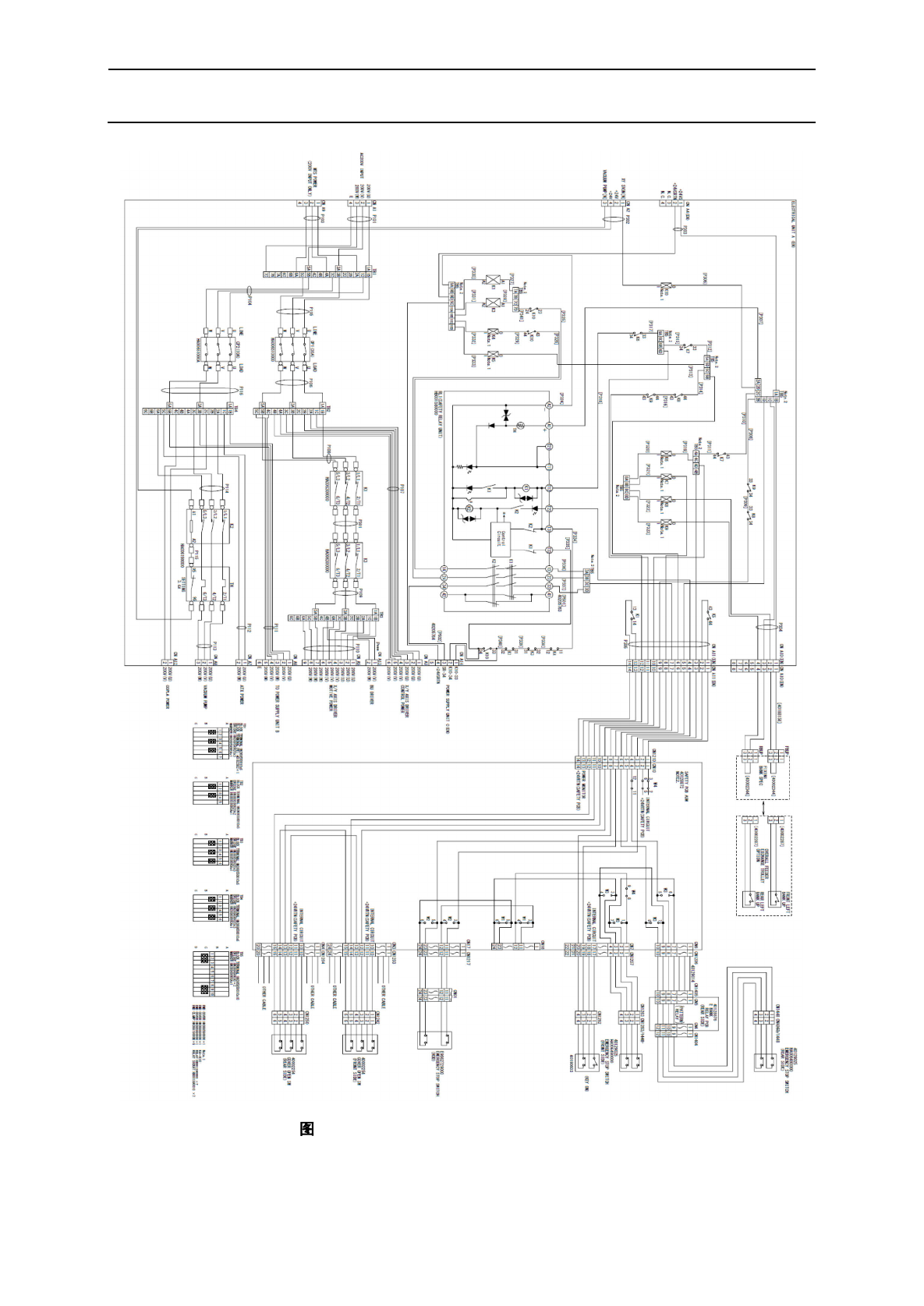

11-2-1-2-4 PSU A WIRING DIAGRAM [EN]
