维修调整要领书 5-3 5-3 R/L/C TR 1) 请卸下马 达连接电缆 的插头。 2) 拧松马达 支架 A 的固定 螺钉①，从 马达皮带 轮 S 卸 下驱动皮带 。 3) 请松开固 定螺钉②， 卸下马达。 4) 将要更换 的马达轴端 面与马达皮带 轮 S 对 齐（ A=0 ） ，旋紧固定螺 钉②。 5) 调整后， 请拧紧固定 螺钉①，固定好 马达。 5-3-1 A
维修调整要领书
5-2
5-2
变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也变坏，发生皮带磨损。
请注意安装位置不同，会使用不同部件 (垫片)。

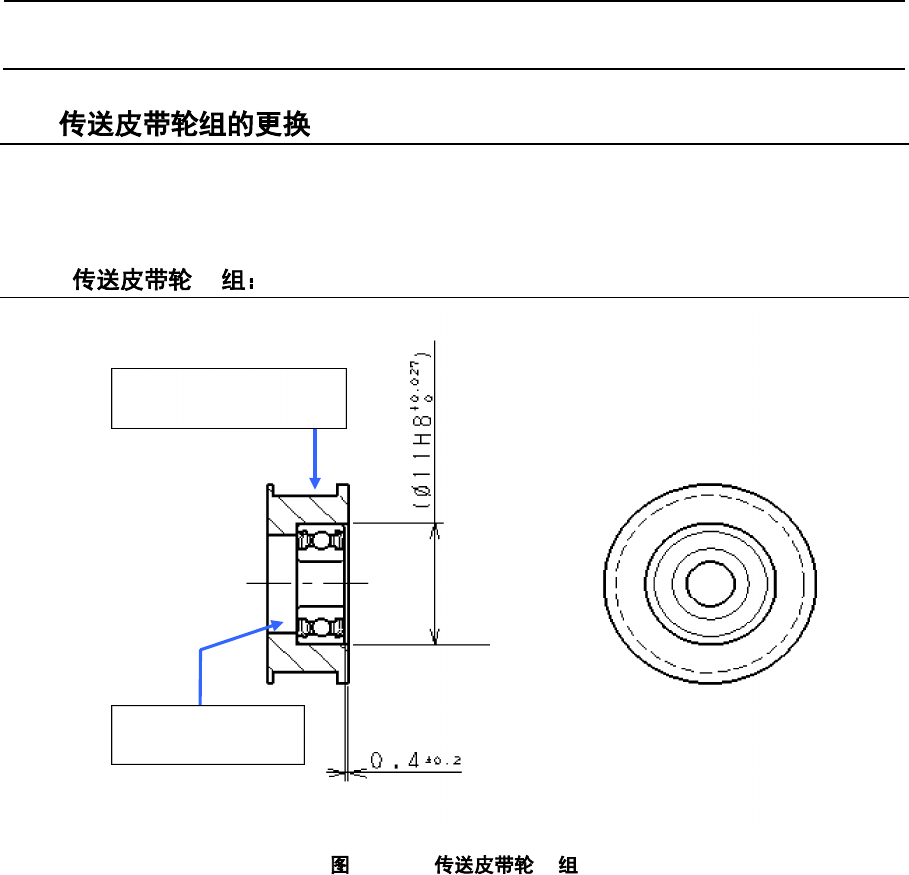

5-2-1 A E21117150A0
5-2-1-1 A
SB104000100
凸轮轴承 数量：1
E2111715000
传送皮带轮Ａ 数量：1
维修调整要领书
5-3
5-3 R/L/CTR
1) 请卸下马达连接电缆的插头。
2) 拧松马达支架 A 的固定螺钉①，从马达皮带轮 S 卸下驱动皮带。
3) 请松开固定螺钉②，卸下马达。
4) 将要更换的马达轴端面与马达皮带轮 S 对齐（A=0），旋紧固定螺钉②。
5) 调整后，请拧紧固定螺钉①，固定好马达。
5-3-1
A
维修调整要领书
5-4
5-4
5-4-1
1) 取下①SL6040892TN SCREW M4 L=8，手动卸下宽度调整单元。
2) 拧松②SM8040602TP SCREW M4X0.7 L=6，取下③40107795 WA_PULLEY。
3) 取下 ④SM6030602TN SCREW M3X6 、⑤ WP0320500SF WASHER 3.2X7X0.5，取 下⑥
SB108000200 BEARING。
①
②③
背视图
④
⑥
⑤
