维修调整要领书 1 1 -22 11-3-1 CP U BOARD (40205 765 ) 【功能】 此基板控制整 个装置。通 过 CompactPCI （ 简称 cPCI ）总 线连接其他 基板。 另外通过本基 板的 EtherNET 端口，与激光 传感器 LN C 12O 进行通信。 此基板上装备 有 SOLI D ST A TE DRIVE 16GB （以下 简称为 SSD ） 。 本 SSD 写入了包括 装置的操作系统 的所有…
维修调整要领书
11-21
11-3

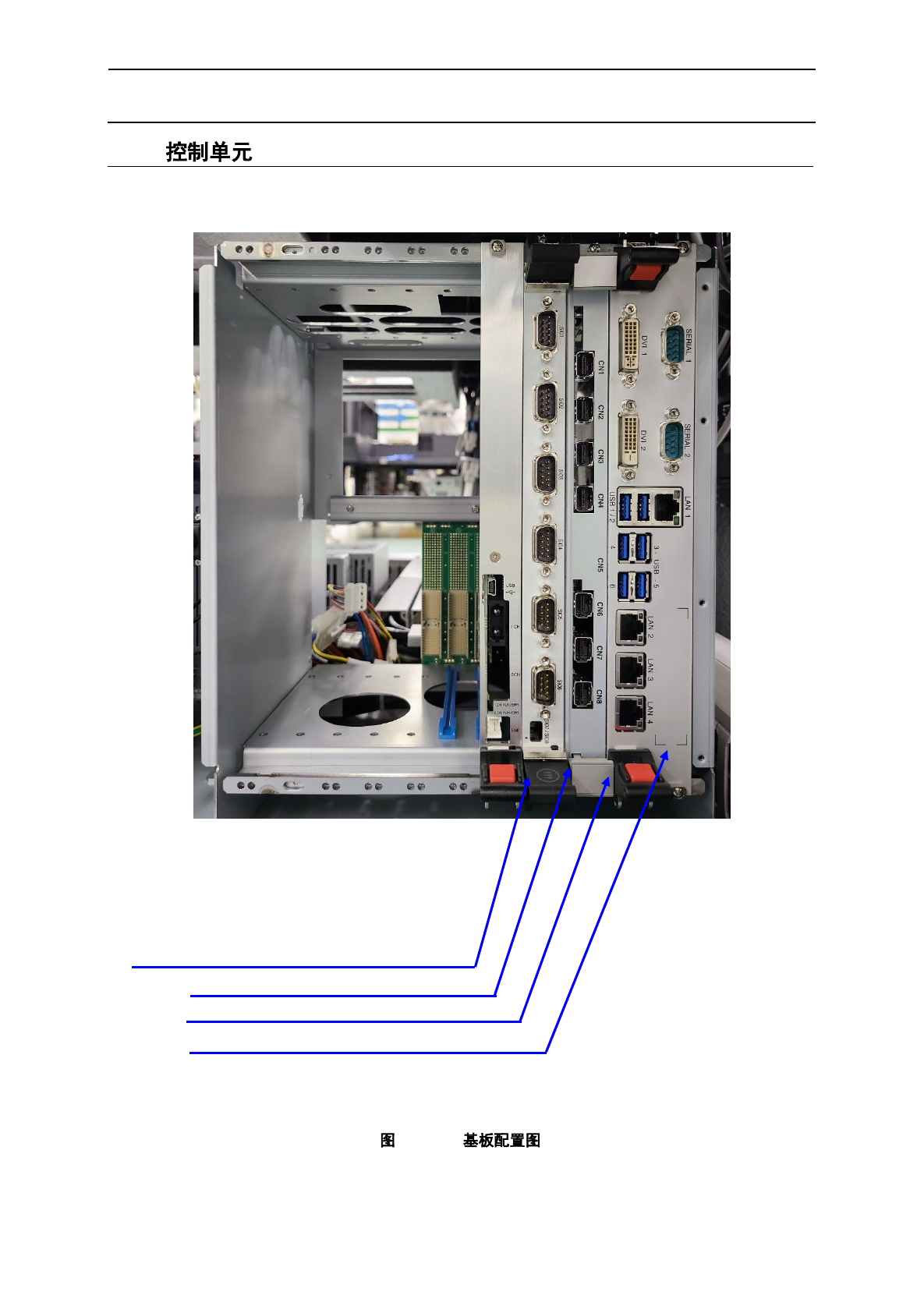

控制单元的基板配置图如 图 11-3-1 所示。
注 1. 仅在有多码阅读器选购项时安装
11-3-1
CPU BOARD
40
205765
8-PORT COM BOARD 40135433 注 1
IO CONTROL PCB ASM 40128871
POSITION BOARD 40196265 (XYZT
维修调整要领书
11-22
11-3-1 CPU BOARD (40205765)
【功能】
此基板控制整个装置。通过 CompactPCI（简称 cPCI）总线连接其他基板。
另外通过本基板的 EtherNET 端口，与激光传感器 LNC12O 进行通信。
此基板上装备有 SOLID STATE DRIVE 16GB（以下简称为 SSD）。
本 SSD 写入了包括装置的操作系统的所有软件。因此仅更换 CPU 基板时，请从当前的 CPU
BOARD 中拆下 SSD，装入新的 CPU BOARD 中。
更换之后，由于网络适配器的驱动程序被初始化，所以要从新进行设置。
【更换电池】
为保存 BIOS 设定，在 CPU 基板上有后备电池。
电池请 5 年左右更换一次。
维修调整要领书
11-23
11-3-1-1 CPU BOARD
SSD CPU CPU SSD
由于 Windows 的设计，如果 SSD 内的设置数据与 CPU 电路板的组合发生变化，网络适配器
的驱动分配将被初始化，全部成为 Intel 驱动。为此，将 SSD 实装到机器上后就需要从新分配
网络适配器驱动的操作。
○将 PCI 总线 5 的驱动分配给 RTX 驱动器。只需着眼于 PCI 总线 5。
･ Port1 (PCI 总线 7) : Intel 驱动 (用于外部通信)
･ Port2 (PCI 总线 0) : Intel 驱动 (用于 OCC 照相机)
･ Port3 (PCI 总线 5) : RTX ( LNC120)
･ Port4 (PCI 总线 6) : Intel 驱动 (用于 3D 传感器或多码阅读器)
1) 通过控制面板启动设备管理器，展开网络适配器并确认各项目的属性。
