维修调整要领书 1-8 重新调整 X Y 部分交换后电动机的更换滚珠螺杆的更换 LMT 传感器的更换原点附近传感器的更换电缆拖链的更换 X 轴 Y 轴 X 轴 Y 轴 Z 相位置－ ① － ① －－－原点粗调 ○ ② ○ ② －－－ Y 设置－ ③ － ③ －－－ XY 直角偏差－ ④ － ④ －－－ FCS － ⑤ － ⑤ －－－传感器检查－－－－ △ △ － ○：必须 …

维修调整要领书

●

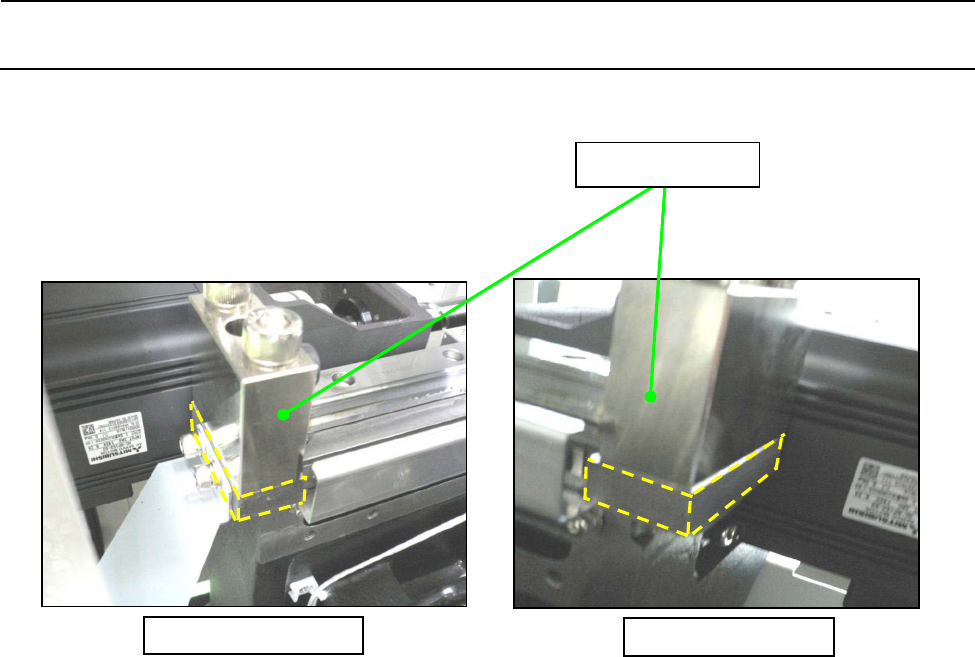

Y_BASE_FRAME_R

●

Y_BASE_FRAME_L

Y_S

TOPPER_ASM

1-59

维修调整要领书

1-8 重新调整 XY 部分交换后

电动机的更换滚珠螺杆的更换

LMT 传感

器的更换

原点附近传

感器的更换

电缆拖链

的更换

X 轴 Y 轴 X 轴 Y 轴

Z 相位置－ ① － ① －－－

原点粗调 ○ ② ○ ② －－－

Y 设置－ ③ － ③ －－－

XY 直角偏差－ ④ － ④ －－－

FCS － ⑤ － ⑤ －－－

传感器检查－－－－ △ △ －

○：必须, △：确认, －：不需要

数字调整顺序。

1-60

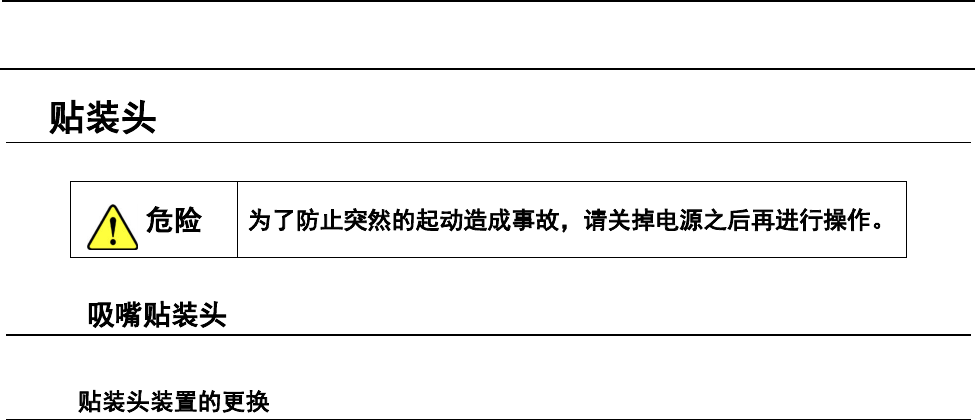

维修调整要领书

2-1

2-1 4

2-1-1

1）关闭主机的空气源。

2）拆下贴装头 PCB 护罩。

3）拆下贴装头主板托架总成螺钉。抬起到顶部，除去连接到位于下侧的贴装头中继基板的贴装头提

升气缸传感器电缆。

4）拆下 Z 电动机电缆、θ电动机电缆的连接器。（Zθ 驱动板）

5）拆下连接到电磁阀的电缆。

6）拆下连接到电磁阀上的空气管（φ4×4 这一点，φ6×2 此，φ8×1 个）。

7）拆下电磁阀的电缆贴装头提升气缸（继电器接头）。

8）拆下连接到用于贴装头提升气缸的电磁阀的空气管（φ4×2 此，φ6×1 个）。

9）拆下相机 OCC 电缆。

10）拆下连接到所述温度传感器基板的电缆。

11）拆下θ轴原点传感器放大器电缆（继电器接头）。

12）拆下θ轴原点传感器放大器。※不能断开光纤的连接。

13） M4×L10（六角头螺栓：2），M5×L16（洗衣机内六角头螺栓：4）取出。它平行移动到前面，以

便不击中其他部分，去除贴装头装置。

※ 每个，可以垫片调整（头部托架和头板之间）的螺纹部分上。请确认除去贴装头装置之前确认该垫

片的存在或不存在。此外，在重组的时候，请在同一个地方插入垫片组装。

14）组装请按相反的步骤进行。

15）更换贴装头后，必须从新输入 MS 参数。输入项目请参照第 2-2 项【更换贴装头后的从新调整】。

※ 组装时，请在贴装头组装螺丝（6 个）上涂敷 LOCTITE 粘结剂 243，以紧固扭矩 3.7N·m 的（M4：

2 存在），7.0N·m 的（M5：这 4）固定。

※ 关于各电动机的连接器请参照定位标签。
