维修调整要领书
11-59
11-12-4

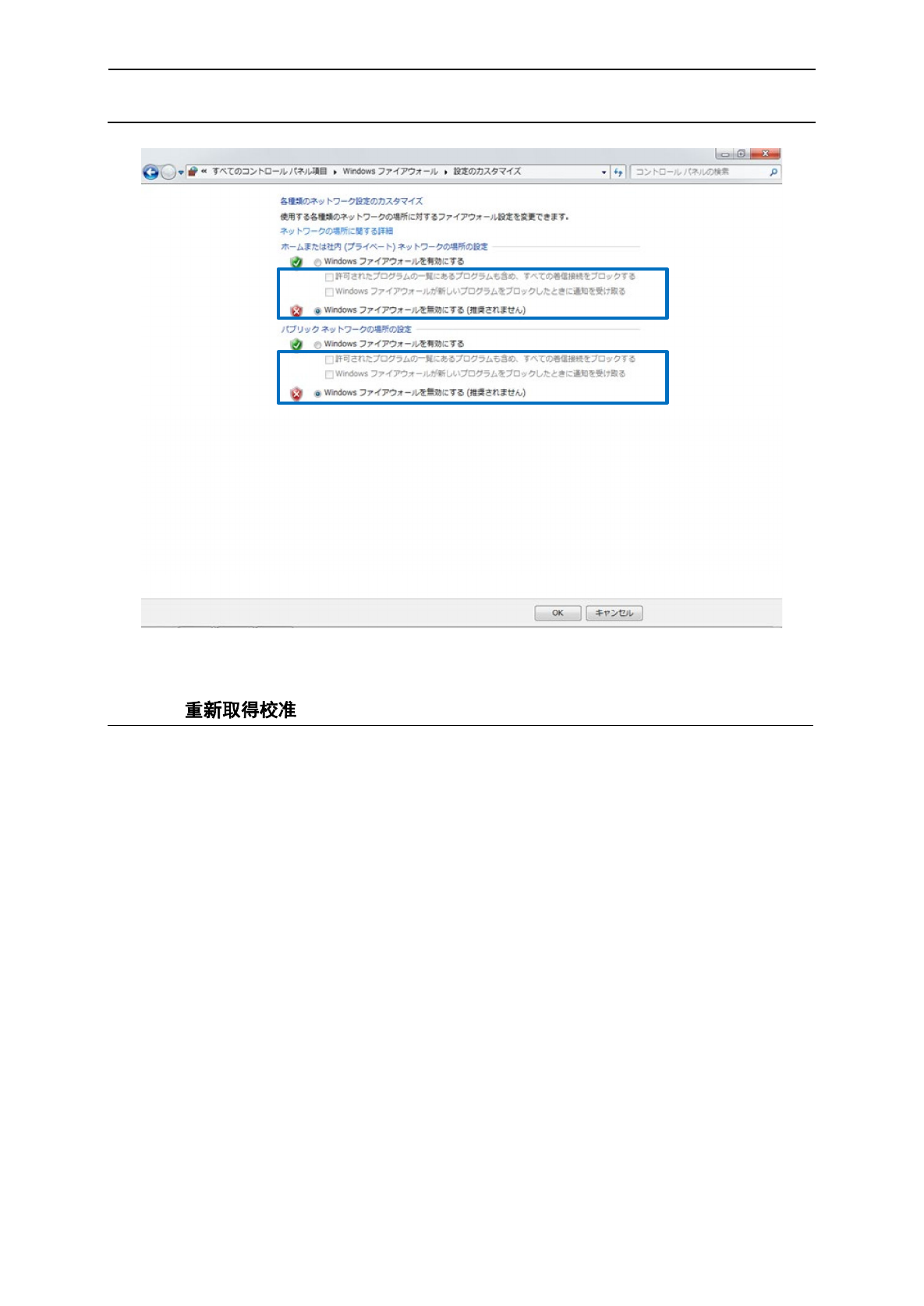

更换 SSD 后，必须重新取得校准。
关于校准的重新取得，请参照“维护手册”的“MS 参数”或 QA 表。
维修调整要领书
11-60
11-13
11-13-1
1) 请关闭手动阀的旋钮。
2) 按住把手部分，向左右任意方向旋转 45 度拔出。
3) 将固定过滤器滤芯 B 的树脂配件向左旋转，拆下过滤器滤芯 B，将过滤器滤芯 A 本身向左旋转
拆下过滤器滤芯 A。
4) 安装时，请按照逆向步骤进行操作。
过滤器滤芯 A
PX5000630A0
过滤器滤芯 B
PX500064000
树脂部分
把手部分
打开状态 关闭状态
维修调整要领书
12-1
12
12-1 LCD
12-1-1 LCD
1) 拆下装在 LCD 监视器上的 3 处连接器。
2) 从 LCD 托架 F 拆下蝶形螺钉和轴位螺丝，从装置中卸下。
3) 拆下 4 个Ｍ4 螺丝，把 LCD 托架Ｆ从 LCD 监视器上拆下。
4) 安装时请按相反操作顺序进行。
卸下 3 个部位的连接器
40183
444
：
LCD
托架
F
SD0640246SP
轴位螺
16187007
：蝶形螺钉
SL6041092TN
M4
螺
40158158：LCD 监视器
40
047170
：
LCD
托架
F
