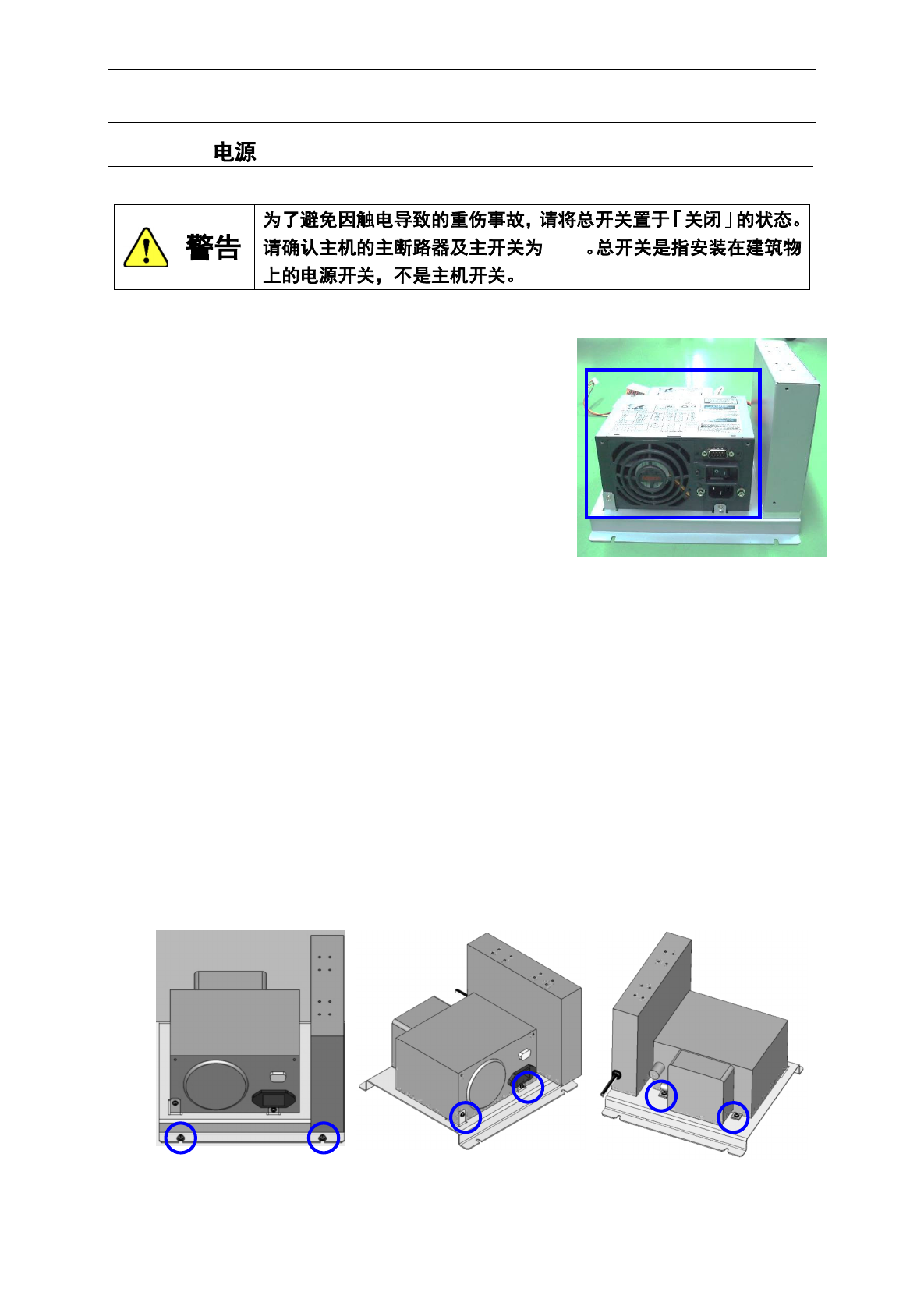

维修调整要领书
11-33
11-4 ATX
OFF
【功能】
向控制箱提供 DC+3.3V、DC+5V、
DC+12V、DC-12V、DC+5VSB。
停电时，会从连接的电池单元（EZ175664711）
输出后备电源。
【DIP 开关类的设定】
ATX 电源没有 DIP 开关类。
【LED 显示的意思】
ATX 电源没有 LED 灯。
【更换后调整项目】
没有特别项目。
【更换步骤】
更换操作时，务必在将主电源及主断路器、主开关均置为 OFF 的状态下进行操作。
请拆下后侧的中央下部的外罩。
拔掉面前的插头，拆下螺丝 2 个。
将 ATX 电源向面前拉，拔掉后侧的插头。
拆下 ATX 电源固定螺丝 2 个，更换新品后，按照拆卸的逆向步骤进行安装。
维修调整要领书
11-34
11-5
OFF
1
2
3
【功能】
停电时，会接通连接的 ATX 电源（EZ146897911），
向控制箱输出后备电池电源。
【DIP 开关类的设定】
电池单元没有 DIP 开关类。
【更换步骤】
① 更换操作时，务必在将主电源及主断路器、
主开关均置为 OFF 的状态下再进行操作。
② 请拆下后侧的中央下部的罩子。
③ 拆下螺丝(2 个)，将电池单元向面前拉，拔掉后侧的插头。
④ 拆下电池单元固定螺丝 2 个，更换新品后，
按照拆卸的相反步骤进行安装。
【更换后的调整项目】
没有特别项目。
【更换时间】
电池约 3 年更换一次。
维修调整要领书
11-35
11-6 XY
XY 单元由驱动 X 轴马达的 X 轴用放大器及驱动 Y 轴线性马达的 Y 轴放大器构成。
11-6-1 XY
X 轴
40129652
YL 轴
40129654
YR 轴
40129654
