维修调整要领书 12-12 10) 于是显示“ Internet 协议版本 4(TCP/IPv4) 属 性”对话框。 在这一画面 中，请选 择①“使用下面 的 IP 地 址” ，并指定② [IP 地址 ] 、 [ 子网 掩码 ] 。 子网掩码上， 请输入 『 255 ． 255 ． 255 ． 0 』 。 另外，如果 需要的话 ，请根据公司内的网 络负责人 的指示，设定［默 认网关］ 。 设定结束后 ，请按“确定 ”键。 ① ②
维修调整要领书
12-11
7) “位置”为“PCI 7, 0, 0”的设备是用于外部通信的设备，故要重复 5)～ 6)，
直至找到该设备。找到后进入下一操作顺序。
“PCI Slot 1 (PCI 2, 设备 0, 功能 0)” (
PCI 7 )
各 PCI 总线的分配如下所示。
Port1 (PCI 7) (JaNets )
･ Port2 (PCI 总线 0)：内部扩展用 (OCC 摄像机)
･ Port3 (PCI 总线 5)：LNC120
･ Port4 (PCI 总线 6)：内部扩展用 (3D 传感器或多码阅读器)
这里的 Portｘｘ是指 LAN 的编号。
8) 该设备为无效状态时，请点击鼠标右键选择[生效]。
9) 将 IP 地址分配给 PCI 总线 7 的本地连接。
①请指定[互联网协议版本 4(TCP/IPv4)]，选择②[属性]。
②
①
维修调整要领书
12-12

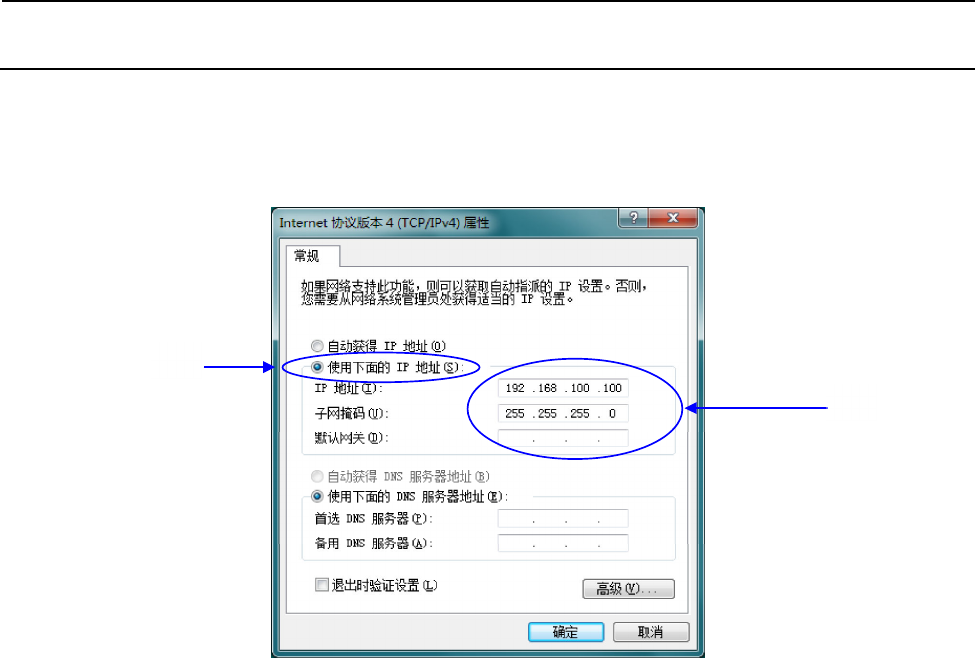

10) 于是显示“Internet 协议版本 4(TCP/IPv4)属性”对话框。
在这一画面中，请选择①“使用下面的 IP 地址”，并指定②[IP 地址]、[子网掩码]。
子网掩码上，请输入『 255．255．255． 0 』。
另外，如果需要的话，请根据公司内的网络负责人的指示，设定［默认网关］。
设定结束后，请按“确定”键。
①
②
维修调整要领书
12-13
12-2-2-2
设定网络通讯的共有文件夹。
这里说明的是，在 D 驱动器下建立“D:\machine\Prg”文件夹，将 Prg 文件夹设置为共享。
1) 起动浏览器。
2) 打开[D 驱动器]，选择「新建文件夹」。
3) 请输入文件夹名：machine。
4) 于是在 D 驱动器下建立名为“machine”的文件夹。
再用同样方法在 machine 文件夹下建立“prg”文件夹。
5) 请在选择 Prg 文件夹的状态下，选择“共享”→“特定用户”。
