维修调整要领书 12-10 4) 显示“网络 连接”对 话框。 将出现 4 个 “本地 连接” 图标， 于是按照以下操作顺序， 寻找用于与 JaNets 等外部通信的 设备。 ([ ] ) 5) 请点击鼠标 右键，或 按下菜单栏的 [ 组织 ] ，选择 [ 属性 ] 。 6) 显示属性。 查找要设置 的本地连 接。请选择 [ 配置 ] 。
维修调整要领书
12-9
12-2-2-1 TCP/IP

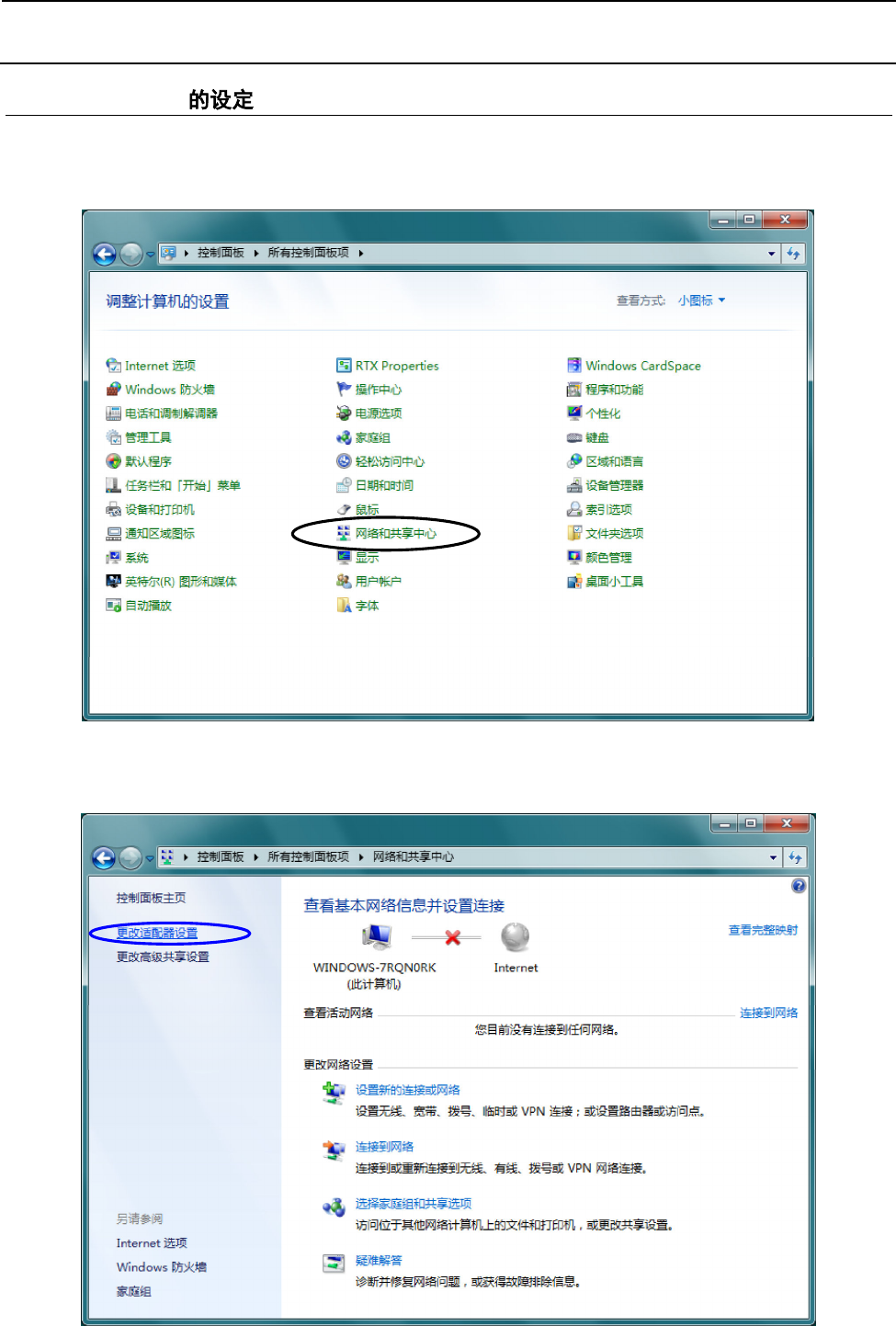

1) 请选择[开始]按键，再选择[控制面板]。
2) 请选择[网络和共享中心]。
3) 于是显示“网络和共享中心”对话框。
请选择[更改适配器设置]。
维修调整要领书
12-10

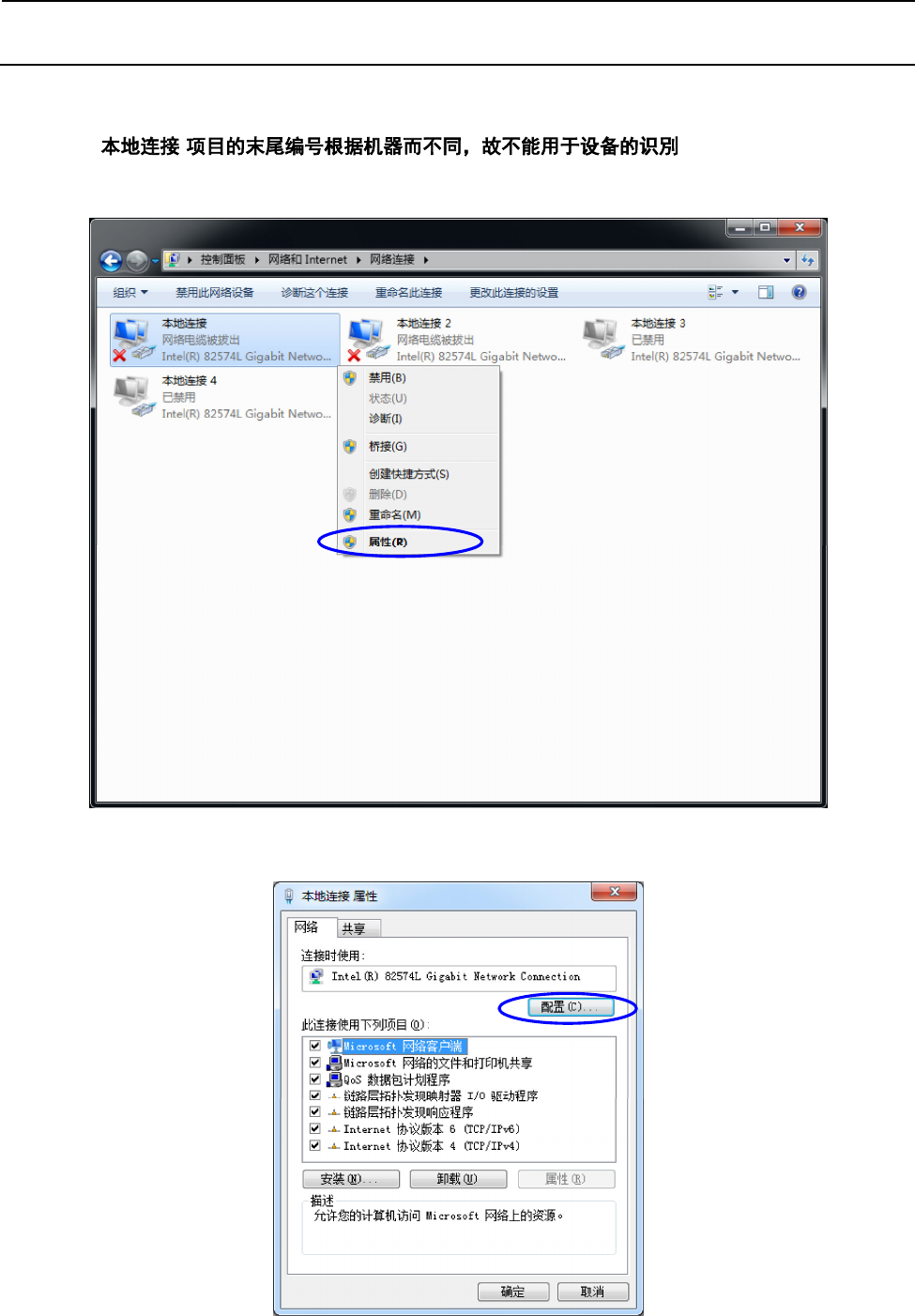

4) 显示“网络连接”对话框。
将出现 4 个“本地连接”图标，于是按照以下操作顺序，寻找用于与 JaNets 等外部通信的设备。
([ ] )
5) 请点击鼠标右键，或按下菜单栏的 [组织]，选择 [属性]。
6) 显示属性。
查找要设置的本地连接。请选择 [配置]。
维修调整要领书
12-11

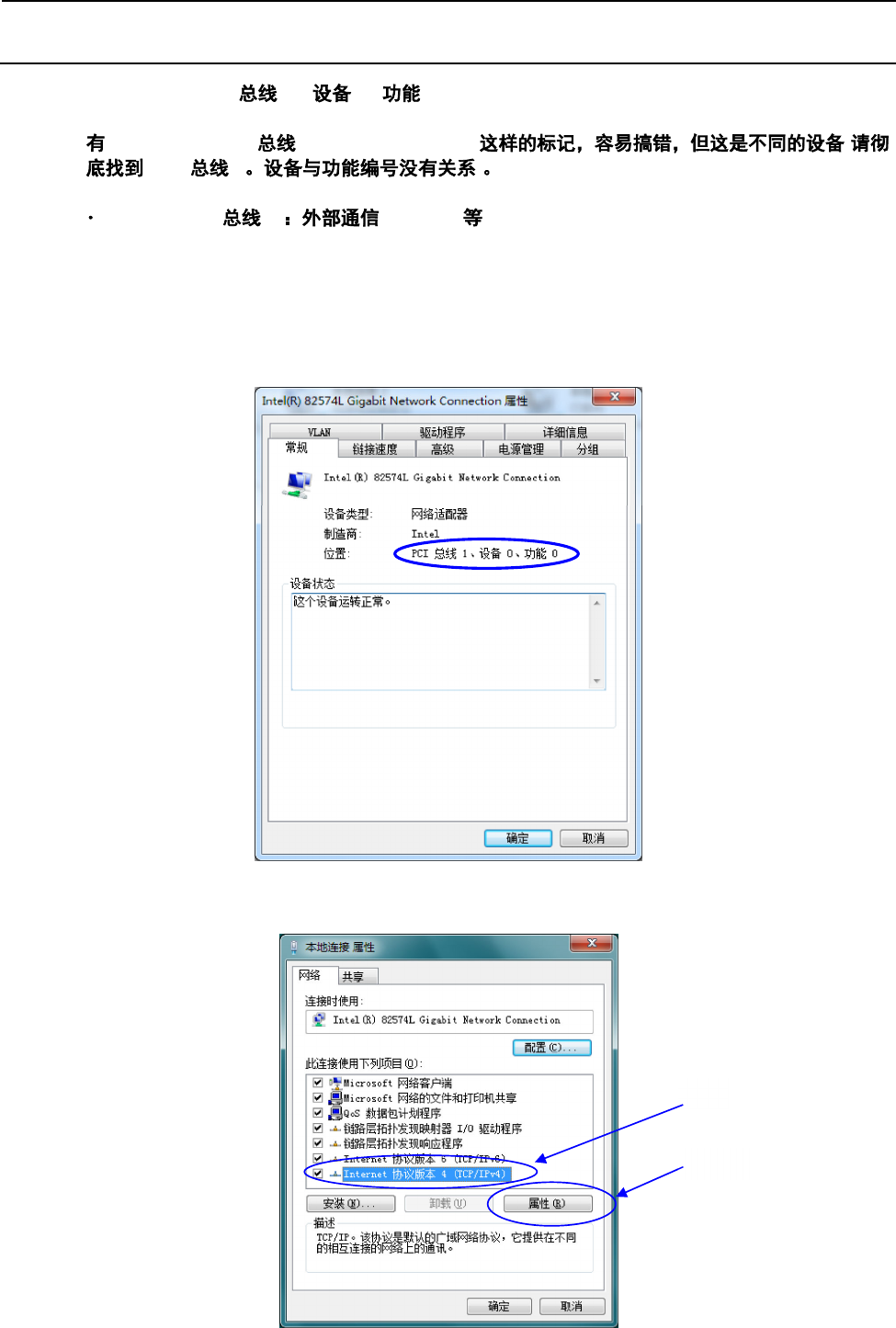

7) “位置”为“PCI 7, 0, 0”的设备是用于外部通信的设备，故要重复 5)～ 6)，
直至找到该设备。找到后进入下一操作顺序。
“PCI Slot 1 (PCI 2, 设备 0, 功能 0)” (
PCI 7 )
各 PCI 总线的分配如下所示。
Port1 (PCI 7) (JaNets )
･ Port2 (PCI 总线 0)：内部扩展用 (OCC 摄像机)
･ Port3 (PCI 总线 5)：LNC120
･ Port4 (PCI 总线 6)：内部扩展用 (3D 传感器或多码阅读器)
这里的 Portｘｘ是指 LAN 的编号。
8) 该设备为无效状态时，请点击鼠标右键选择[生效]。
9) 将 IP 地址分配给 PCI 总线 7 的本地连接。
①请指定[互联网协议版本 4(TCP/IPv4)]，选择②[属性]。
②
①
