维修调整要领书 1 1- 3 11-2 11-2-1 A 电气装置单 元 A 实际安 装在底座框 架的装置后面。 图 1 1-2-1-1-1 ～图 1 1-2-1-1-2 、 图 1 1-2-1-2-1 ～ 图 1 1-2-1-2-2 为外观图， 图 1 1-2-1-1 -3 、 图 1 1-2-1-2-3 为构成图。 图 1 1-2-1-1-4 、图 1 1-2-1-2-4 为电气装置单 元 A 连接图。 电气设备单元 A ，控制用 …
维修调整要领书
11-2
11-1-2
11-1-3
1
8
2
1
10
1
4
23
16
28
27
1
7
20
11,12
13
维修调整要领书
11-3
11-2
11-2-1 A

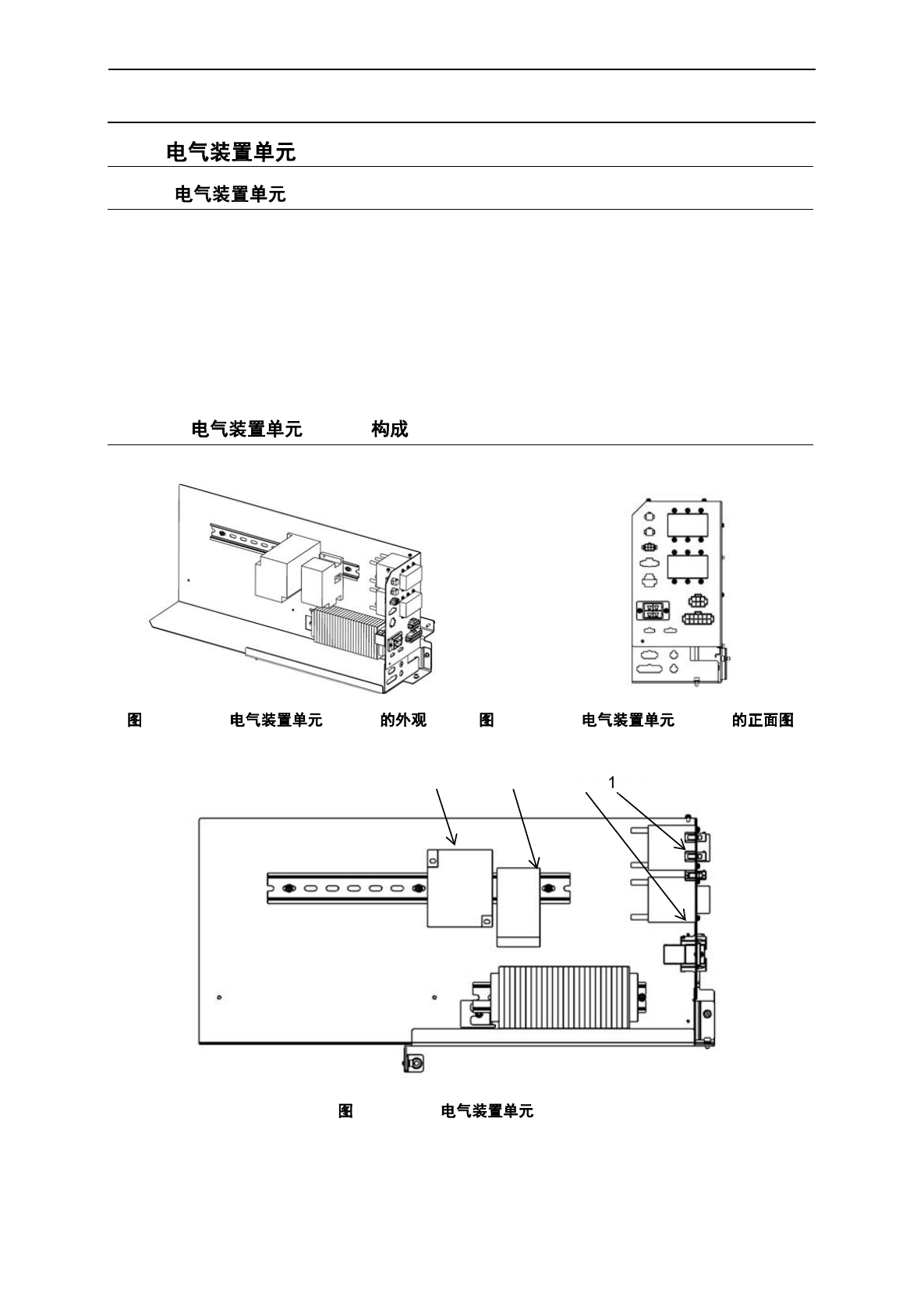

电气装置单元 A 实际安装在底座框架的装置后面。
图 11-2-1-1-1～图 11-2-1-1-2、图 11-2-1-2-1～图 11-2-1-2-2 为外观图，图 11-2-1-1-3、图 11-2-1-2-3
为构成图。
图 11-2-1-1-4、图 11-2-1-2-4 为电气装置单元 A 连接图。
电气设备单元 A，控制用继电器，导体，电路保护器，各单元（包括控制单元，电气设备单元 B，
XY 驱动器，ATX 电源，等）供给 AC 电源。
11-2-1-1 A (ST)
11-2-1-1-1 A (ST) 11-2-1-1-2 A (ST)
11-2-1-1-3 A (ST)
1
2
3
4
维修调整要领书
11-4
11-2-1-1-1 A (ST)
No. JUKI 品号 零件名 零件数 位置 备注
1 HA006510000 CIRCUIT PROTECTOR (3OA) 1 CP1
2 HA00651000A CIRCUIT PROTECTOR (10A) 1 CP2
3 HA006300000 MAGNETIC CONTACTOR 1 K1
4 HA006190000 MAGNETIC CONTACTOR 1 K2&TH
