维修 调 整 要 领 书 7-2 ATC OPE N/CLOSE 1 ） 卸下传感器止动卡具，从 ATC 底座侧面的固定底座切断束线箍。 2 ）请更换 AT C OPEN 传感器组、 或 AT C CLOSE 传感 器组。 3 ） 请用束线箍把电缆线固定在固定底座上，安装传感器止动卡具。 注意：配线要做到在滑动动作时传感器止动卡与电缆不发生干渉。 7-3 1 ） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。 ( 大约是从旋钮全…
维修调整要领书

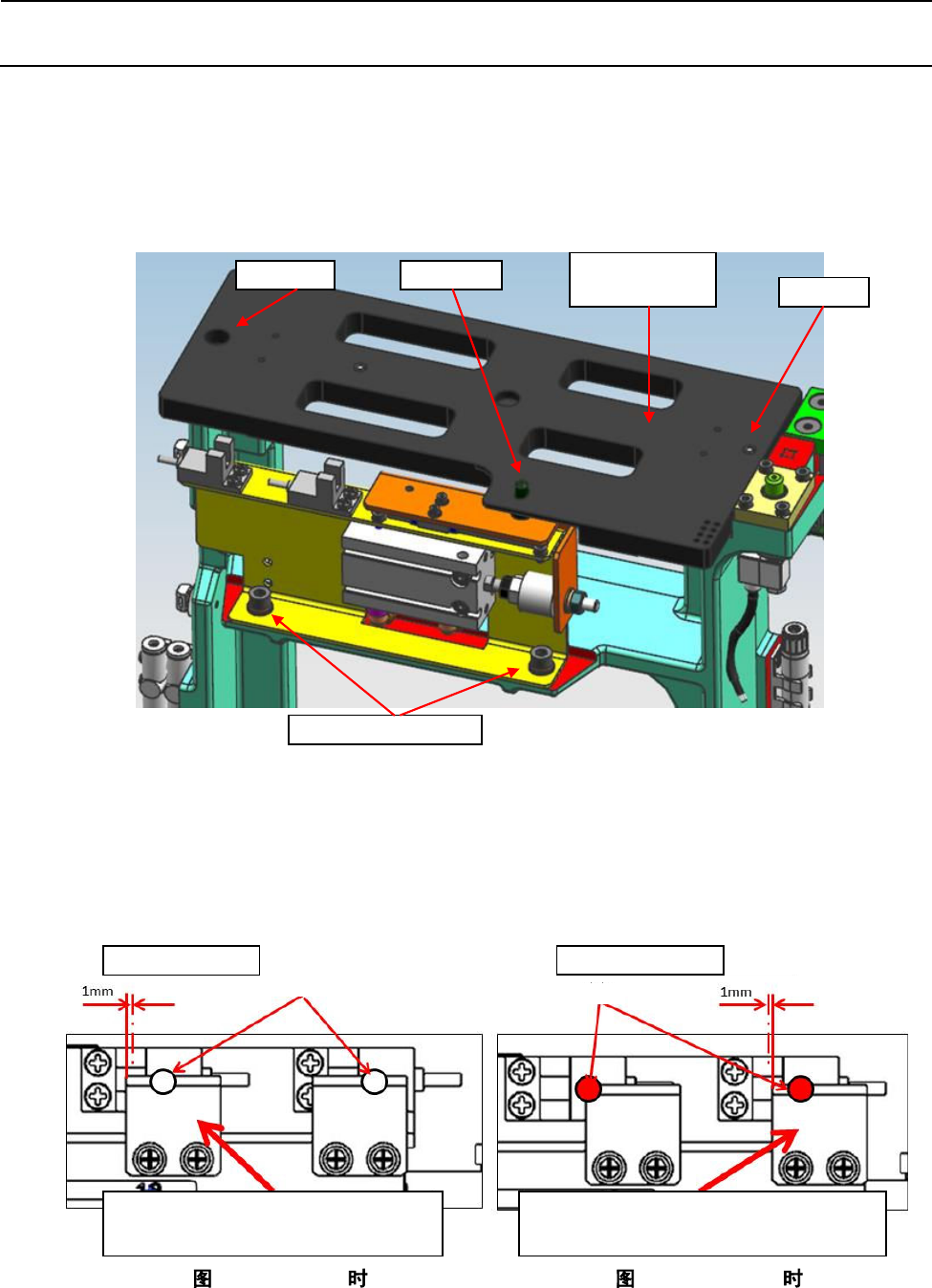

4）请按照与拆卸时相反的操作顺序组装气缸。
5) 安装 R-ATC 治具（40211951），请确认做到顺畅地插入 3 根销子（基准销 2 根、ATC 销 1 根）。
如 ATC 销插不进（也包括要摇动才能插进的情况下），请松开气缸托架的固定螺丝，将位置调整
到与治具适应。
※请在活塞杆收缩到最后的状态下进行确认。
6） 请调整传感器止动卡具的位置。
OPEN 时→逐渐打开滑板，在 ATC OPEN 传感器的 LED 熄灭之后进入 1mm 的地方固定传感器
止动卡具。
CLOSE 时→逐渐关闭滑板，请确认在 ATC CLOSE 传感器的 LED 点亮之后进入 1mm 的位置上
滑板停止。
7-1-2 OPEN 7-1-3 CLOSE
7） 请装配 φ ４空气软管。
基准销
基准销
A
TC
销
R-ATC 治具
40211951
气缸托架固定螺丝
熄灯
亮灯
滑板为 OPEN 时 滑板为 CLOSE 时
LED 熄灭之后再向左移动 1mm，在此位置上
固定碰块。
LED 亮起之后再向右移动 1mm，在此位置上固
定碰块。
7-2
维修调整要领书

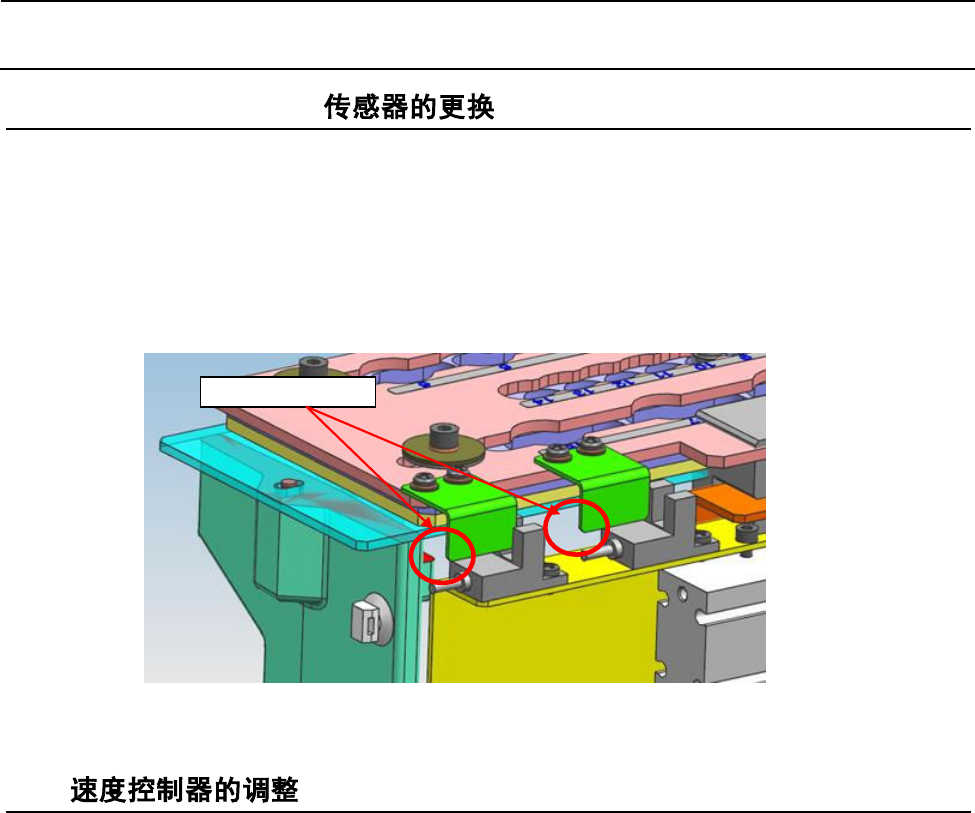

7-2 ATC OPEN/CLOSE
1） 卸下传感器止动卡具，从 ATC 底座侧面的固定底座切断束线箍。
2）请更换 ATC OPEN 传感器组、或 ATC CLOSE 传感器组。
3） 请用束线箍把电缆线固定在固定底座上，安装传感器止动卡具。
注意：配线要做到在滑动动作时传感器止动卡与电缆不发生干渉。
7-3
1） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
2） 调整后，应固定旋钮。
滑板的开闭时间，请在手动控制画面上确认。
＜规格＞
滑板开闭时间…80±5msec
注意电缆干渉！
7-3
维修调整要领书

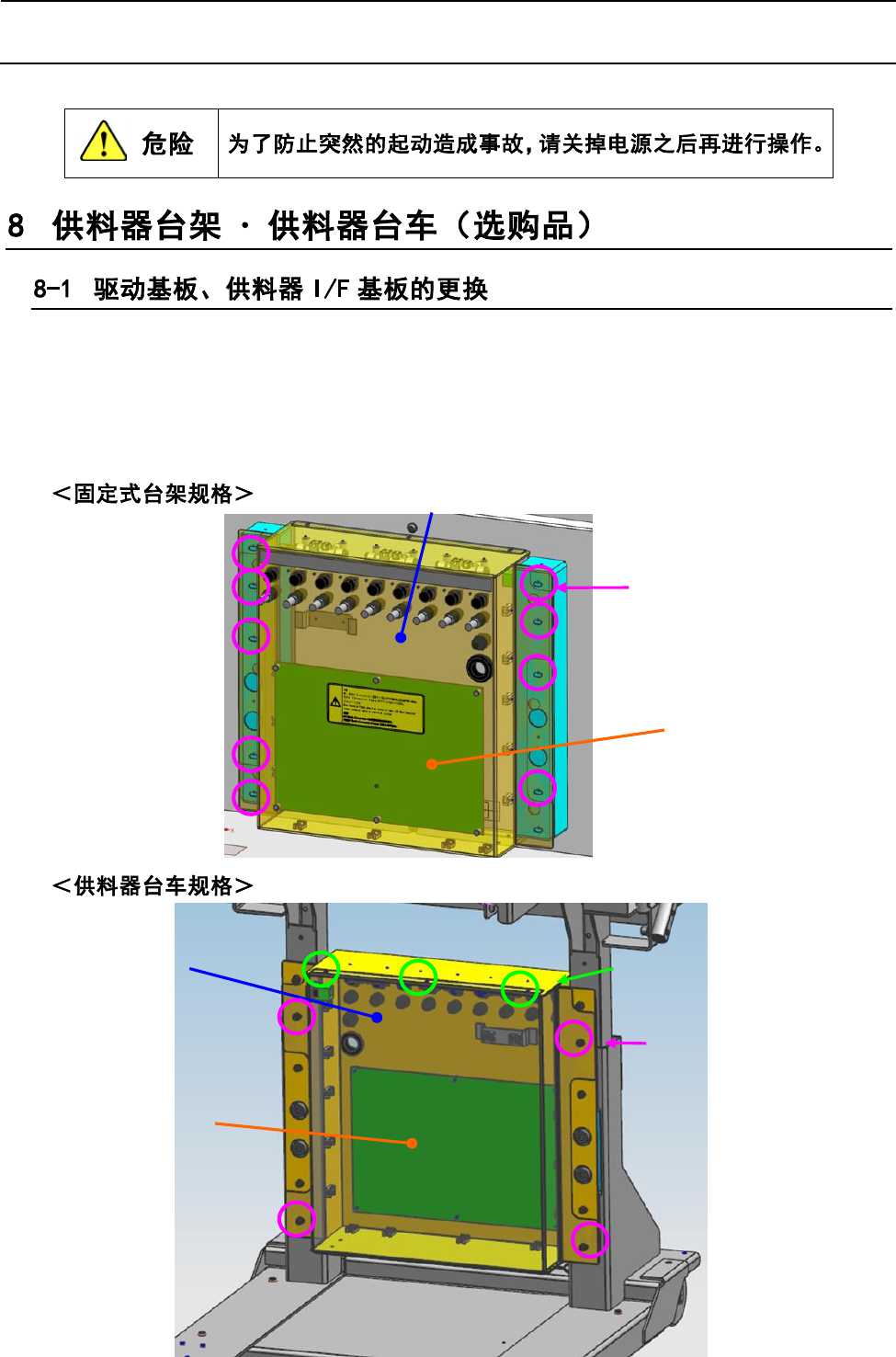

1） 请把中继电缆和空气接头嘴从本体上拆下。
2） 固定式台架规格：请拆下 M4 固定螺丝，把 MI 连接器托板组件从本体上卸下。
供料器台车规格：请分别拆下 M3、M4 固定螺丝，卸下连接器护罩 BW_RD。
3） 请拆下与供料器 I／F 基板连接的线束。
4） 请拆下基板固定螺丝，分别更换成新的基板。
5） 装配请按相反的步骤进行。
固定螺丝（M4）
MI 连接器托板组件
供料器 I／F 基板
固定螺丝（M4）
连接器护罩 BW_RD
供料器 I／F 基板
固定螺丝（M3）
8-1
