维修调整要领书 5-4 5-4 5-4-1 1) 取下① SL 6040892T N SCREW M4 L=8 ，手动卸下 宽度调整单元。 2) 拧松② SM 8040602TP SCREW M4 X0.7 L=6 ，取下 ③ 401077 95 WA_PULLEY 。 3) 取 下 ④ SM6030602T N SCREW M3X6 、 ⑤ WP032050 0SF WASHER 3.2X7X0.5 ， 取 下 ⑥ SB108000 …
维修调整要领书
5-3
5-3 R/L/CTR

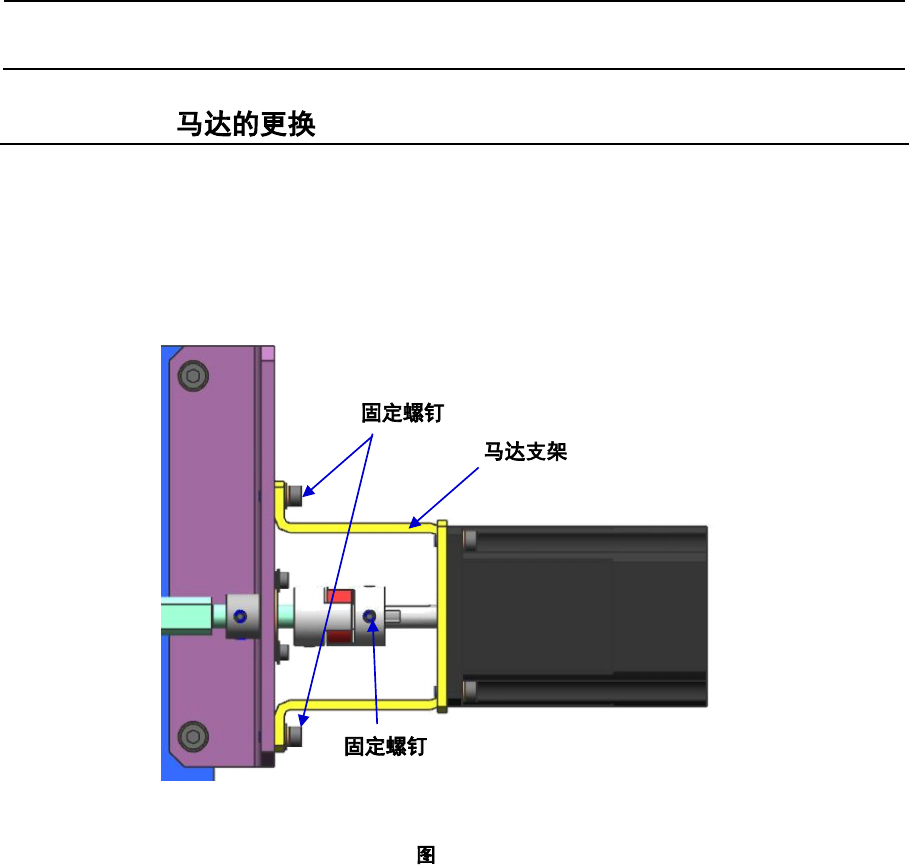

1) 请卸下马达连接电缆的插头。
2) 拧松马达支架 A 的固定螺钉①，从马达皮带轮 S 卸下驱动皮带。
3) 请松开固定螺钉②，卸下马达。
4) 将要更换的马达轴端面与马达皮带轮 S 对齐（A=0），旋紧固定螺钉②。
5) 调整后，请拧紧固定螺钉①，固定好马达。
5-3-1
A
维修调整要领书
5-4
5-4
5-4-1
1) 取下①SL6040892TN SCREW M4 L=8，手动卸下宽度调整单元。
2) 拧松②SM8040602TP SCREW M4X0.7 L=6，取下③40107795 WA_PULLEY。
3) 取下 ④SM6030602TN SCREW M3X6 、⑤ WP0320500SF WASHER 3.2X7X0.5，取 下⑥
SB108000200 BEARING。
①
②③
背视图
④
⑥
⑤
维修调整要领书
5-5
4) 松开调整张力用的滑轮。
按照箭头方向移动旋转轴组，更换⑦40255507WA_BELT_3GT_1680。
5) 按相反顺序重新安装。
移动使传送宽度在 60mm～360mm 之间，请注意动作要平稳。
6) 将各皮带的张力调整为以下数值。
传送宽度调整用的正时皮带张力：30±5[N]
Weight：002.5、Width：006.0、Span：0785
手动调整宽度用的正时皮带张力：30±5[N]
Weight：002.5、Width：006.0、Span：0111
⑦
调整张力用的滑轮
