维修调整要领书 1 1 -29 确认 RTX 下网络设备的 属性，当 Status 为如下显示时 ，安装完成 。 Device is MSI and MSI-X capa ble and should w o rk properly for message-bas ed and ext ended message- based interru pts. ● 不一样时 如 Status 有不一样时，请 不要作任何变更 ，执行 commit…
维修调整要领书
11-28
C commit
ewfmgr C: -commit
Windows
10) 进行安装完成确认。

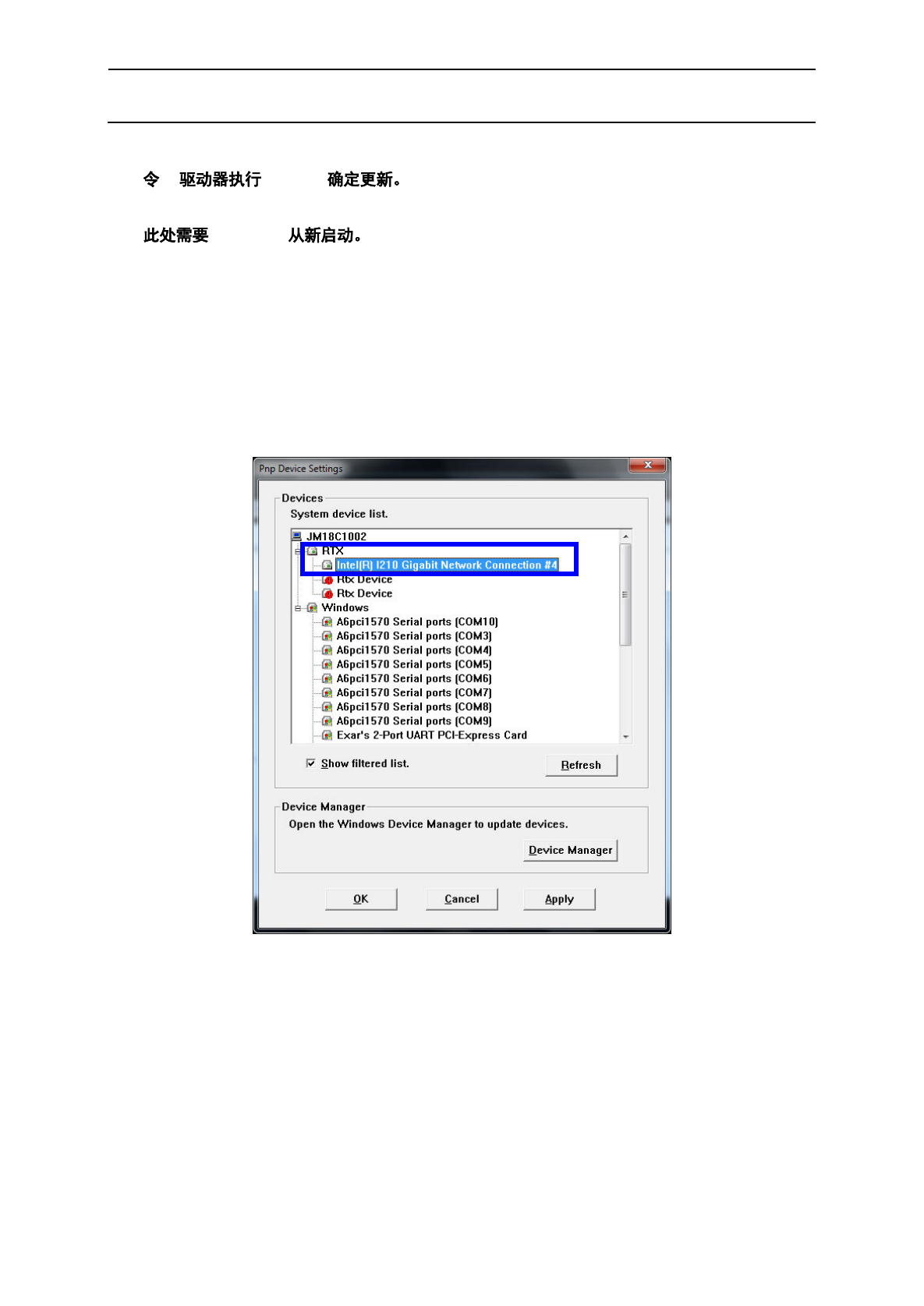

从控制面板->RTX Properties->“Hardware”的选项卡中，按下 Device 的 Settings…按钮，
将显示设备树。
请重新确认 RTX 之下有 1 个设备。
打开 RTX 下网络设备的属性。
维修调整要领书
11-29

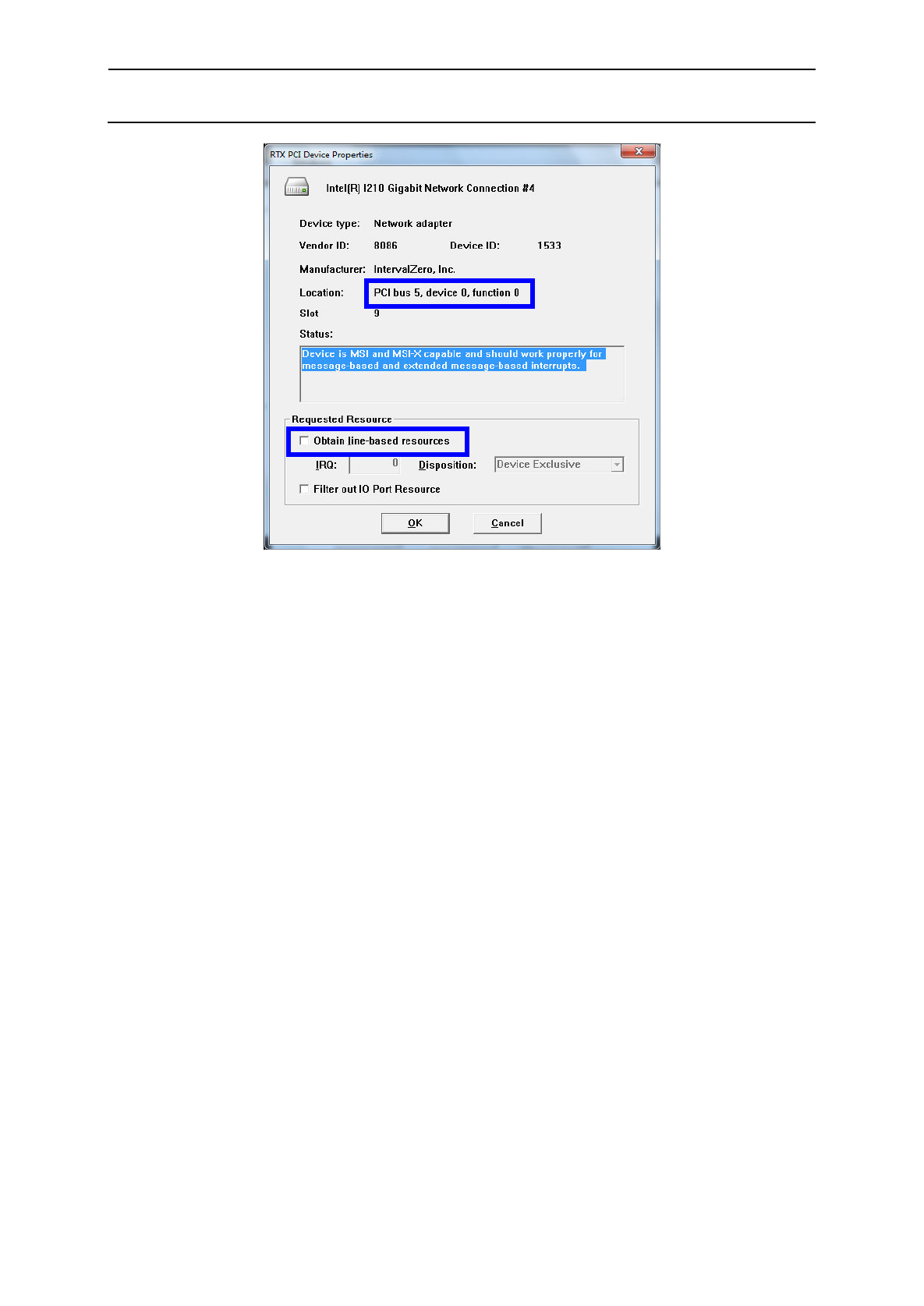

确认 RTX 下网络设备的属性，当 Status 为如下显示时，安装完成。
Device is MSI and MSI-X capable and should work properly for
message-based and extended message-based interrupts.
● 不一样时
如 Status 有不一样时，请不要作任何变更，执行 commit、从新启动后，再次打开属性，
确认 Status 已成为上面所示的状态。
维修调整要领书
11-30
11-3-2 IO CONTROL PCB ASM (40128871)
【功能】
IO CONTROL 基板通过串行通信与配置在装置内的相邻各单元的控制基板进行通信。本基板以
32Bit/33MHz 与 cPCI 总线连接，除了图像处理及运动控制等从 CPU 板直接控制的以外，其他
都由此基板连接进行处理。
本基板上没有安装 CPU 等，是由非智能 IO 构成。
MS 参数的备份数据保存在本基板上安装的 Flash ROM 内。
【开关的设定】
DIP 开关已在交纳时设定好了。
本开关是功能改版用的开关，请保持出厂状态使用即可。
【LED 灯显示的意思】
LD1[ER]： 检测出紧急停止时，红灯点亮。紧急停止解除后会熄灭。
LD2[CV_OP]： 检测出护罩打开时，红灯点亮。护罩关闭即熄灭。
LD3[LIMIT]： 检测出 XY 轴上的限位时，红灯点亮。限位解除即熄灭。
LD4[INT]： 检测出因装置内的中断原因（紧急停止、护罩打开、限位、送料器浮动等），
红灯点亮。中断原因解除即熄灭。
LD5[F1 LINK]： 主机软件起动时，在与 SAFETY 基板通信连接完成时会点亮。
如果不亮，可能 IO CONTROL 基板与 SAFETY 基板之间的连接用电缆或
SAFETY 基板有问题。
LD6[F2 LINK]： 主机软件起动时，前侧 HEAD MAIN 基板与通信连接完成时会点亮。
如果不亮，可能 IO CONTROL 基板与前侧 HEAD MAIN 基板之间的连接
用电缆或 HEAD MAIN 基板有问题。
LD7[F3 LINK]： 主机软件起动时，前侧 CONVEYOR 基板与通信连接完成时会点亮。
如果不亮，可能 IO CONTROL 基板与前侧 CONVEYOR 基板之间的连接
用电缆或 CONVEYOR 基板有问题。
LD8[F4 LINK]： 主机软件起动时，前侧 BANK RELAY 基板与通信连接完成时会点亮。
如果不亮，可能 IO CONTROL 基板与前侧 BANK RELAY 基板之间的连接
用电缆或 BANK RELAY
基板有问题。
LD1O [R2 LINK]： 主机软件起动时，后侧 HEAD MAIN 基板与通信连接完成时会点亮。
如果不亮，可能 IO CONTROL 基板与后侧 HEAD MAIN 基板之间的连接
用电缆或 HEAD MAIN 基板有问题。
LD12[R4 LINK]： 主机软件起动时，后侧 BANK RELAY 基板与通信连接完成时会点亮。
如果不亮，可能 IO CONTROL 基板与后侧 BANK RELAY 基板之间的连接
用电缆或 BANK RELAY 基板有问题。
