维修调整要领书 12-1 12 12-1 LCD 12-1-1 LCD 1) 拆下装在 LCD 监视器上的 3 处连接器。 2) 从 LCD 托 架 F 拆下蝶形螺钉和轴 位螺丝，从装 置中卸下。 3) 拆下 4 个 Ｍ 4 螺丝，把 LCD 托架Ｆ从 LCD 监视器上拆下。 4) 安装时请按 相反操作 顺序进行。 卸下 3 个 部位的连接 器 40183 444 ： LCD 托架 F SD064024 6SP 轴位螺 16187007…
维修调整要领书
11-60
11-13
11-13-1
1) 请关闭手动阀的旋钮。
2) 按住把手部分，向左右任意方向旋转 45 度拔出。
3) 将固定过滤器滤芯 B 的树脂配件向左旋转，拆下过滤器滤芯 B，将过滤器滤芯 A 本身向左旋转
拆下过滤器滤芯 A。
4) 安装时，请按照逆向步骤进行操作。
过滤器滤芯 A
PX5000630A0
过滤器滤芯 B
PX500064000
树脂部分
把手部分
打开状态 关闭状态
维修调整要领书
12-1
12
12-1 LCD
12-1-1 LCD
1) 拆下装在 LCD 监视器上的 3 处连接器。
2) 从 LCD 托架 F 拆下蝶形螺钉和轴位螺丝，从装置中卸下。
3) 拆下 4 个Ｍ4 螺丝，把 LCD 托架Ｆ从 LCD 监视器上拆下。
4) 安装时请按相反操作顺序进行。
卸下 3 个部位的连接器
40183
444
：
LCD
托架
F
SD0640246SP
轴位螺
16187007
：蝶形螺钉
SL6041092TN
M4
螺
40158158：LCD 监视器
40
047170
：
LCD
托架
F
维修调整要领书
12-2
12-1-2

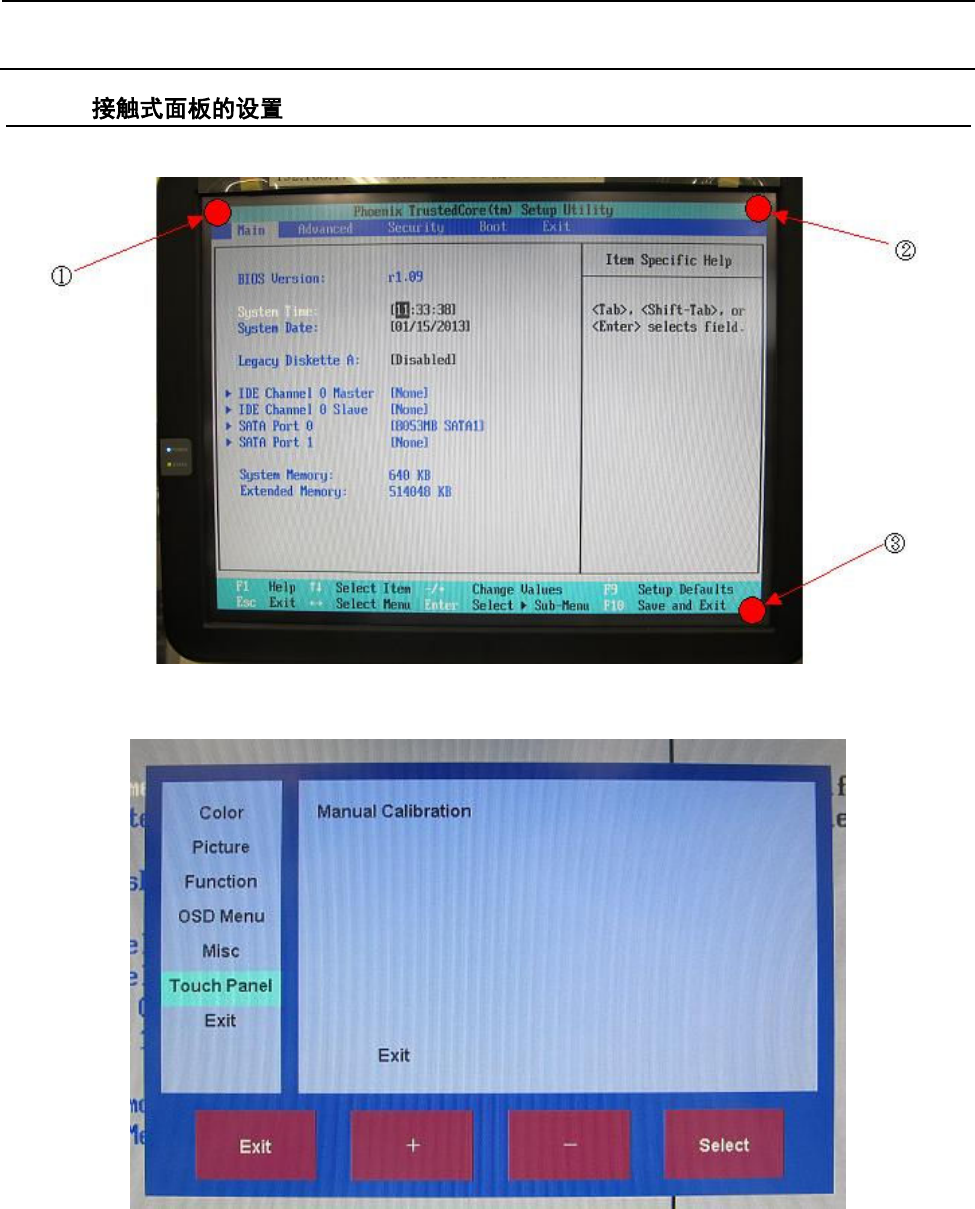

1) 按照①、②、③的順序点触下图所示的 LCD 监视器的 3 个位置，使显示 OSD。
2) 操作 OSD 的“＋”，“－”，使光标移动至“Touch Panel”。
