维修调整要领书
11-54
11-12-1-2-1 SSD
No.
①
40207739
SSD
1
②
40205765
CPU BOARD
1
③
40178968
电缆护罩
1
CPU BOARD
附属品
④
螺丝（
M2.5
）
7
CPU BOARD
附属品
⑤
螺丝（
M3
）
4
CPU BOARD
附属品
⑥
座板
1
CPU BOARD
附属品
⑦
SSD
电缆
1
CPU BOARD
附属品
维修调整要领书
11-55
11-12-2
更换 SSD 后，为了 JM-50 与 3D 传感器之间进行通信，须要进行网络设置。
请拆下 3D 传感器 CPU 的护盖，连接监视器、键盘、鼠标后进行作业。
如果已经设置好，不需此操作。
Windows 的 OS 仅为日文。不能切换为英文、中文的 OS。
1) 请选择[开始]按键，再选择[控制面板]。
2) 请选择[网络和共享中心]。
维修调整要领书
11-56

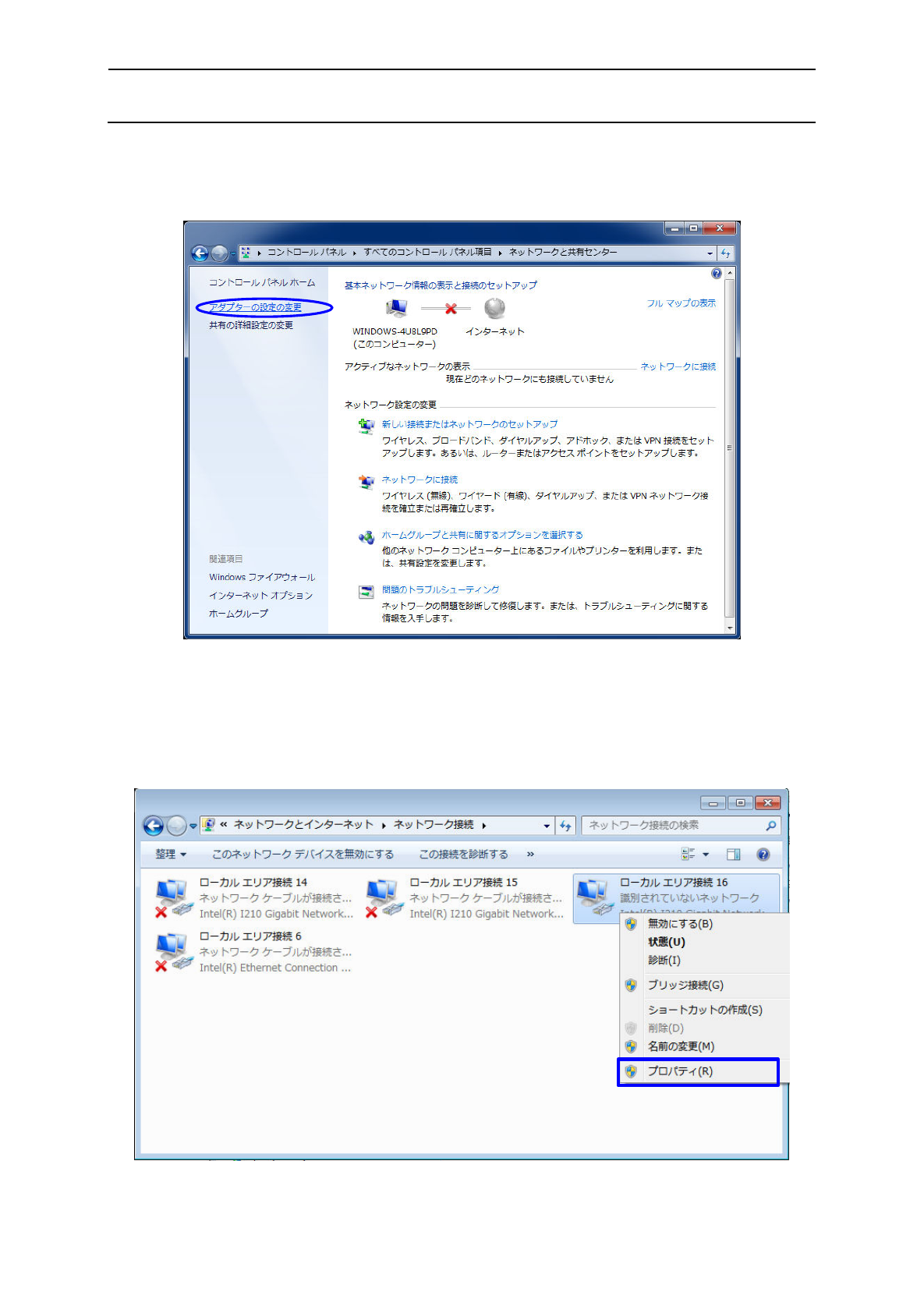

3) 于是显示“网络和共享中心”对话框。
请选择[更改适配器设置]。
4) 显示“网络连接”对话框。
会显示 4 个“本地连接”图标，故要寻找有效的设备。
5) 请点击鼠标右键，或按下菜单栏的 [组织]，选择 [属性]。
