维修调整要领书 2-18 2-1-9 1) 拆下 T 传 感器托架。请 参照 2-1-7 【θ马达的更 换】的步骤。 2) 从 T 传感器托架上取下 光纤传感器 。 3) 组装请按相反 的步骤 进行。 4) 在组装后，旋 转 Z 轴确认 检测到皮带原点 （字样）。 ※ 光纤传感器的组 装位置， 按 T 传感器托架表面 8.0 ± 0.5 mm 进行调 整。 并且 ， 按照附带白色记 号笔 的缆线朝上的 方向进行组 装。 ※ 请将光纤传感…
维修调整要领书
2-17

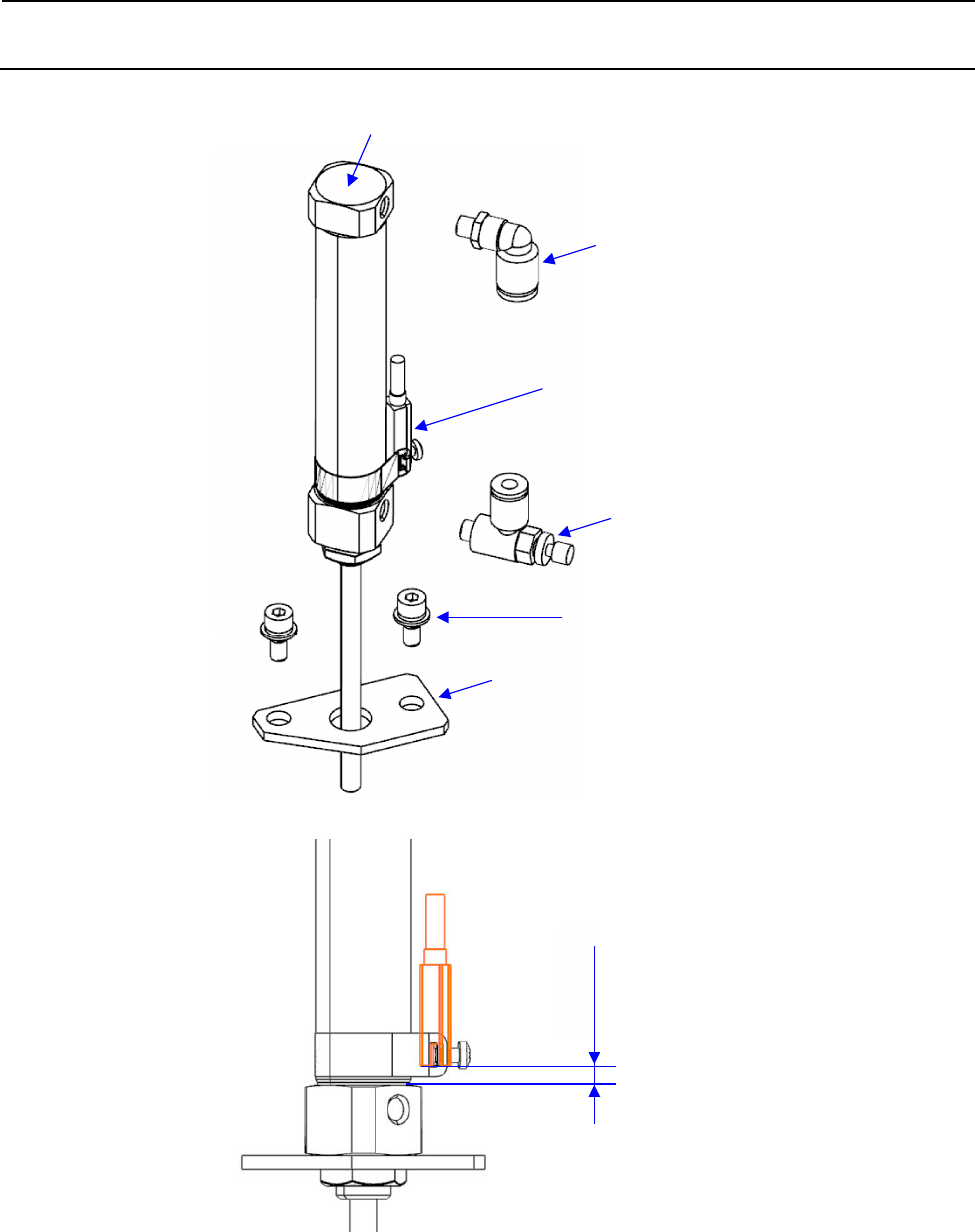

3.5mm
弯管接头
速度控制器
自动开关
气缸托架
气缸
附带垫片的内六角螺栓
M4 L=10
维修调整要领书
2-18
2-1-9

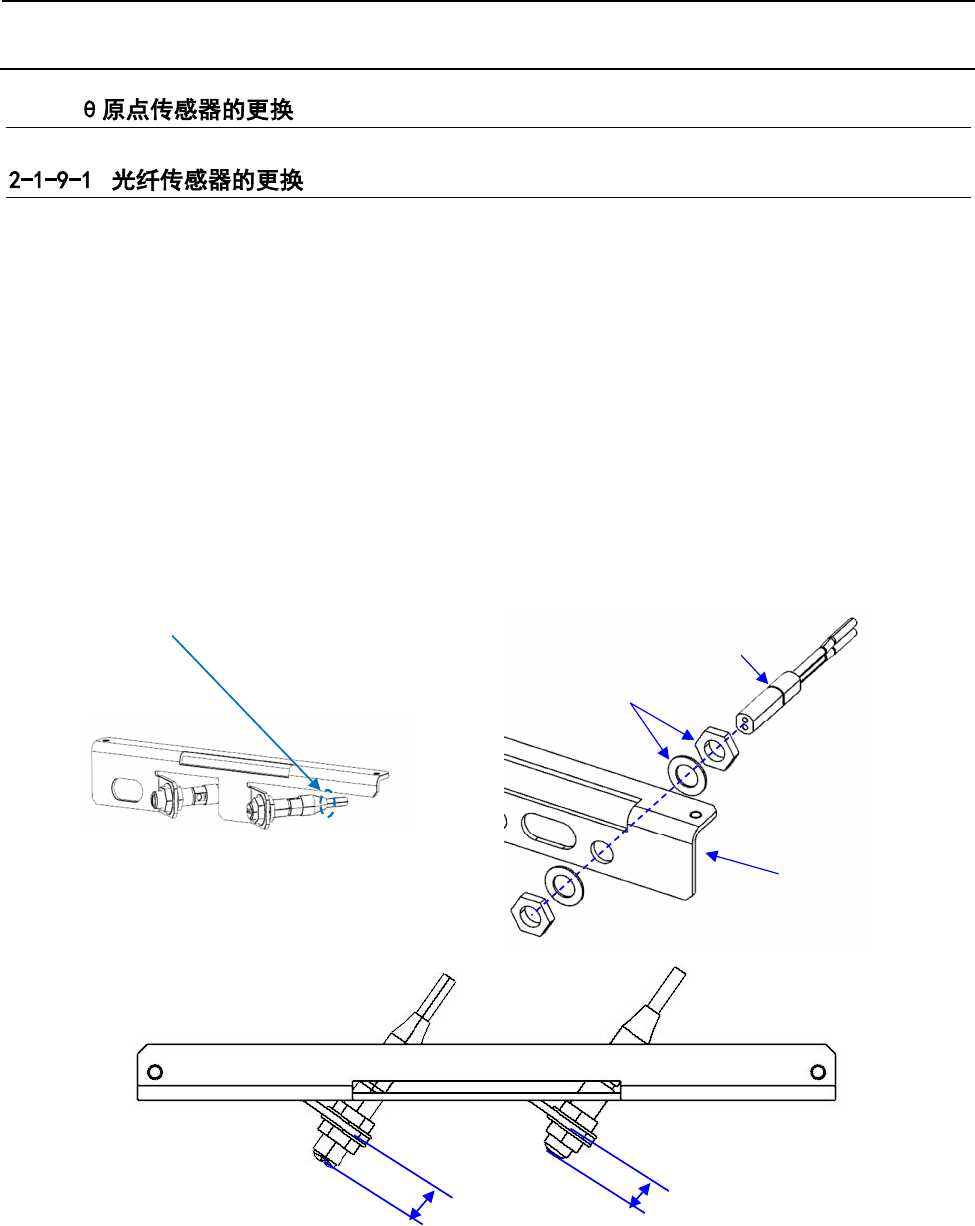

1) 拆下 T 传感器托架。请参照 2-1-7【θ马达的更换】的步骤。
2) 从 T 传感器托架上取下光纤传感器。
3) 组装请按相反的步骤进行。
4) 在组装后，旋转 Z 轴确认检测到皮带原点（字样）。
※ 光纤传感器的组装位置，按 T 传感器托架表面 8.0±0.5mm 进行调整。并且，按照附带白色记号笔
的缆线朝上的方向进行组装。
※ 请将光纤传感器插入传感放大器的内部
※ 请用前端附带的切刀切断光纤调节长度。
光纤传感器
T 传感器托架
附属螺母&附属垫片
附带白色记号笔的缆线朝上侧
8
mm
8
mm
维修调整要领书
2-19

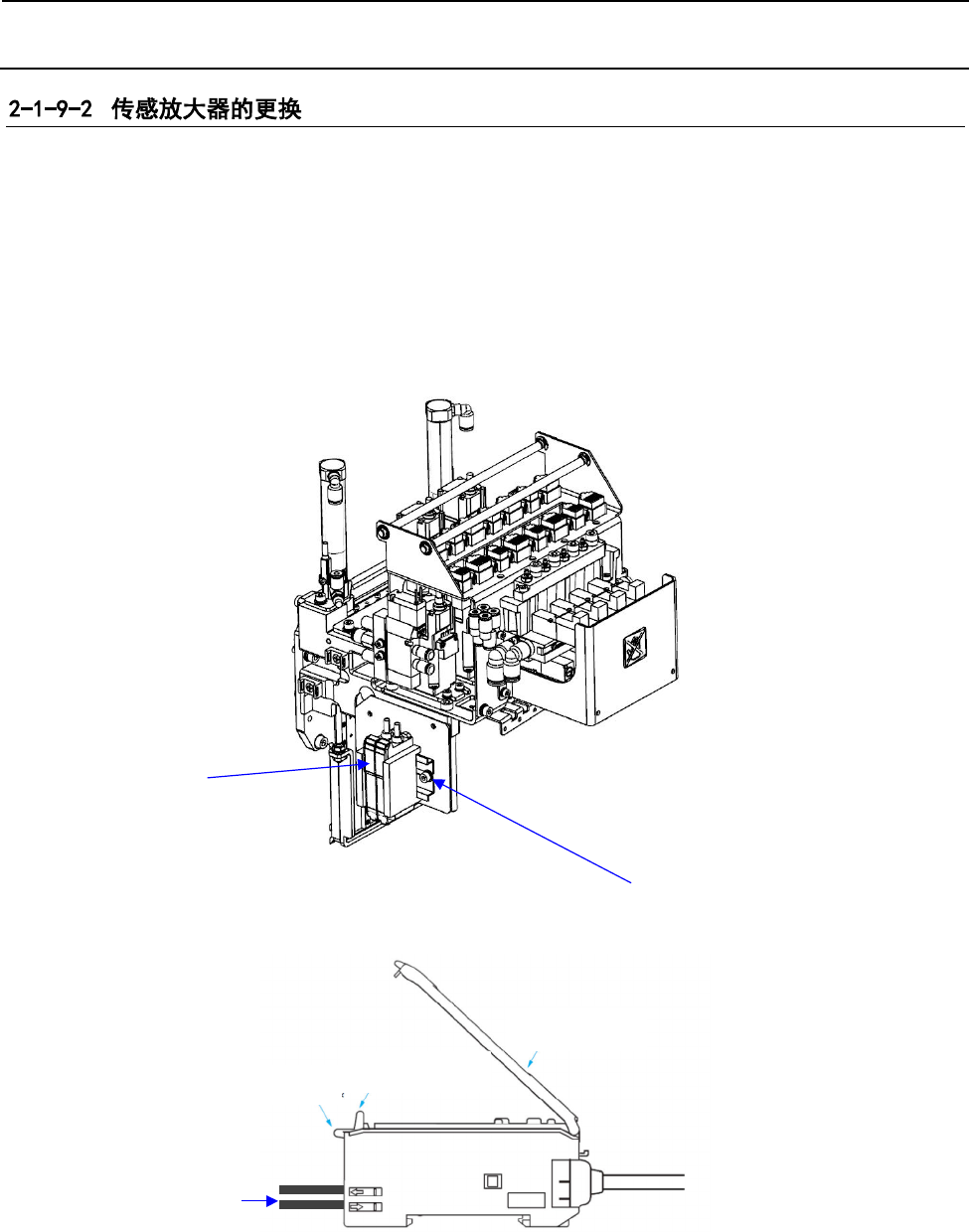

1) 向上打开传感放大器的保护罩，拉起位于光纤插入部附近的拉杆，从放大器拔出光纤接头。
2) 取下传感放大器两侧的固定连接器。
3) 在传感放大器向下方按入的状态，向上提起光纤插入端并取下。
4) 组装请按相反的步骤进行。
5) 更换后，请设定传感器阈值。
※ 请将光纤传感器插入至传感放大器内部。
传感放大器
固定连接器(两侧)
光纤
锁定状态
解除锁定状态
保护罩
