维修调整要领书 1) 请利用手动控 制确认外輪照明 和 OCC 的照明已点 亮。 2) 请进行 MS 参数中的“ OCC 光量 调整” 。 ① 外輪照明选 项时，请 调整标准电流值， 使（外圈 ）的 LGET 的输出结果 AVE_LVL=210 ±2 。 ② 请将求得的 标准电流 值代入下式，再将 算出的值 储存到标准电流 值。 计算式：标 准电流值 × 2 ＝储存 值 ※ 调整外輪照 明时所使 用的治具，与标准 的角度照 明、垂直照明…
维修调整要领书

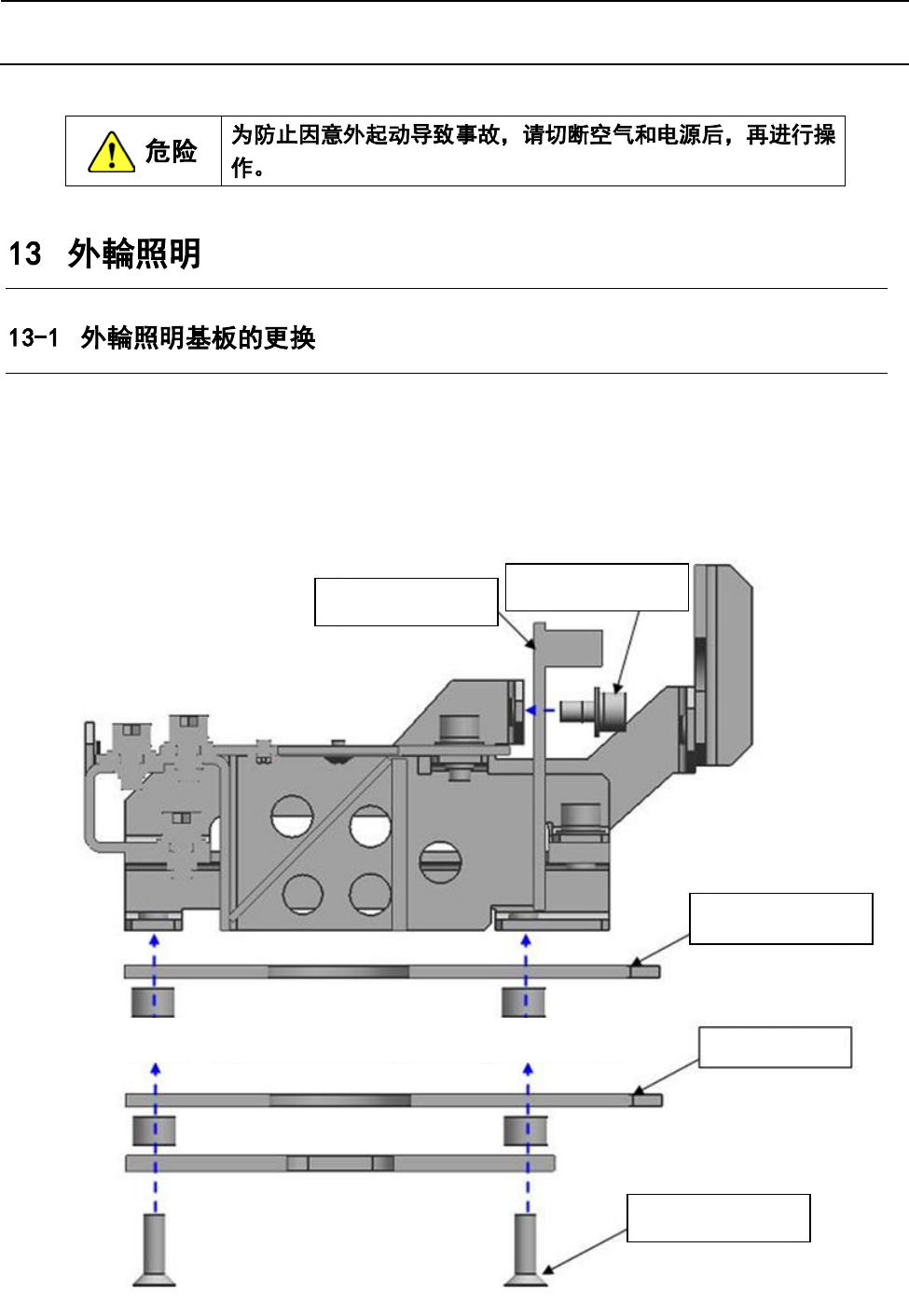

1) 请取下埋头小螺钉，拆下基板间隔垫片、LIGHT DIFFUSER、OCC O 基板。
2) 安装时请按相反顺序进行。
3) 更换了外輪照明基板后，请进行外輪照明的调整。
OCC O
基板
角度照明基板组件
同轴照明基板组件
①带垫片螺丝（
×
2
）
②带垫片螺丝（
×
4
）
13-1
维修调整要领书
1) 请利用手动控制确认外輪照明和 OCC 的照明已点亮。

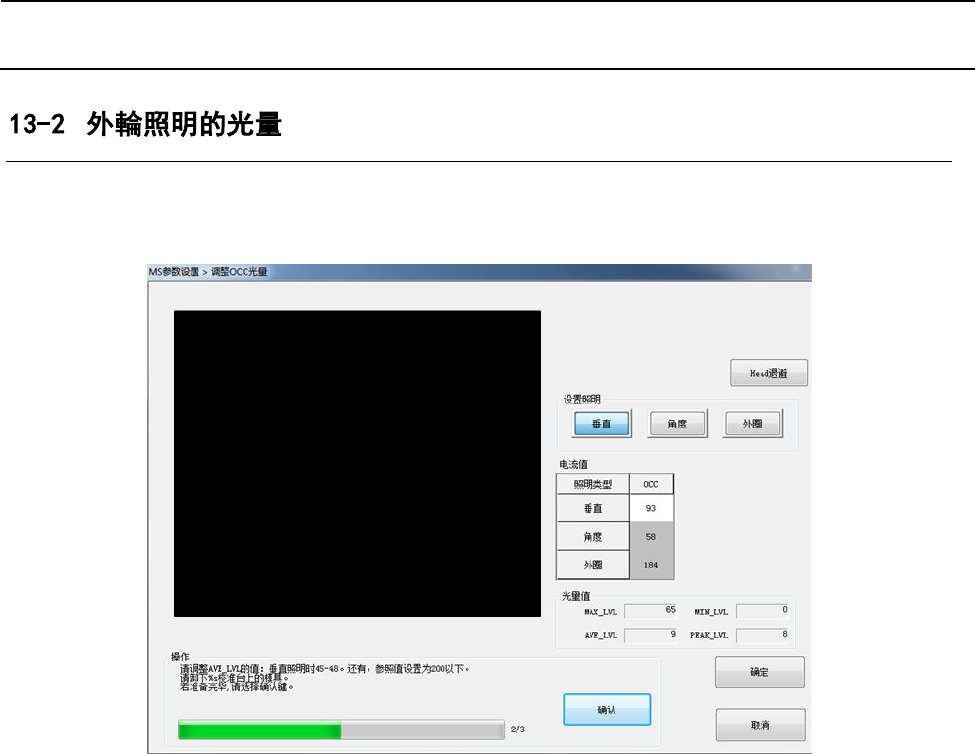

2) 请进行 MS 参数中的“OCC 光量调整”。
① 外輪照明选项时，请调整标准电流值，使（外圈）的 LGET 的输出结果 AVE_LVL=210±2。
② 请将求得的标准电流值代入下式，再将算出的值储存到标准电流值。
计算式：标准电流值×2＝储存值
※ 调整外輪照明时所使用的治具，与标准的角度照明、垂直照明时使用的治具相同。
13-2
维修调整要领书
14 3D
14-1

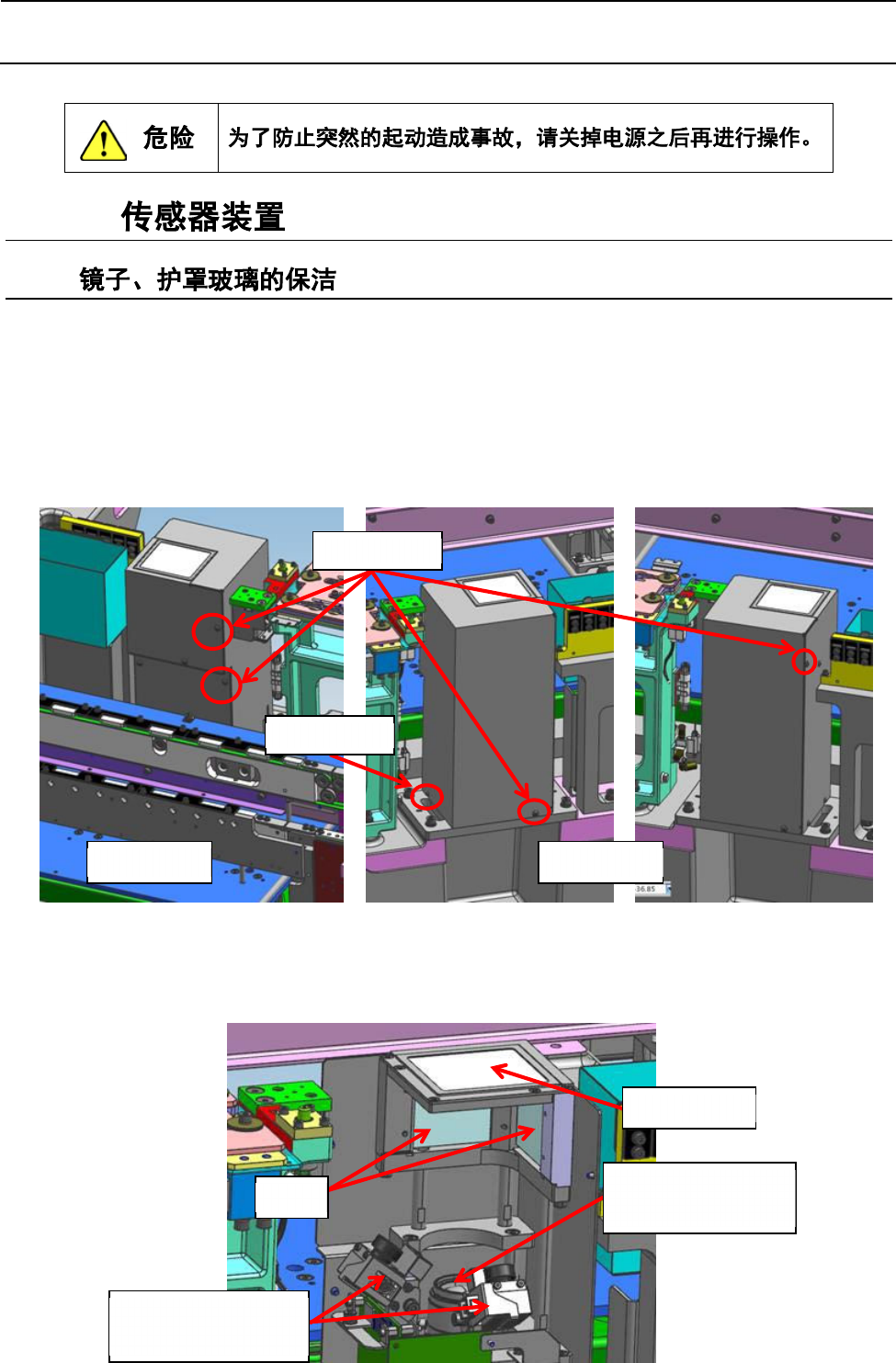

当 3D 传感器装置内部的镜子或盖板玻璃内侧有垃圾、灰尘附着而影响识别功能时，请依照下述操作顺
序清除垃圾、灰尘。
1) 护罩
拆下用来固定护罩的 5 处螺丝。
取下螺丝后请把护罩向上方抬离拆下。
※请注意不要碰撞盖板玻璃等。
※如先把传送宽度变狭则可方便作业。
2) 清除垃圾、灰尘
请用无纺纸擦掉反射镜、盖板玻璃上附着的垃圾、灰尘。
请勿使用酒精。
※请充分注意不要触碰反射镜、照相机。
后侧视图
十字孔螺丝
六角孔螺丝
前侧视图
镜子
反射镜
请注意不要触碰。
照相机
请注意不要触碰。
盖板玻璃
14-1
