维修调整要领书
1 XY
1-1 伺服电动机的更换

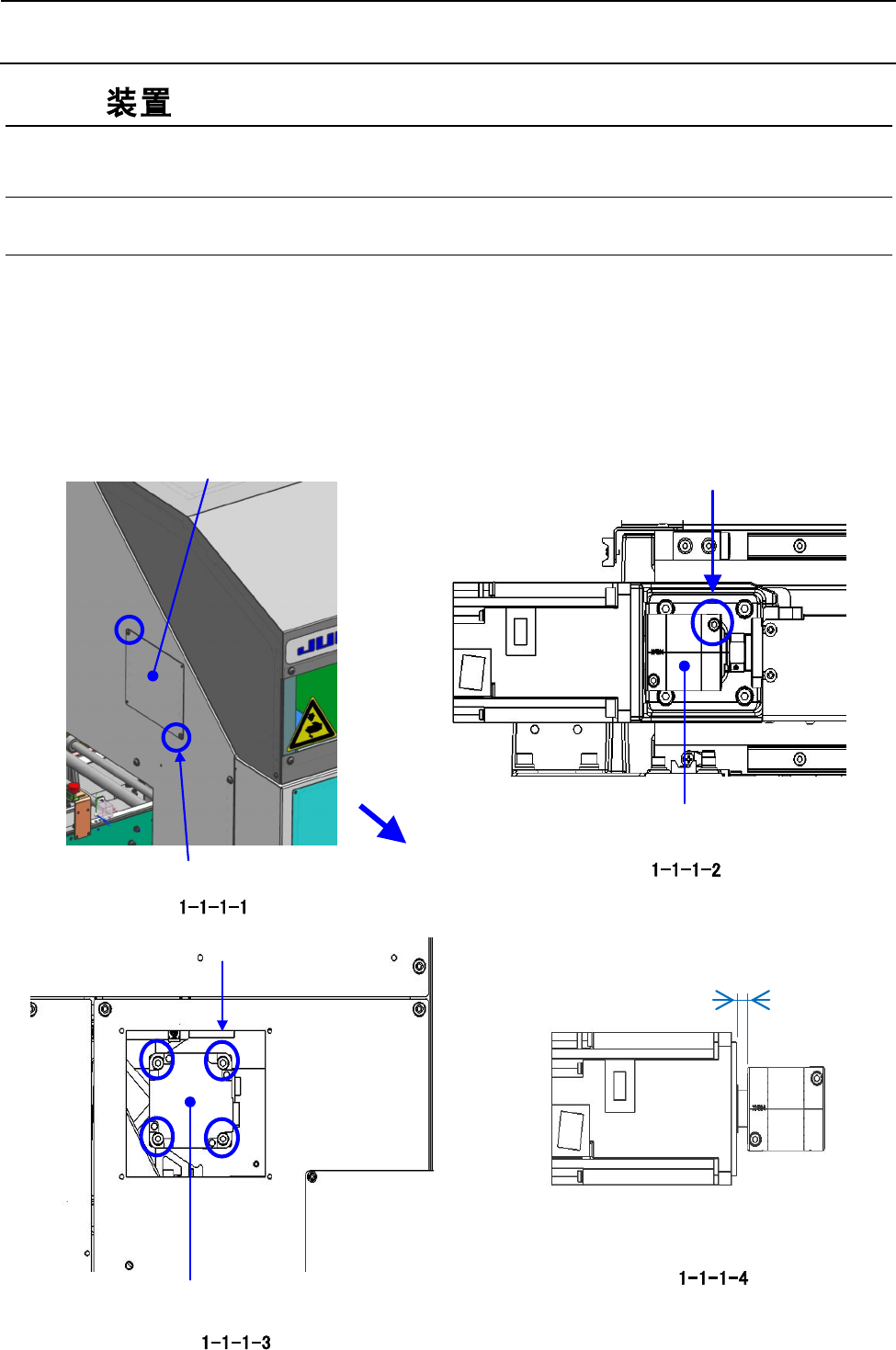

1-1-1 X 电动机的更换
1） 请拆下 B_COVER_SCREW，卸下 MOTOR_COVER_R。
2） 请松开 COUPRING_X_螺丝（不拆下），卸下 SERVO MOTOR 750W 线束的连接器。
3） 请拆下 SL6062042TN，更换 SERVO MOTOR 750W。
4） 安装时按相反的步骤进行。
※ COUPLING 与电动机的空隙为 7mm，COUPRING_X_螺丝的安装扭矩为 3.7Nm(图 1-1-1-4)。
要注意电动机朝向。
SERVO MOTOR 750W
SL6062042TN(×4)
图
图
图
图
COUPLING_X_螺丝
COUPLING_X
8
B_COVER_SCREW（×2）
FRONT
MOTOR_COVER_R
1-1
维修调整要领书
1-1-2 YL 电动机的更换
1） 请拆下 B_COVER_SCREW，卸下 MOTOR_COVER。
2） 请松开 COUPRING_Y_螺丝（不拆下），卸下 SERVO MOTOR 1500W 线束的连接器。
3） 请拆下 SM6082002TN，更换 SERVO MOTOR 1500W。
COUPLING_
Y
COUPLING_Y_
螺丝
4
SM6082002TN
（
×4
）
SERVO MOTOR 1500W
FRONT
B_COVER_SCREW
MOTOR_COVER
1-2
维修调整要领书
4） 调整电动机的 Z 相。
※ COUPLING 与电动机的空隙为 4mm，COUPLING_Y_螺丝的安装扭矩为 7 Nm。（图 1-1-2-4）
5） 以通过以下方法用于调整电机的安装固定的滚珠丝杠。
