维修 调 整 要 领 书 （ 3 ） 卸下装置前部 _L 侧的 M OTOR_COV ER 。 （ 4 ） 卸下装置后部 _ L 侧的 M OTOR_COV ER_R 。 B_C OVER_SCREW （ ×4 ） MOT OR COVER MOT OR COVER R B COVER SCREW （ ×4 ） 1-43
维修调整要领书

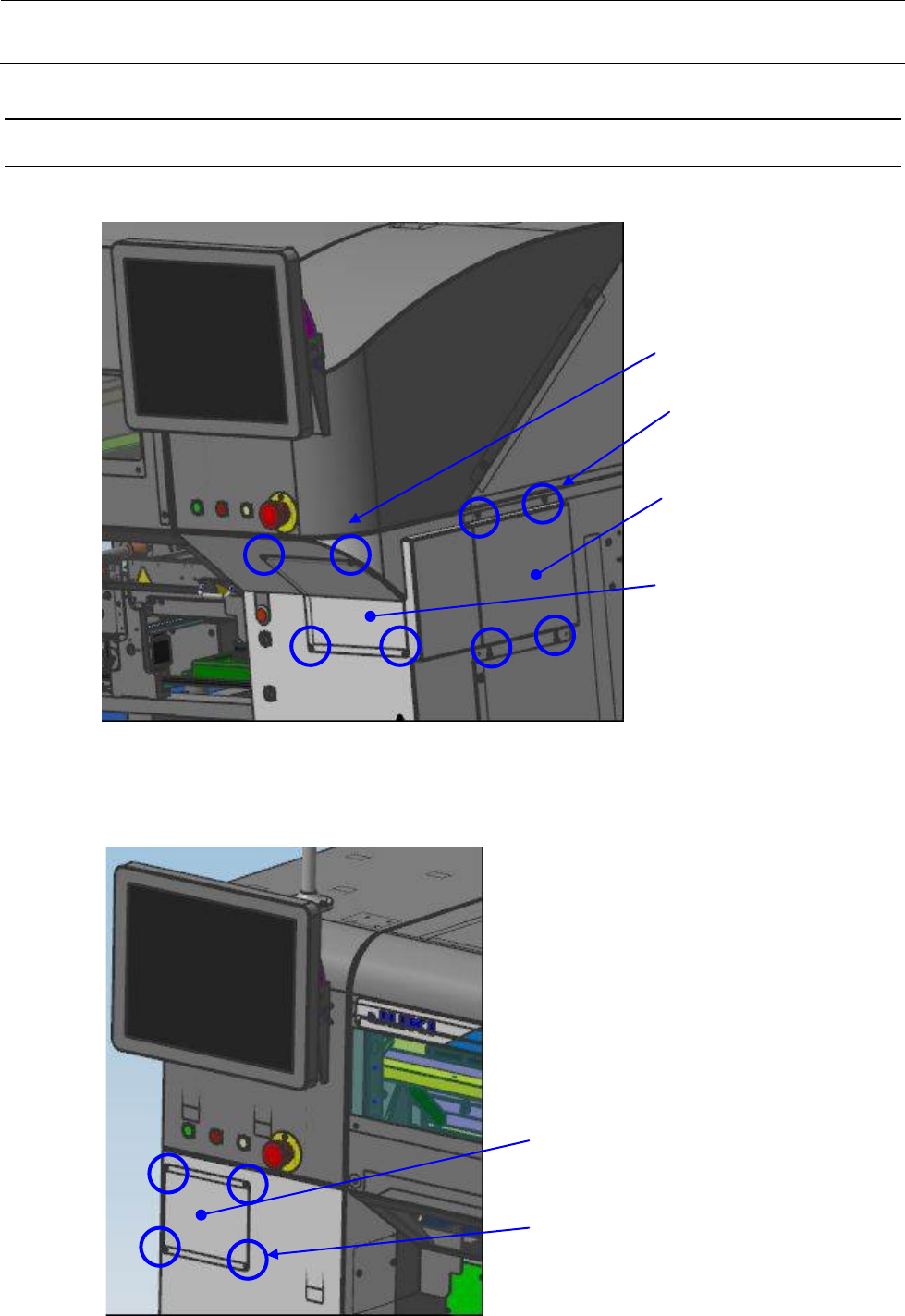

1-7 Y 滚珠螺杆的更换
1-7-1 更换 Y 滚珠螺杆的准备
（1） 卸下装置前部_F 侧的 COVER_SUR_F_MOTOR_BR、MOTOR_COVER。
（2） 卸下装置后部_R 侧的 MOTOR_COVER_R。
B COVER SCREW
（
×4
）
MOTOR COVER
B COV
ER SCREW
（
×4
）
COVER SUR F MOTOR BR
MOTOR_COVER_R
B COVER SCREW
（
×4
）
1-42
维修调整要领书

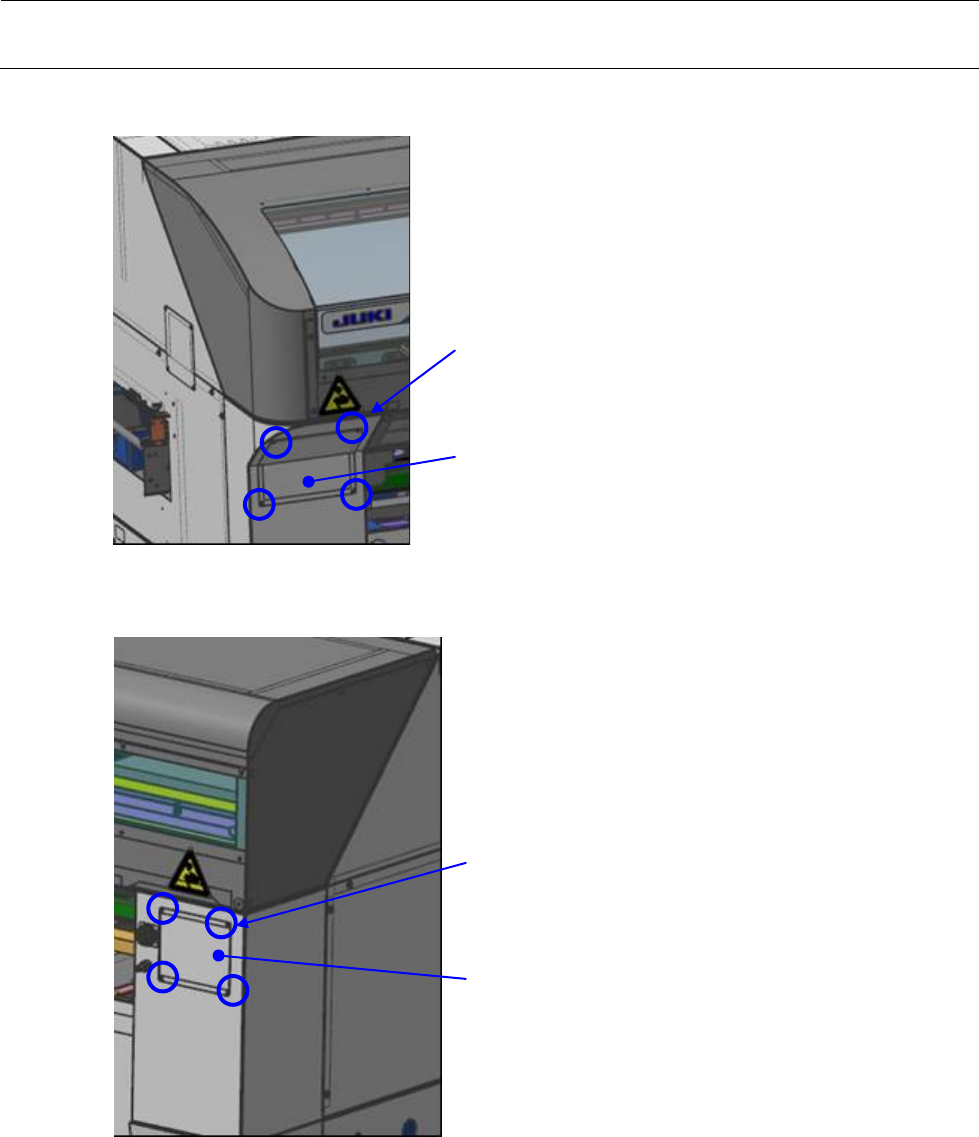

（3） 卸下装置前部_L 侧的 MOTOR_COVER。
（4） 卸下装置后部_L 侧的 MOTOR_COVER_R。
B_COVER_SCREW
（
×4
）
MOTOR COVER
MOTOR COVER R
B COVER SCREW
（
×4
）
1-43
维修调整要领书

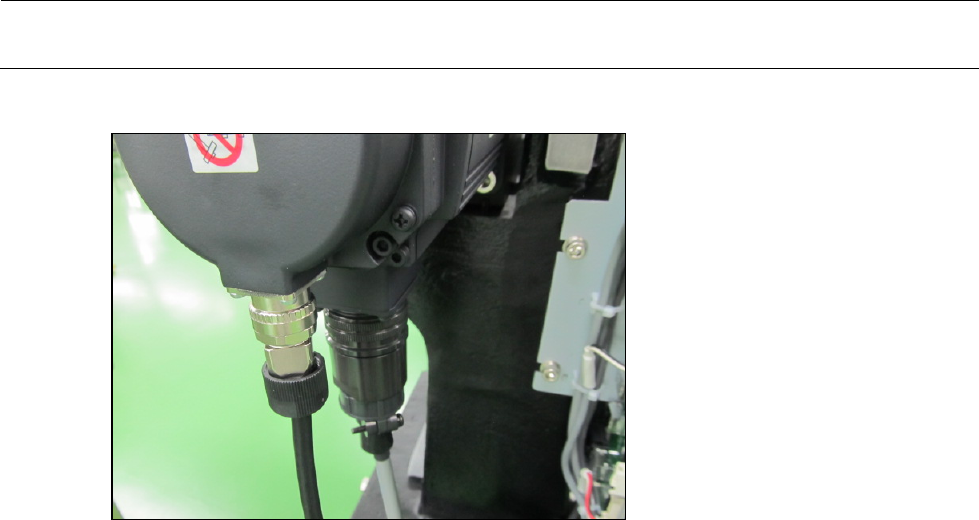

（5） 拆下 Y_MOTOR 电缆。
1-44
