维修调整要领书 1 1 -19 11-2-2 -3 DC 1 1- 2-2-3-1 DC No. 电源规格 电源标记 电源单元测 量端子 1 +48V PS3 PS3 电压输出端 子 +V(+48 V) 及 -V(+48VUNRT N) 2 +24V PS1 CN2 1 针 （ +24V ）及 5 针（ + 24VR TN ） 3 +24V PS4 PS4 电压 输出端子 +V(+24V FR B ANK) 及 -V(+24VRT N …
维修调整要领书
11-18

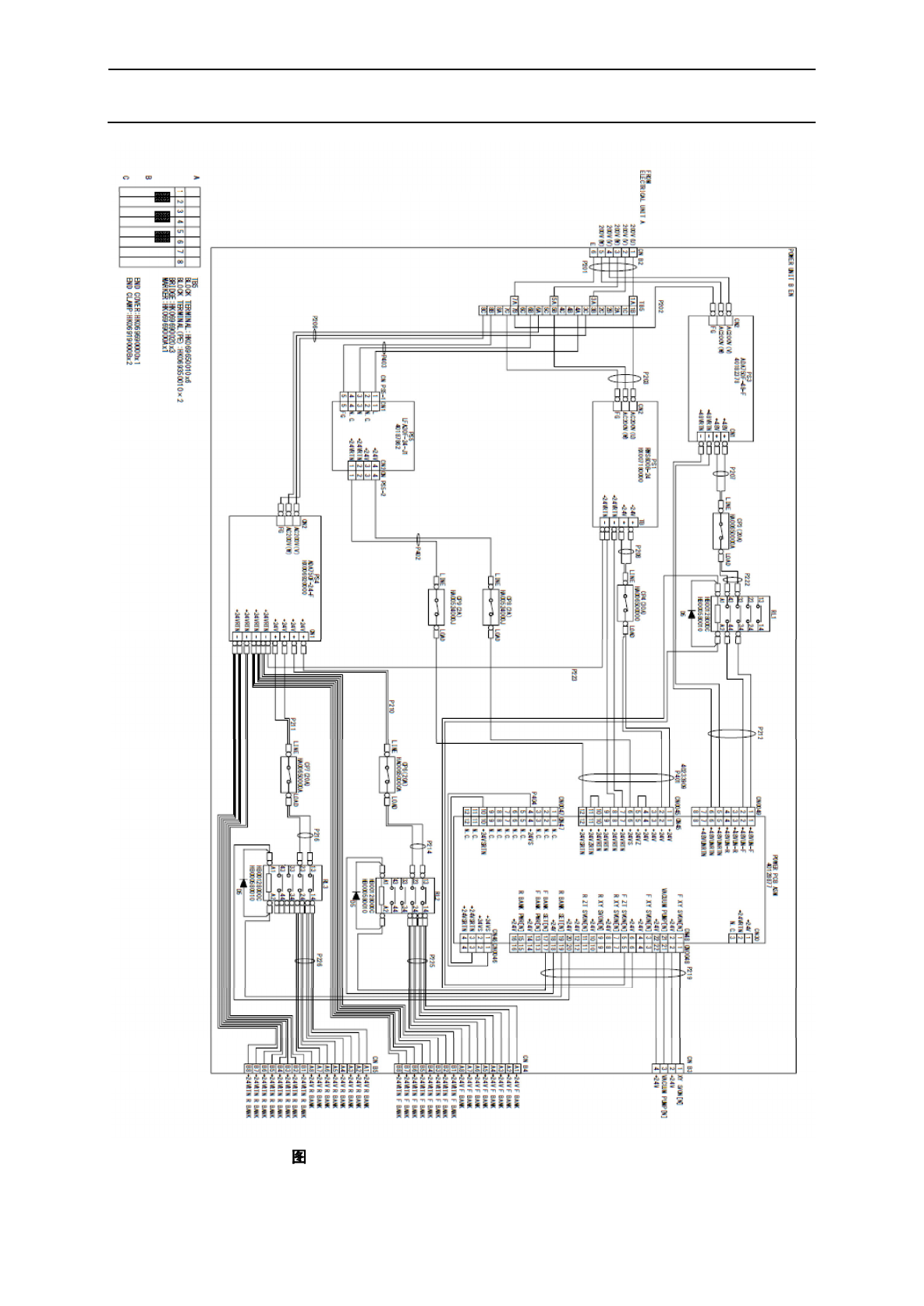

11-2-2-2-5 PSU B WIRING DIAGRAM [EN]
维修调整要领书
11-19

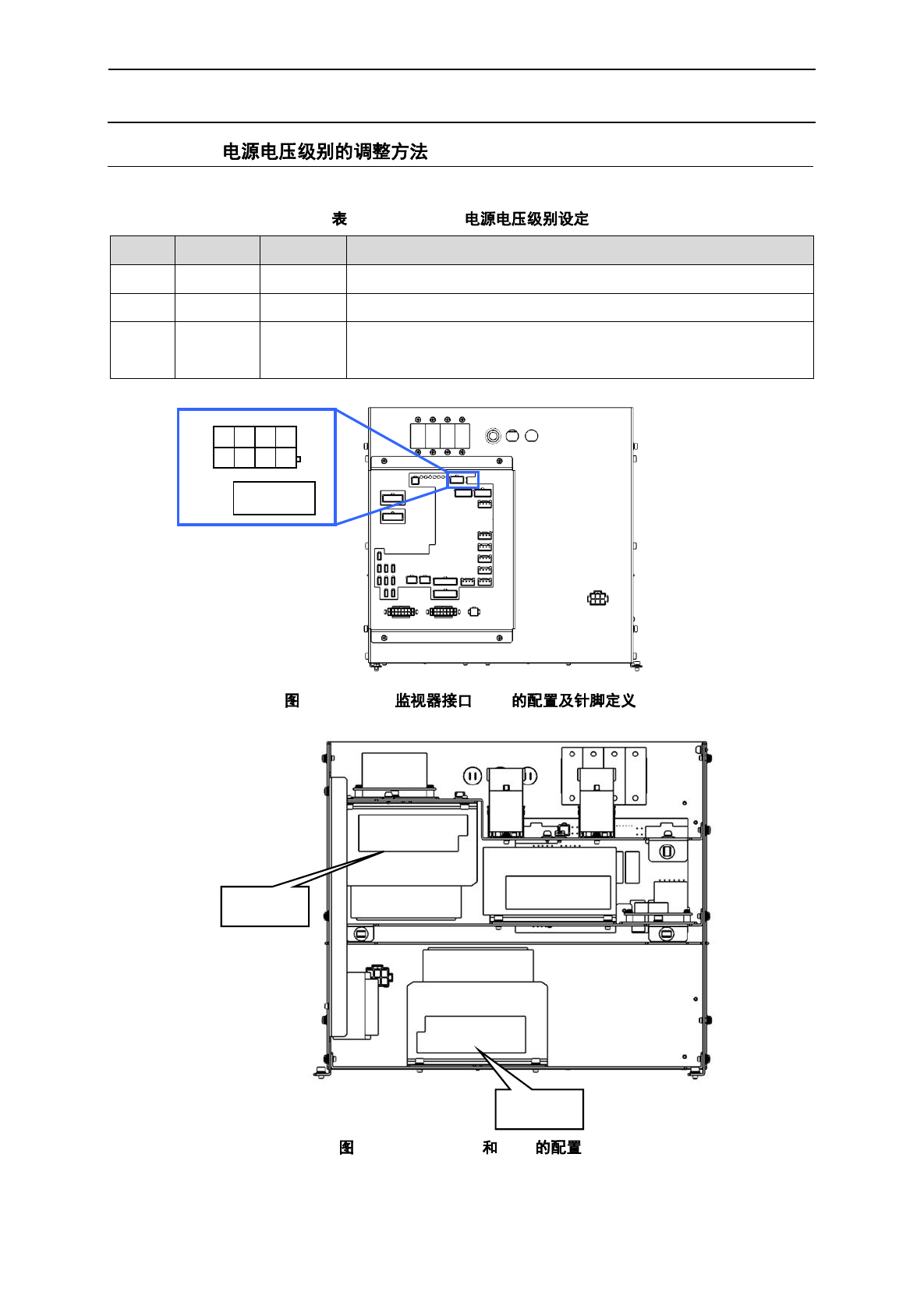

11-2-2-3 DC
11-2-2-3-1 DC
No. 电源规格 电源标记 电源单元测量端子
1 +48V PS3 PS3 电压输出端子+V(+48V) 及-V(+48VUNRTN)
2 +24V PS1 CN2 1 针（+24V）及 5 针（+24VRTN）
3 +24V PS4 PS4 电压输出端子
+V(+24V FR BANK) 及-V(+24VRTN FR BANK)
11-2-2-3-1 CN2
11-2-2-3-2 PS3 PS4
CN2
8
7
6
5
4
3
2
1
PS4
PS3
维修调整要领书
11-20
・ DC 电源输出电压调整，要通过电气装置单元的 CN2 和 PS3, 4 进行。（测量位置参见 图
11-2-2-3-1）
・ DC 电源输出电压调整为规定调整值，需要拆下开关电源盖子，
调整各 DC 电源的输出电压可调电阻。
调整可调电阻时，电压值不要调整到规定调整值以外。
切勿与有调整指示的电源以外的 GND(**RTN)接通。（不要连接）
注意
