维修调整要领书 5-2 5-2 变更安装位 置， 错误组装方法的话 ， 皮带轮的转动变化， 传送皮带轮的校准 也变坏， 发生皮带磨 损。 请注意安装 位置不同，会 使用不同部件 ( 垫片 ) 。 5-2-1 A E21117150A0 5-2-1-1 A SB104000 100 凸轮轴承 数量： 1 E21117150 00 传送皮带轮 Ａ 数量： 1
维修调整要领书
5-1
5
5-1

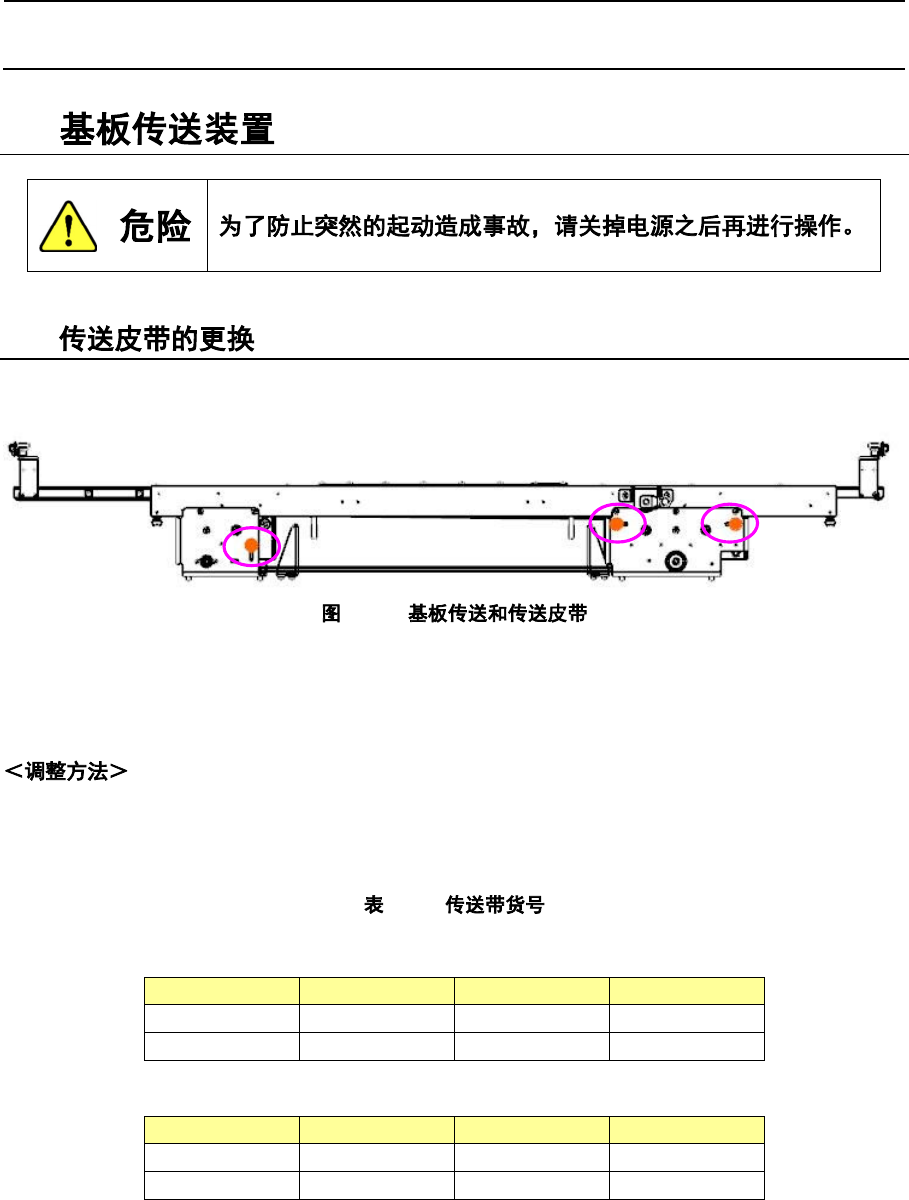

1) 请松开传送皮带用张力挑帐皮带轮。（图中箭头部）
5-1-1
2) 更换成表 5-1-1 货号的皮带。
3) 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，
让长度增加 1％。
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 202mm。
此时，CENTER 缓冲，请注意传送轨带 FC、RC 施加皮带张力时，不要抬起来。
5-1-1
【更换零件一览表】
MC RevB
前
SIDE
Left
Center
Right
FRONT
侧
40107793
40107791
40107793
REAR
侧
40092060
40107791
40107793
MC RevB
以后
SIDE
Left
Center
Right
FRONT
侧
40107793
40107791
40107793
REAR
侧
40107793
40107791
40107793
维修调整要领书
5-2
5-2
变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也变坏，发生皮带磨损。
请注意安装位置不同，会使用不同部件 (垫片)。
5-2-1 A E21117150A0
5-2-1-1 A
SB104000100
凸轮轴承 数量：1
E2111715000
传送皮带轮Ａ 数量：1
维修调整要领书
5-3
5-3 R/L/CTR
1) 请卸下马达连接电缆的插头。
2) 拧松马达支架 A 的固定螺钉①，从马达皮带轮 S 卸下驱动皮带。
3) 请松开固定螺钉②，卸下马达。
4) 将要更换的马达轴端面与马达皮带轮 S 对齐（A=0），旋紧固定螺钉②。
5) 调整后，请拧紧固定螺钉①，固定好马达。
5-3-1
A
