维修 调 整 要 领 书 （ 5 ） 拆下 Y_MOT OR 电缆 。 1-44
维修调整要领书

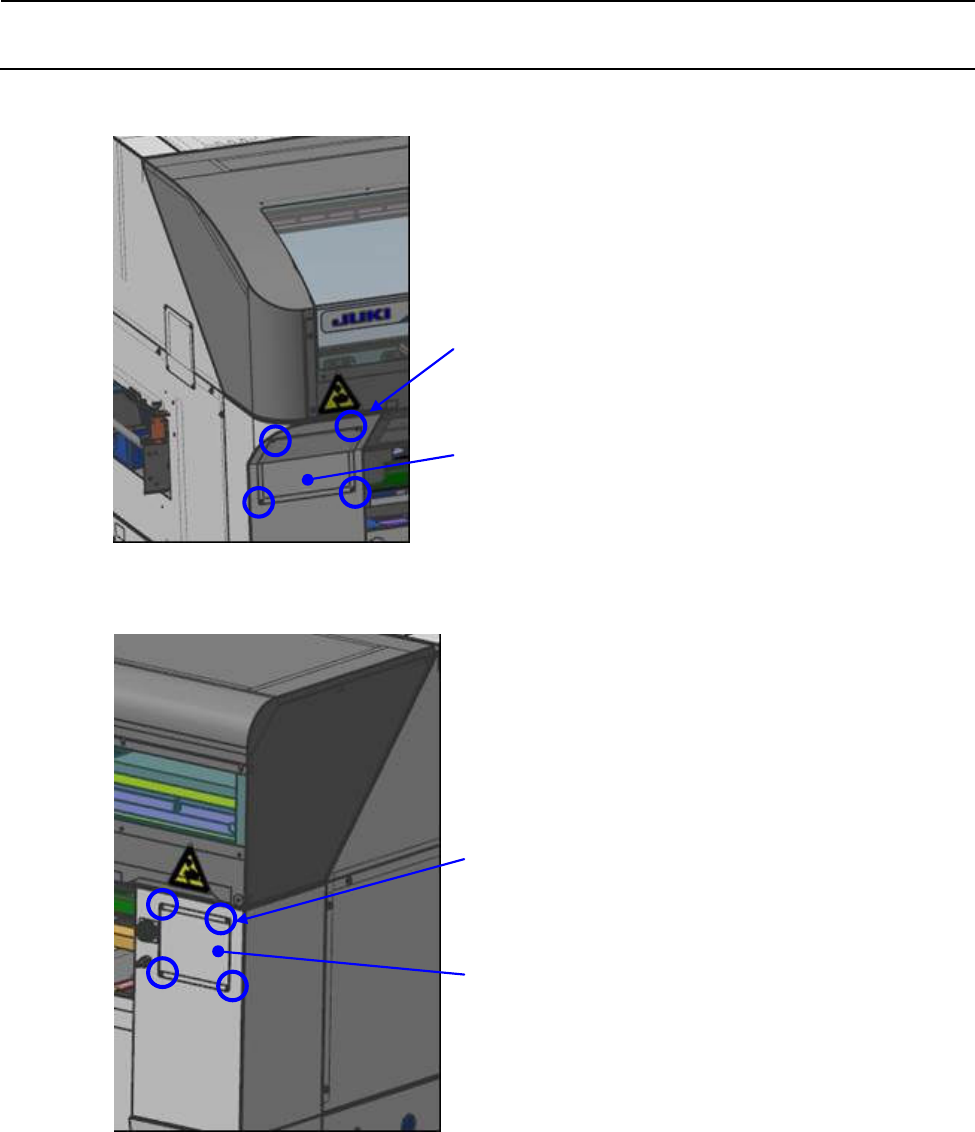

（3） 卸下装置前部_L 侧的 MOTOR_COVER。
（4） 卸下装置后部_L 侧的 MOTOR_COVER_R。
B_COVER_SCREW
（
×4
）
MOTOR COVER
MOTOR COVER R
B COVER SCREW
（
×4
）
1-43
维修调整要领书
（5） 拆下 Y_MOTOR 电缆。
1-44
维修调整要领书
1-7-2 Y 滚珠螺杆的拆卸
（1） 松开联轴节的螺丝。
※ 不要拆下联轴节的螺丝。
Y_MOTOR 连接
连接螺丝
1-45
