维修调整要领书
12-21
4) 显示“网络连接”对话框。
将出现 4 个“本地连接”图标，于是按照以下操作顺序，寻找用于与 3D 传感器通信的设备。
([ ] )
5) 请点击鼠标右键，或按下菜单栏的 [组织]，选择 [属性]。
6) 显示属性。
查找要设置的本地连接。请选择 [配置]。
维修调整要领书
12-22
7) “位置”为“PCI 6, 0, 0”的设备是用于 3D 传感器通信的设备，故要重复 5)～
6)，直至找到该设备。找到后进入下一操作顺序。
“PCI Slot 1 (PCI 2, 设备 0, 功能 0)” (
PCI 6 )
各 PCI 总线的分配如下所示。
･ Port1 (PCI 总线 7)：外部通信 (JaNets 等)
･ Port2 (PCI 总线 0)：内部扩展用 (OCC 摄像机)
･ Port3 (PCI 总线 5)：LNC120
Port4 (PCI 6) (3D )
这里的 Portｘｘ是指 LAN 的编号。
8) 该设备为无效状态时，请点击鼠标右键选择[生效]。
9) 将 IP 地址分配给 PCI 总线 7 的本地连接。
请指定①[互联网协议版本 4(TCP/IPv4)]，选择②[属性]。
②
①
维修调整要领书
12-23

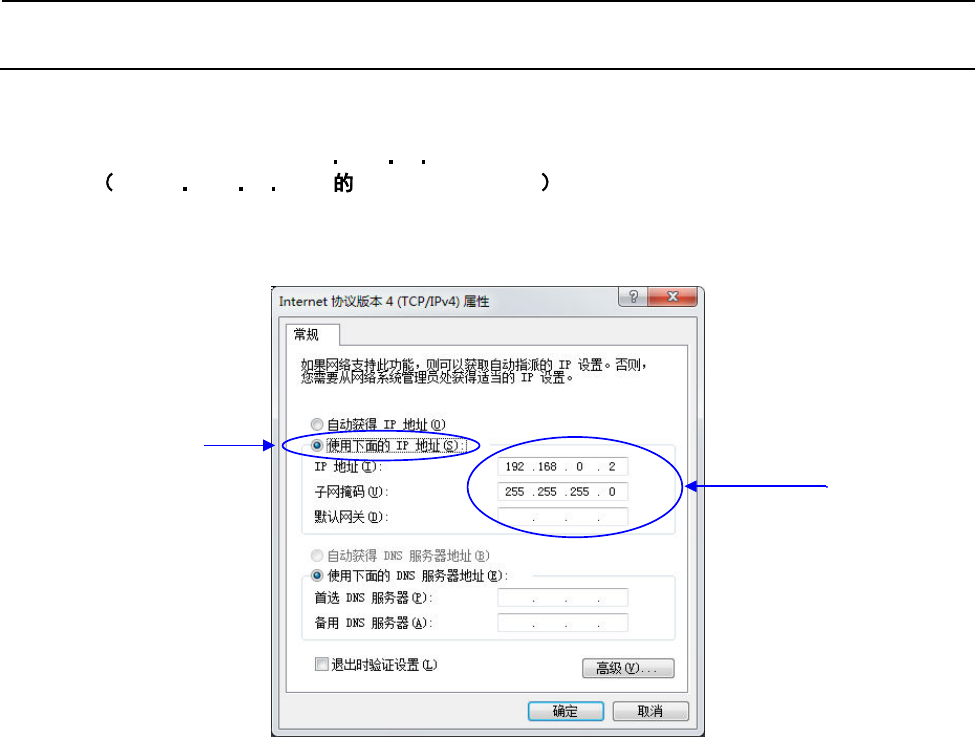

10) 于是显示“Internet 协议版本 4(TCP/IPv4)属性”对话框。
在这一画面中，请选择①“使用下面的 IP 地址”，并指定②[IP 地址]、[子网掩码]。
IP 地址上，请输入『 192 168 0 2 』。
*『192 168 0 2 』 “2”只要不是“１”即可
另外，如果需要的话，请根据公司内的网络负责人的指示，设定［默认网关］。
子网掩码上，请输入『 255．255．255． 0 』。
设定结束后，请按“确定”键。
①
②
