DM3J 系列用户手册 9 2.4 安装间隔 用户可以采取 底板安装或者面板 安装方式安装，安 装方向垂直于安装 面，为了保证良好 的散热条件， 实际安装中必 须尽可能预留较大 安装间隔， 驱动器与 驱动器间至少 留出 30mm 的间 隔， 并且保持柜内 良好 的通风散热条 件。 图 2 -2 驱动 器安装方式示意图
DM3J 系列用户手册
8
第二章 安装
2.1
注意事项
表 1 DM3J 系列驱动器存储及安装环境
保存温度
-20℃
～
65℃
防护等级
IP20
使用环境
场合
不能放在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太
大及强振动场所，禁止有可燃气体和导电灰尘；
温度
0~50℃
湿度
40~90%RH
振动
10~55Hz/0.15mm
2.2 安装类型与方向
驱动器使用基座安装，应安装在金属表面上。
此外，请使设备的正面（接线侧）面向操作人员进行安装。通过 2 个安装孔，将设备牢固在安
装面上。
2.3 安装孔尺寸
每台设备都请使用 2 个安装孔，将其牢固在安装面上。 安装时，请准备长度大于设备进深的螺丝刀。

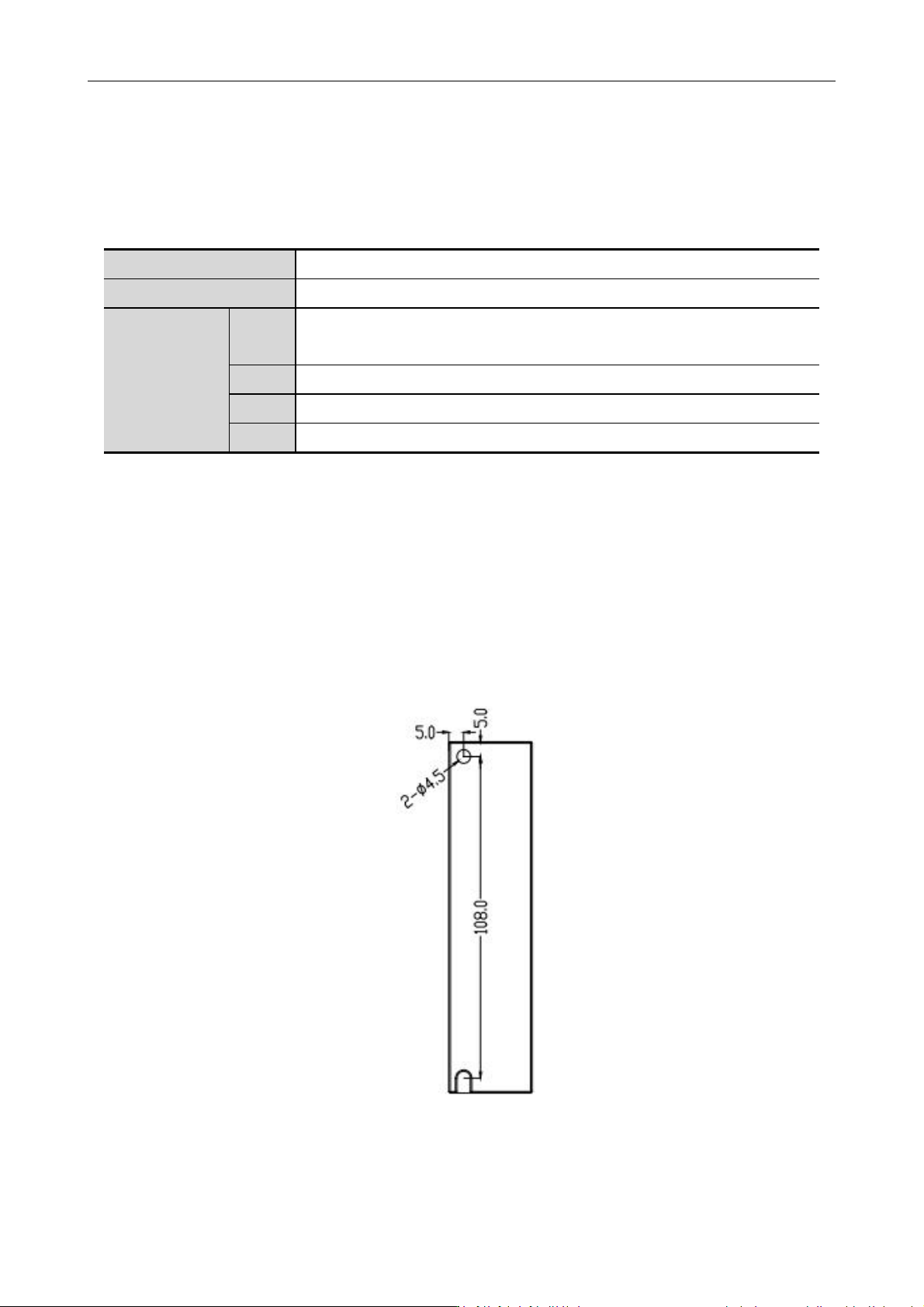

图 2-1 DM3J-EC522/542/556/570 安装尺寸图(单位：mm)
※ 设计安装尺寸时，注意考虑端子大小及布线！
DM3J 系列用户手册
9
2.4
安装间隔
用户可以采取底板安装或者面板安装方式安装，安装方向垂直于安装面，为了保证良好的散热条件，
实际安装中必须尽可能预留较大安装间隔，驱动器与驱动器间至少留出 30mm 的间隔，并且保持柜内良好
的通风散热条件。
图 2-2 驱动器安装方式示意图
DM3J 系列用户手册
10
第三章 接线和连接
3.1
接线时的注意事项
3.1.1 一般注意事项
3.1.2 抗干扰对策
本驱动器内置有微处理器。因此，可能会受到驱动器周边设备的噪音影响。为抑制驱动器与周边设备
间的噪音干扰，可根据需要，采取以下抗干扰对策。
请尽可能将输入指令设备及噪音滤波器设置在驱动器的附近。
请务必在继电器、电磁阀、电磁接触器的线圈上连接浪涌吸收器。
请勿将通讯线缆、主电源电缆放入同一套管内，也不要将其捆扎在一起。此外，接线时请保持 30 cm
以上的间隔。
切勿与电焊机、电火花加工机等使用同一电源。即使不是同一电源，当附近有高频发生器时，请在主
回路电源电缆及控制电源电缆的输入侧连接噪音滤波器。
请进行适当的接地处理。关于接地处理，请参见“3.1.3 接地”的内容。
通电过程中请勿变更接线，以免触电或受伤。
请由专业技术人员进行接线或检查作业。
请慎重确认接线及电源。输出回路会因接线错误、异常电压的施加而发生短路故
障。发生上述故障时制动器不动作，因此可能导致机械损坏或人员伤亡。
DC 电源与驱动器连接时，请与指定端子连接。
请在电源关闭至少 5 分钟后然后再进行接线及检查作业。即便关闭电源，驱动器
内部仍然可能残留大电压。因此，请谨慎操作。
请按本手册所记载的注意事项及步骤进行接线、试运行作业。
请正确、可靠地进行接线。连接器及连接器的针脚排列因机型而异。请务必通过
相应机型的技术资料确认针脚排列。
输入输出信号用电缆以及编码器电缆、通讯线缆请使用带屏蔽双绞线或多芯双绞
整体屏蔽线。
驱动器的主回路线缆须保证在 75℃时仍能正常工作。
对驱动器的主回路端子进行接线时，请务必遵守下述注意事项。
−在包括主回路端子在内的接线全部完成后，再接通驱动器的电源。
−主回路端子为连接器型时，请将连接器从驱动器主体上拆下后再接线。
−在插入电线时，请勿使芯线的毛刺与邻近的电线接触而造成短路。
