DM3J 系列用户手册
35
其他位的补充说明：
60B8h 的 bit0 和 bit8：分别是探针 1 和探针 2 的启用、停止控制位，上升沿有效。

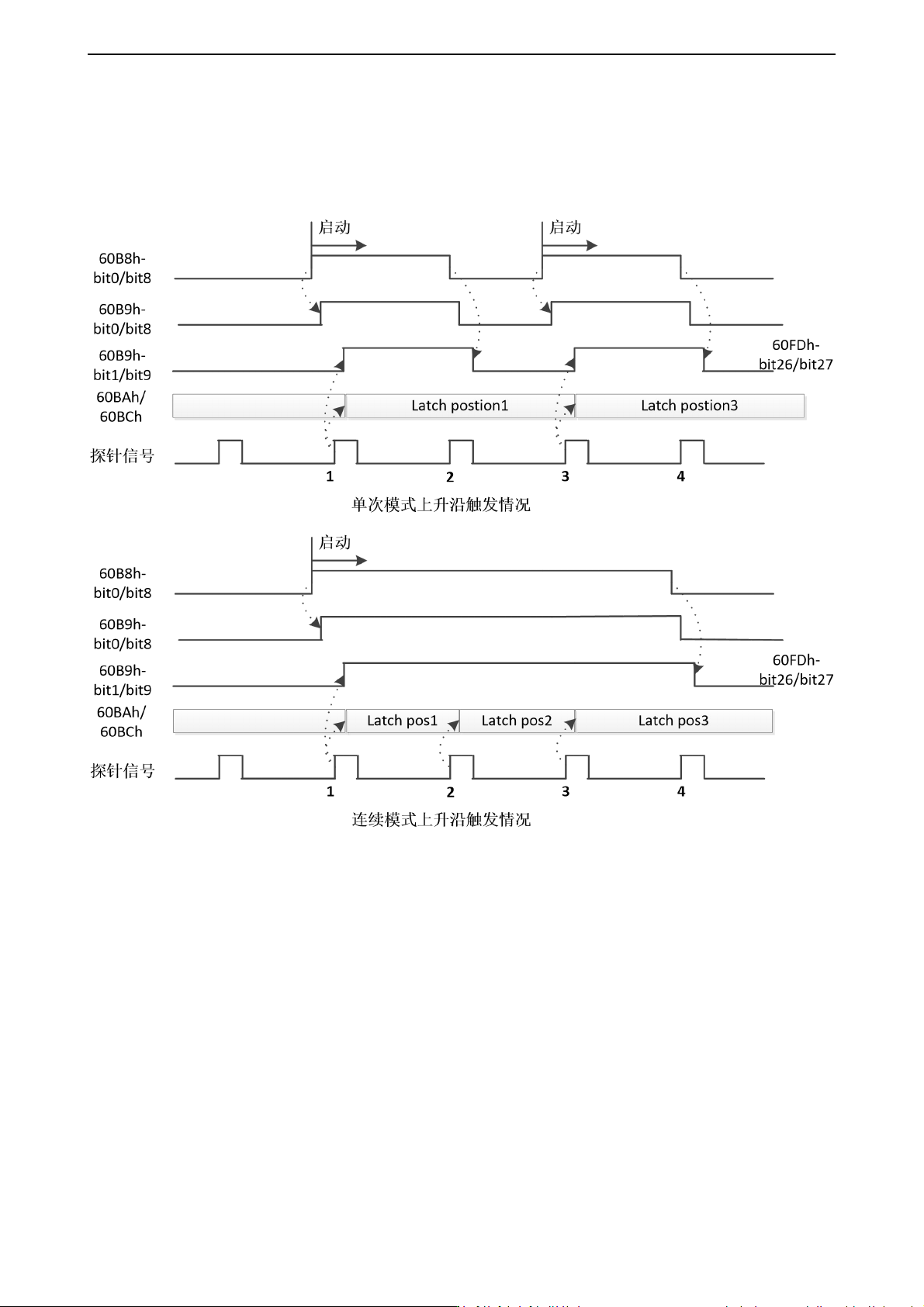

60B8h 的 bit1 和 bit9：探针模式分为单次模式和连续模式
单次模式：探针启动后，只在第一个触发信号下捕获。为了再次捕获新位置值，必须给 60B8 对象的
bit0/bit8 一个上升沿信号，以重新起动探针动作。
连续模式：探针启动后，每个触发信号下都进行捕获动作。
DM3J 系列用户手册
36
第六章
EtherCAT
通信基础
6.1
简介
传统的以太网设备组成的网络中，每个设备都能接收到网络中的所有数据包，指定设备的有用信息必
须在应用层逐一提取，该方式严重影响了应用层执行效率。
EtherCAT 技术突破了传统以太网解决方案的系统限制，不必再像其它以太网那样每个连接点都接收
以太网中所有的数据包。当数据帧通过每一个设备时，EtherCAT 从站设备在报文经过其节点时读取相应
的编址数据。同样，输入数据可以在报文通过时插入至报文中。 在帧被传递(几纳秒的延迟)过去的时候，
从站会识别出相关命令，并进行处理。此过程是在从站控制器中通过硬件实现的，因此与协议栈处理器性
能无关。由于以太网帧到达许多设备的数据，在发送和接收方向，可用的数据速率增加至超过 90%，对
100BaseTX 全双工功能得到更充分的利用，使> 100 MBit/S 的有效数据率（> 2×100 MBit/S 90%）可以实
现。
6.2 规格
项目
描述
EtherCAT
规格
物理层
100BASE-TX
通信连接器
RJ45 × 2（端子 CN3A=IN，CN3B=OUT）
网络拓扑结构
总线型
波特率
2 × 100 Mbps（全双工）
同步管理器
SM0：邮箱接收（主站 TO 从站）
SM1：邮箱发送（从站 TO 主站）
SM2：过程数据输出（主站 TO 从站）
SM3：过程数据输入（从站 TO 主站）
通信对象
SDO
：服务数据对象
PDO：过程数据对象
EMCY
：紧急事件
通讯协议标准
CoE
（
CANopen over EtherCAT
）
设备协议标准
IEC61800-7 CiA 402 Drive Profile
控制模式
CSP
（
Cylic SynDIronous Position
）循环同步模式
PP（Profile Position）协议位置模式
PV（Profile Velocity）协议速度模式
HM（Homing）回原点模式
同步模式
DC SynDIronization
FreeRun
循环周期
250us、500us、750us、1ms、2ms、4ms、8ms...20ms
主要端口配置
工作电压
24~48Vdc
；
24~80Vdc
总线地址设定
8 位平拨设定
数字输入
6
路输入功能
数字输出
2 路输出功能
报警设定
具有过流、过压等系列保护功能
DM3J 系列用户手册
37
6.3
状态说明
DM3J-EC 系列可以 RJ45 口上的指示灯来显示 EtherCAT 相关状态。
状态机
操作模式
无通讯
无模式
初始化
位置模式（PP）
预操作
——
——
速度模式（PV）
安全操作
——
——
回原点模式（HM）
操作
循环同步位置模式（CSP）
状态
通讯功能
初始化
主从站之间无通讯
预操作
邮箱通讯有效，无过程数据通讯，即 SDO 功能有效
安全操作
邮箱通讯及发送过程数据通讯有效，即 SDO 及 TXPDO 有效
操作
邮箱通讯、接收及发送过程数据通讯有效，即 SDO、RXPDO 及 TXPDO 有效
RJ45 网口灯定义说明：
RUN:运行状态：
名称
颜色
状态
描述
RUN
绿色
关
初始化状态
闪烁
预操作状态
单闪
安全操作状态
开
操作状态
ERR:错误指示灯：
名称
颜色
状态
描述
ERR
红色
关
无错误
慢闪烁
通信设置错误
单闪
同步错误或通信数据错误
双闪
请求看门狗超时
快闪烁
引导错误
开
内部总线看门狗超时
L/A ：
名称
颜色
状态
描述
L/A IN
L/A OUT
绿色
关
物理层链路无建立
开
物理层链路建立
闪烁
链路建立后交互数据
6.4 EtherCAT
从站信息（
ESI
）
EtherCAT 从站信息（ESI）文件是一个基于 XML 构建的文档，驱动器通过读取该文件来发布网络中可
访问的属性。
DM3J-EC556
驱动器的
ESI
文件可在雷赛官方网站上找到，名称“
DM3J-EC556_V1.****.xml
”，其中，
星号（****）表示版本号。
