DM3J 系列用户手册 12 3.2 基本连接图 注：数字量输 入接口，可做共阴 极接法，也可做共 阳极接法。 3.3 驱动器引脚分布
DM3J 系列用户手册
11
3.1.3 接地
请遵照以下内容进行接地处理。如果采取适当的接地处理，也可防止因干扰影响造成的误动作。
对接地电缆进行接线时，请注意以下几点：
接地电阻为 100ｍΩ以下。
务必采用单点接地。
步进电机与机械之间相互绝缘时，请将步进电机直接接地。
电机框架的接地或电机的接地
当步进电机经由机械接地时，开关干扰电流会从驱动器的主回路通过步进电机的浮游电容流出。为了防止这种现
象发生，请务必将步进电机的电机框架端子（FG）或接地端子（FG）和驱动器的接地端子相连。另外，接地端子必
须接地。
输入输出信号用电缆中出现噪音时
在输入输出信号用电缆中出现干扰等情况时，请将该输入输出信号用电缆的屏蔽线连接至连接器壳体后再进行接
地。电机动力电缆套有金属管时，对金属套管及接地盒实施单点接地。
电缆的固定
用导电性固定件(电缆夹)固定电缆的屏蔽层部分，并固定在接地板上。
铁氧体线圈
尽管铁氧体线圈可用于解决特定的 EMC 应用问题，但它们不是必需的。
DM3J 系列用户手册
12
3.2
基本连接图
注：数字量输入接口，可做共阴极接法，也可做共阳极接法。
3.3 驱动器引脚分布
DM3J 系列用户手册
13
各端子说明：
端子号
描述
CN1
电源端子
CN2
电机绕组线端子
CN3
IO
端子
CN4
通信信号端子

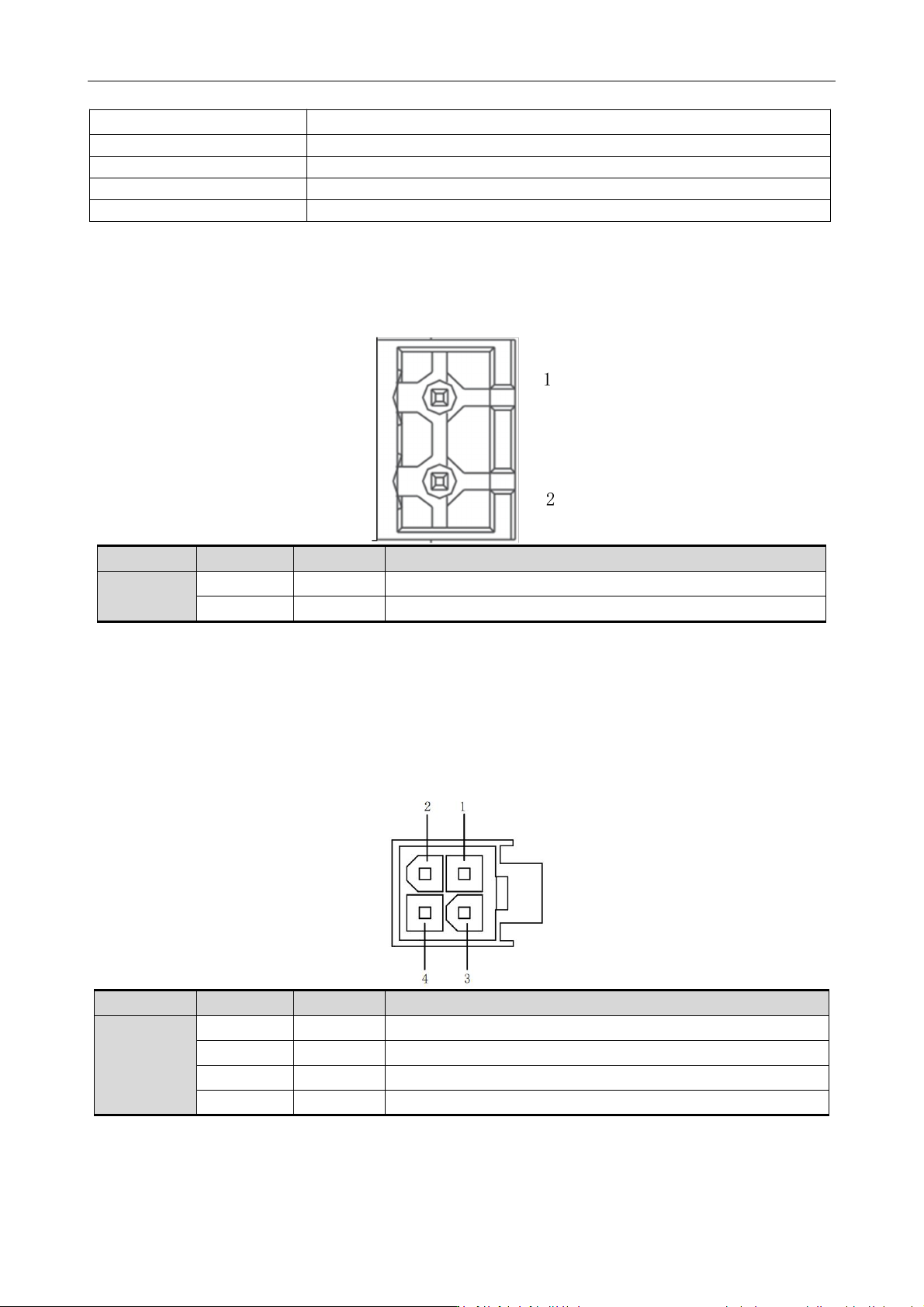

3.4 电源端子的连接
电源端子：
端子号
管脚号
信号
名称
CN1
1
GND
电源地
2
VDC
电源正输入端
注：线径≥0.3mm2 (AWG15-22) 。建议电源经过噪声滤波器供电，提供抗干扰性。
3.5 电机绕组端子的连接
端子号
管脚号
信号
名称
CN2
1
A+
电机线组 A 相正端
2
A-
电机线组 A 相负端
3
B+
电机线组 B 相正端
4
B-
电机线组 B 相负端
