DM3J 系列用户手册
12
3.2
基本连接图
注：数字量输入接口，可做共阴极接法，也可做共阳极接法。
3.3 驱动器引脚分布
DM3J 系列用户手册
13
各端子说明：
端子号
描述
CN1
电源端子
CN2
电机绕组线端子
CN3
IO
端子
CN4
通信信号端子
3.4 电源端子的连接
电源端子：
端子号
管脚号
信号
名称
CN1
1
GND
电源地
2
VDC
电源正输入端
注：线径≥0.3mm2 (AWG15-22) 。建议电源经过噪声滤波器供电，提供抗干扰性。
3.5 电机绕组端子的连接
端子号
管脚号
信号
名称
CN2
1
A+
电机线组 A 相正端
2
A-
电机线组 A 相负端
3
B+
电机线组 B 相正端
4
B-
电机线组 B 相负端
DM3J 系列用户手册
14

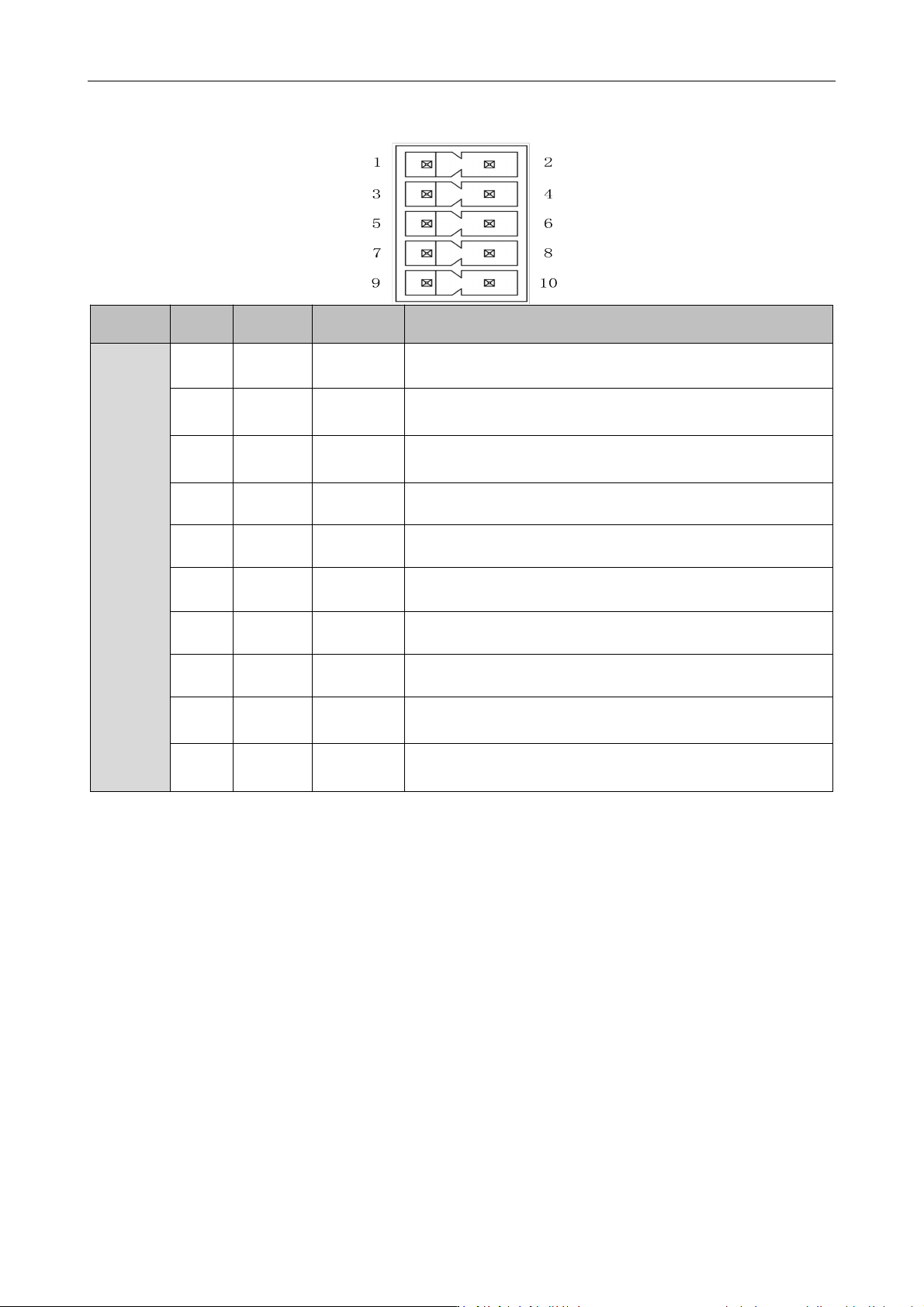

3.6 IO
信号的连接
端子号
管脚号
信号
输入/输出
名称
CN3
1
DI5
输入
数字输入信号 5，单端方式，12～24VDC，默认负限位输
入 NOT，
2
DI6
输入
数字输入信号 6，单端方式，12～24VDC，默认自定义输
入
3
DI3
输入
数字输入信号 3，单端方式，12～24VDC，默认回原点
HOME
4
DI4
输入
数字输入信号 4，单端方式，12～24VDC，默认正限位输
入 POT
5
DI1
输入
数字输入信号 1，单端方式，12～24VDC，默认探针输入
Probe1
6
DI2
输入
数字输入信号 2，单端方式，12～24VDC，默认探针输入
Probe2
7
COMI
公共端
外部输入控制信号公共电源正端，24Vdc；
可共阴极接法，也可共阳极接法
8
COMO
公共端
数字输出信号公共地；共阴极输出接法
9
DO1
输出
数字输出信号 1，单端方式，共 COM-，OC 输出，最大上
拉 30VDC，最大输出 100mA，默认报警输出
10
DO2
输出
数字输出信号 2，单端方式，共 COM-，OC 输出，最大上
拉 30VDC，最大输出 100mA，默认抱闸输出
注：线径≥0.12mm2 (AWG24-26) 。建议采用双绞屏蔽电缆，电缆长度尽可能短，建议不超过 3 米。
尽量远离动力线布线，防止干扰串入。请给相关线路中的感性原件（如线圈）安装浪涌吸收元件；直流
线圈反向并联续流二极管，交流线圈并联阻容吸收回路。
