DM3J 系列用户手册
39
6.7
过程数据对象（
PDO
）
6.7.1 PDO 概述
PDO 用于传输周期数据。周期数据是指在每个网络周期中，主站与从站之间传输的数据。这些数据都
是驱动器运行所必需的，如：控制字，状态字，设定点。
PDO 一般用于实时的数据更新；其分为接收 PDO(RXPDO)和发送 PDO(TXPDO)，前者的数据流方
向是主站到从站，后者则是从站到主站。
DM3J 的 PDO 功能支持同步周期的刷新方式，也支持非周期的更新方式。当主站选择为分布时钟同步
模式时，PDO 将按同步周期更新；如果选择自由运行模式，那么 PDO 数据的更新将是非周期性的。
PDO VS SDO:
对比项
PDO
SDO
通讯能力
32 字节(E)/8 字节(C)
一般为 4 字节(快速传输)
效率
高
低
优先级
高
低
实时性
实时
非实时
传输主动性
主动传输
被动传输（主站发起）
对象字典访问
间接访问
直接访问
访问 PDO 映射对象
访问任意对象
同步性
同步、异步
异步
应用场合
实时数据传输
配置 PDO 映射，参数设置
6.7.2 PDO 映射
通过 PDO 映射，可实现映射对象的实时传输。
DM3J 每个轴支持 4 组 RXPDO 和 2 组 TXPDO 同时传输，每个 PDO 对象可以映射 8 个对象字典对象
(最大长度 32 字节)。
6.7.3 PDO 动态映射
与 CIA DS301 不同，COE 使用 PDO 指定对象(1C12h/1C13h)来配置 PDO 映射对象
(1600h~1603h/1A00h~1A01h)到 PDO 对象同步管理器(同步管理器 2/3)，PDO 指定对象定义 。
6.7.4 PDO 动态映射过程
以为例：
A、 将 EtherCAT 状态机切换到预操作，此状态下可以用 SDO 来配置 PDO 映射。
B、 清除 PDO 指定对象的 PDO 映射对象，即设置 1C12-00h/1C13-00h 为 0。
C、 使 PDO 映射对象无效，即对 1600h~1603h/1A00h~1A01h 的子索引 0 赋值为 0。
D、 重新配置 PDO 映射内容，将映射对象按表 6.3 式写入到 1600-01h~1600-08h、1601-01h~1601-08h、
1602-01h~1602-08h 、1603-01h~1603-08h(1600h-01 开始写入的为 RXPDO 映射内容)、
1A00-01h~1A00-08h 或 1A01-01h~1A01-08h(1A00h-01 开始写入的为 TXPDO 映射内容)范围的对象
中。
E、 设置 PDO 映射对象的总个数，即将映射对象的个数写入到 1600-00h、1601-00h 、1602-00h 、
1603-00h、1A00-00h 或 1A01-00h 中，未配置映射内容的 PDO 映射对象总个数将为 0。
F、写有效的 PDO 映射对象索引到 PDO 指定对象，即将有效的 RXPDO 映射对象索引 1600h~1603h 写
入到 1C12-01h~1C12-04h 中，将有效的 TXPDO 映射对象索引 1A00h、1A01h 写入到 1C13-01h、
1C13-02h 中。
G、 设置 PDO 指定对象的总个数，即将映射对象个数写入到 1C12-00h、1C13-00h
H、 转换 EtherCAT 状态机到安全操作或以上，配置的 PDO 映射将有效。
DM3J 系列用户手册
40
6.8
同步模式
6.8.1 自由运行模式
自由运行模式下，DM3J 采用异步方式处理主站发送的过程数据；它仅适用于非同步运动模式，如原点
模式、协议位置模式等。
6.8.2 分布时钟同步模式
EtherCAT 通信的同步基于称为分布式时钟的机制。使用分布式时钟，所有设备通过共享相同的参考
时钟而达到彼此同步。从设备将内部应用程序同步到根据参考时钟生成的 Sync0 事件。

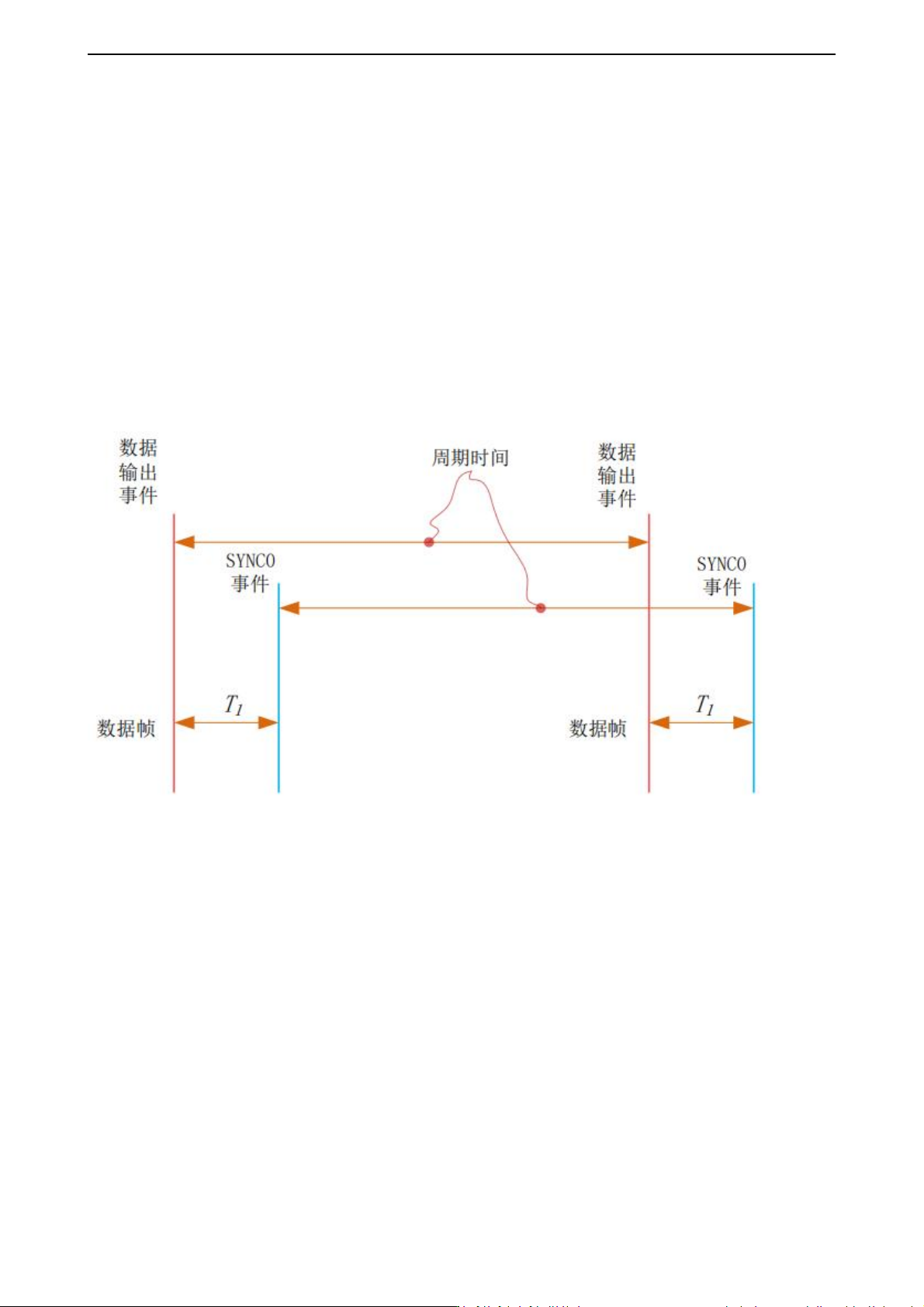

DM3J 系列采用下图所示的分布时钟同步方式，当主站发送过程数据到从站后，从站立即读取过程数据，
然后等待同步信号触发过程数据作用到驱动器。
过程数据必须提前于 SYNC0 信号 T1 时间到达 DM3J 驱动器，驱动器在 SYNC0 事件到来之前已经完成
了过程数据的解析和相关控制计算，当接收到 SYNC0 事件后，驱动器马上实施控制动作，此方式具有较
高的同步性能。
DM3J 系列用户手册
41
第七章 控制模式
7.1 DM3J
驱动系统运动步骤
A、EtherCAT 主站发送“控制字(6040h)”初始化驱动器。
B、驱动器反馈“状态字(6041h)”到主站，以示准备好(状态字指示)。
C、主站发送使能命令(控制字切换)。
D、驱动器使能并反馈状态至主站
E、主站发送回零命令进行回零(回零运动参数及控制字切换)。
F、驱动器回零完成并告知主站(状态字指示)
G、主站发送位置模式命令进行位置运动(位置运动参数及控制字切换)或者发送速度命令进行速度运动(速
度运动参数及控制字切换)。
H、驱动器执行运动完成(位置运动)，运动过程中 DM3J 反馈位置/速度到主站监视。
I、主站发送命令进行下一次运动。
7.2 CiA402 状态机

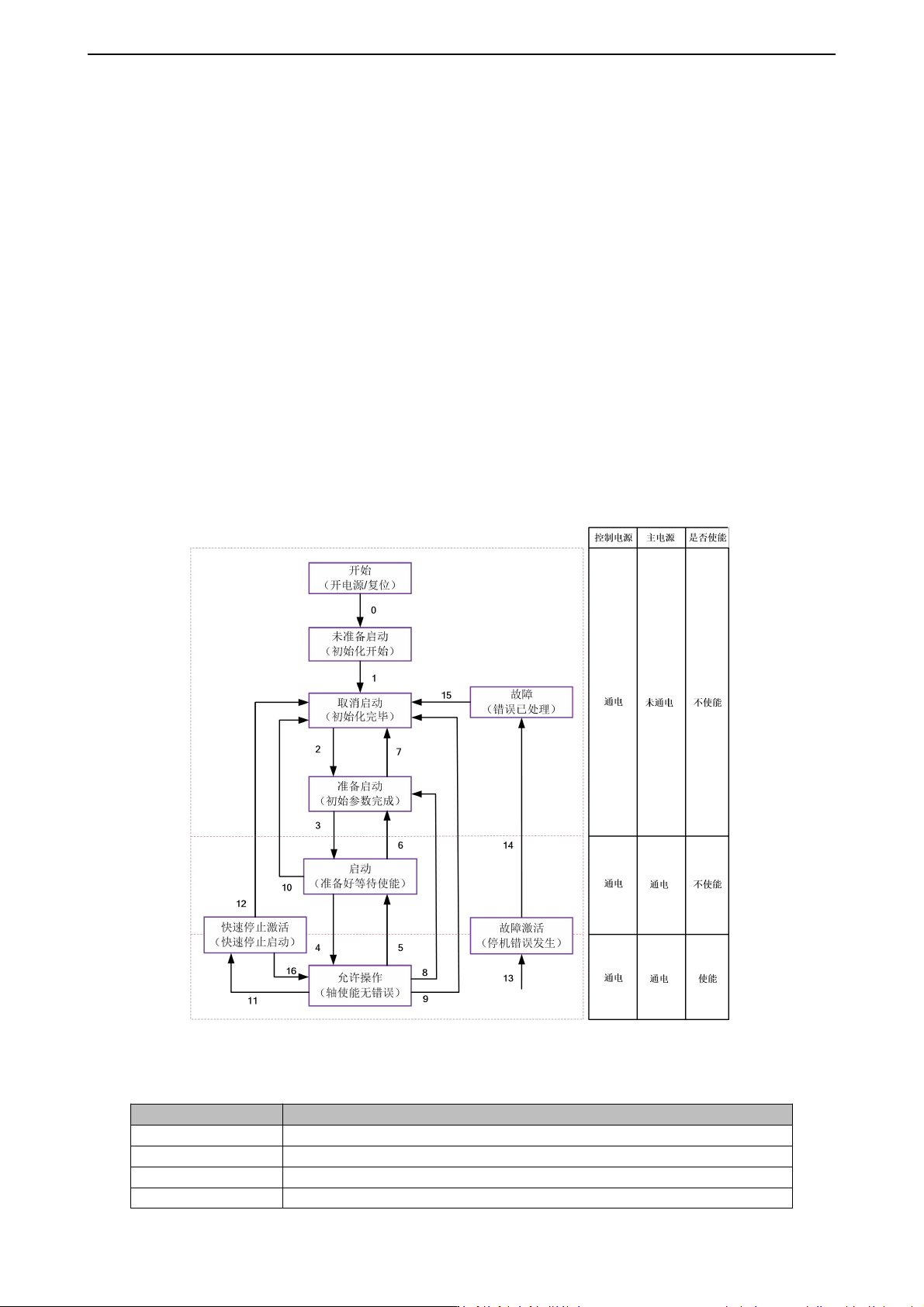

图 7.1 DM3J 的 402 状态机
图 7.1 中的状态对应驱动器动作如表 7.1 所列。
表 7.1 状态对应驱动器动作
状态
DM3J 驱动器动作
未准备启动
驱动器已供电，开始初始化；如有抱闸，抱闸锁紧；轴不使能
取消启动
初始化完毕，参数初始化，无故障；轴不使能
准备启动
参数初始化完成；轴不使能
启动
驱动器准备好，等待使能
