DM3J-EC556-步进驱动器-用户手册.pdf - 第24页
DM3J 系列用户手册 19 2 ）参数管理 界面 3 ）报警查看 界面
DM3J 系列用户手册
18
第四章 MS 调试软件
DM3J 系列驱动器支持 PC 调试软件，调试软件为：Motion Studio。
DM3J 系列驱动器正面板自带 TYPE-C 调试口。通过该调试口，连接雷赛上位机调试软件即可对驱动器
进行参数设置。

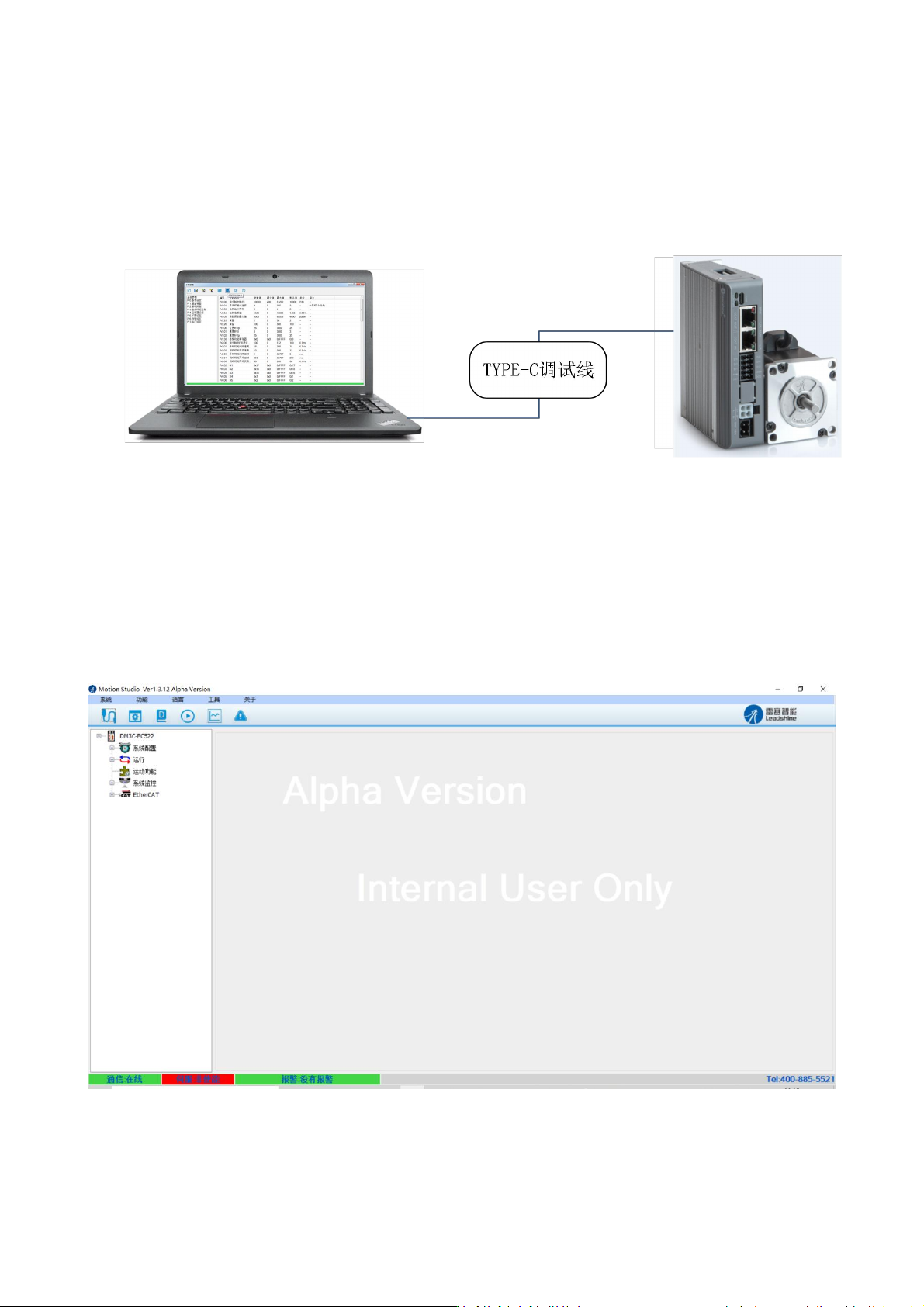

图 4-2 驱动器与 PC 的连接示意图
4.4.1 软件安装
1
）
DM3J
系列调试软件
Motion Studio
为绿色免安装调试软件，下载调试软件包，解压后即可使用。唯一
需要关注的是调试线的驱动安装。
2）初次使用时，需要安装 USB 驱动“USB_Driver”驱动程序，在软件包中可找到。
4.4.2 软件介绍
1
）软件界面：（以
DM3C
系列为例）
DM3J 系列用户手册
19

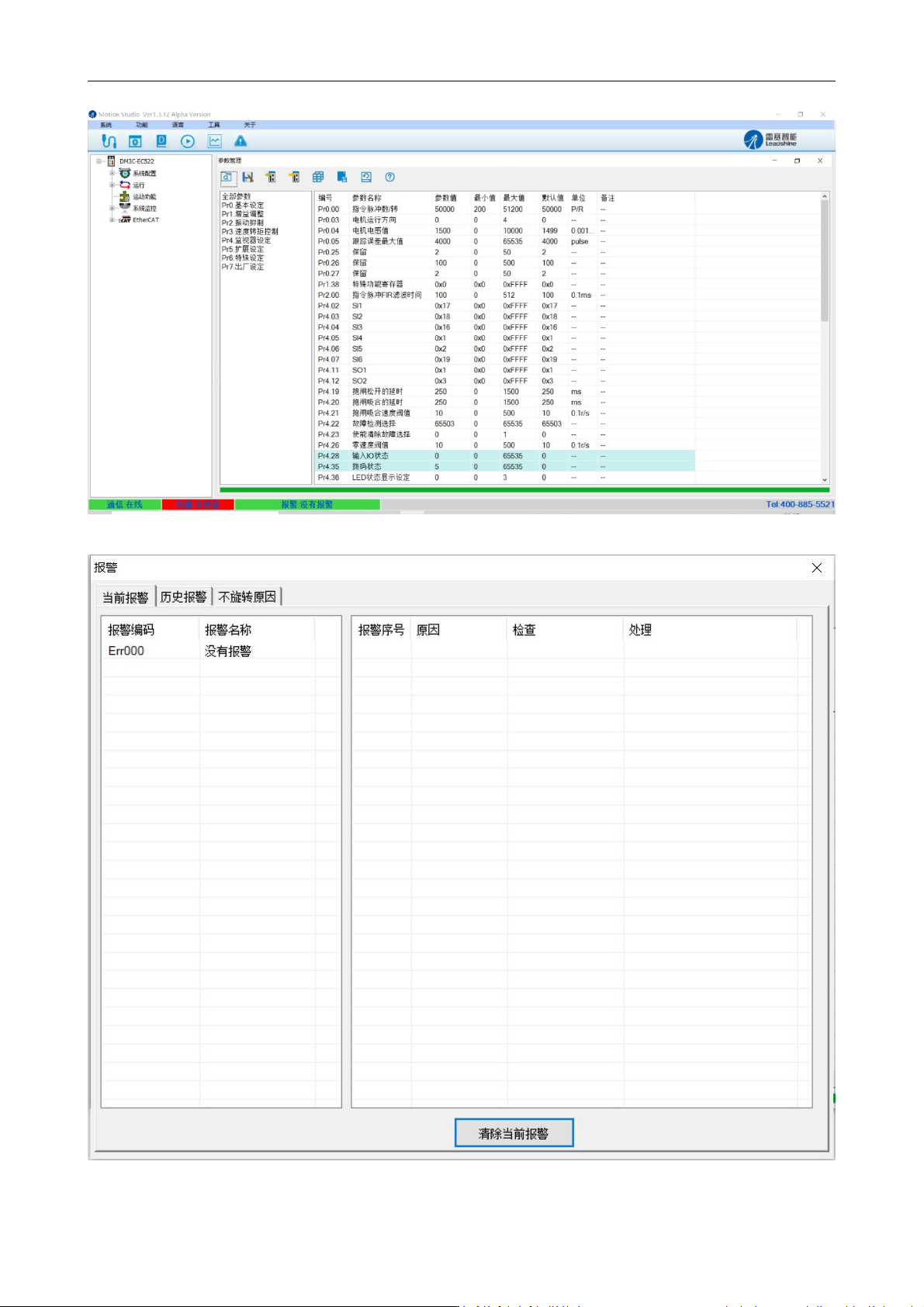

2）参数管理界面
3）报警查看界面
DM3J 系列用户手册
20

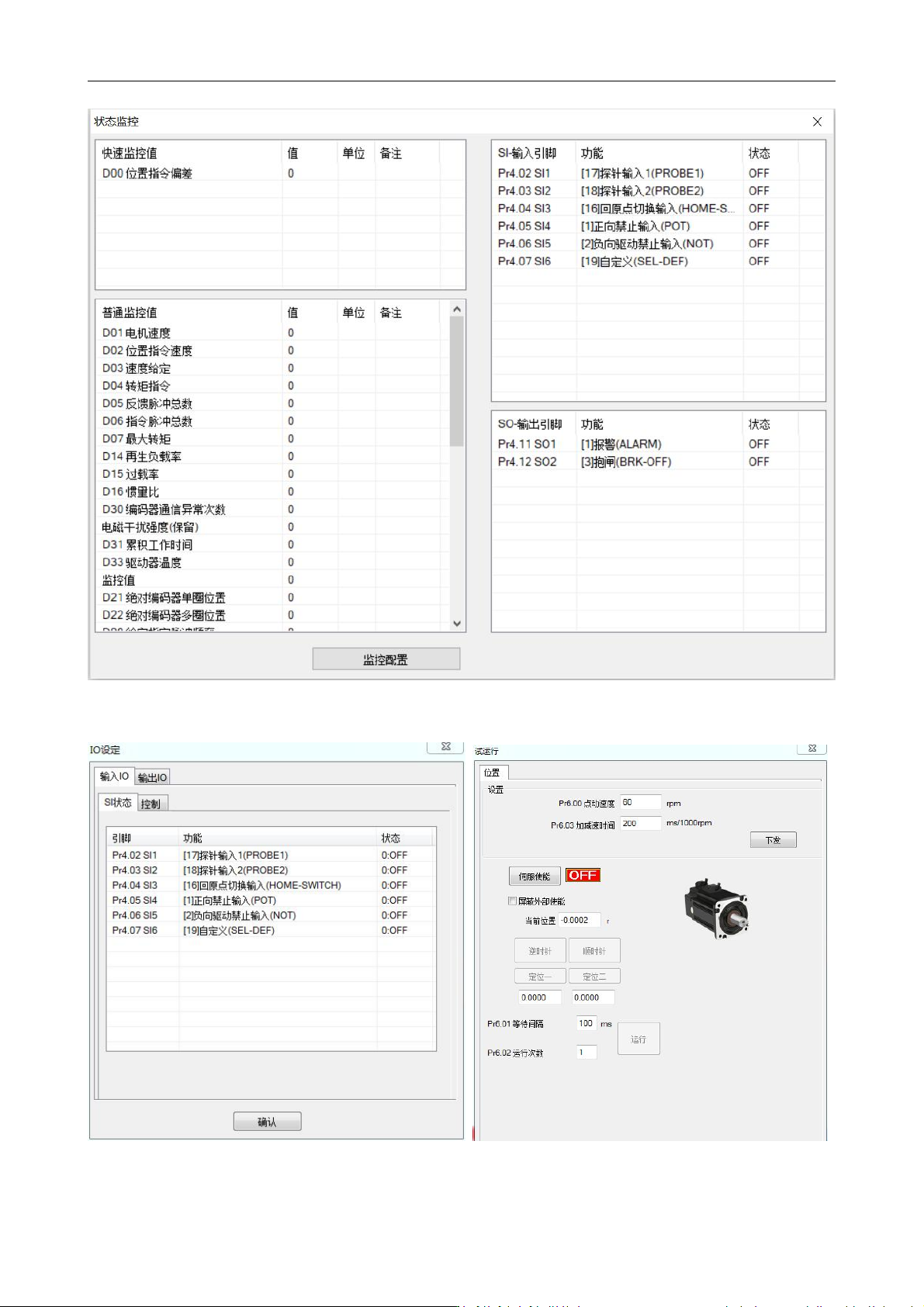

4）状态监控界面
5）IO 设定界面、试运行界面
