【2】 控制菜单
2-1．起动方法

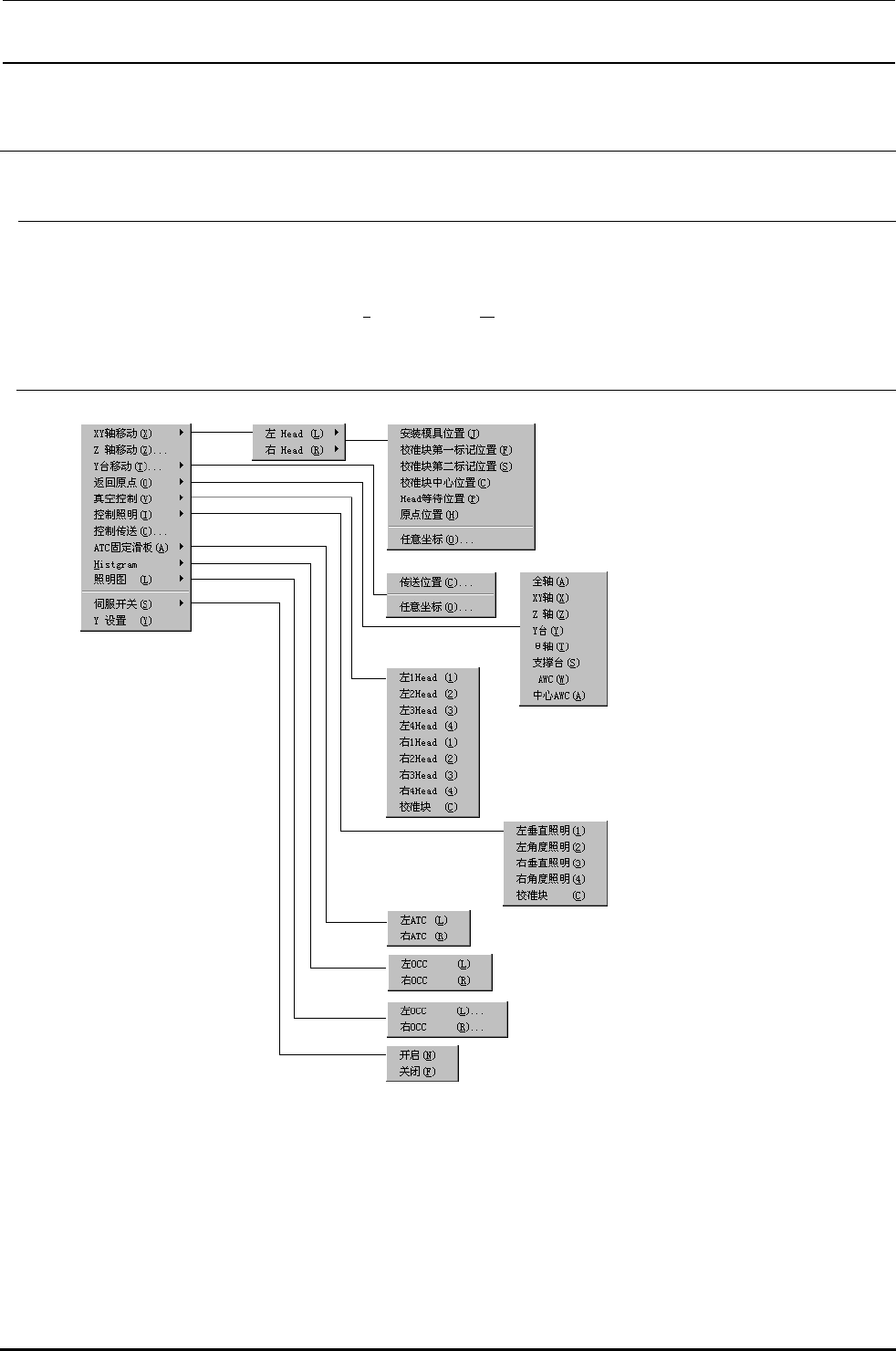

按F9 键之后，凸起菜单被显示（参照图 2-1），选择菜单实行动作。
设定为没有安装的装置不能选择[初始（
I）]的[附属（O）]菜单。
2-2．菜单内容
图 2-1
2-1
Rev.2.00
MS 参数
2-3．XY 轴移动
选择了 XY 轴移动之后，以下的菜单被显示出来。选择各位置之后，OCC 中心移动到其位置。

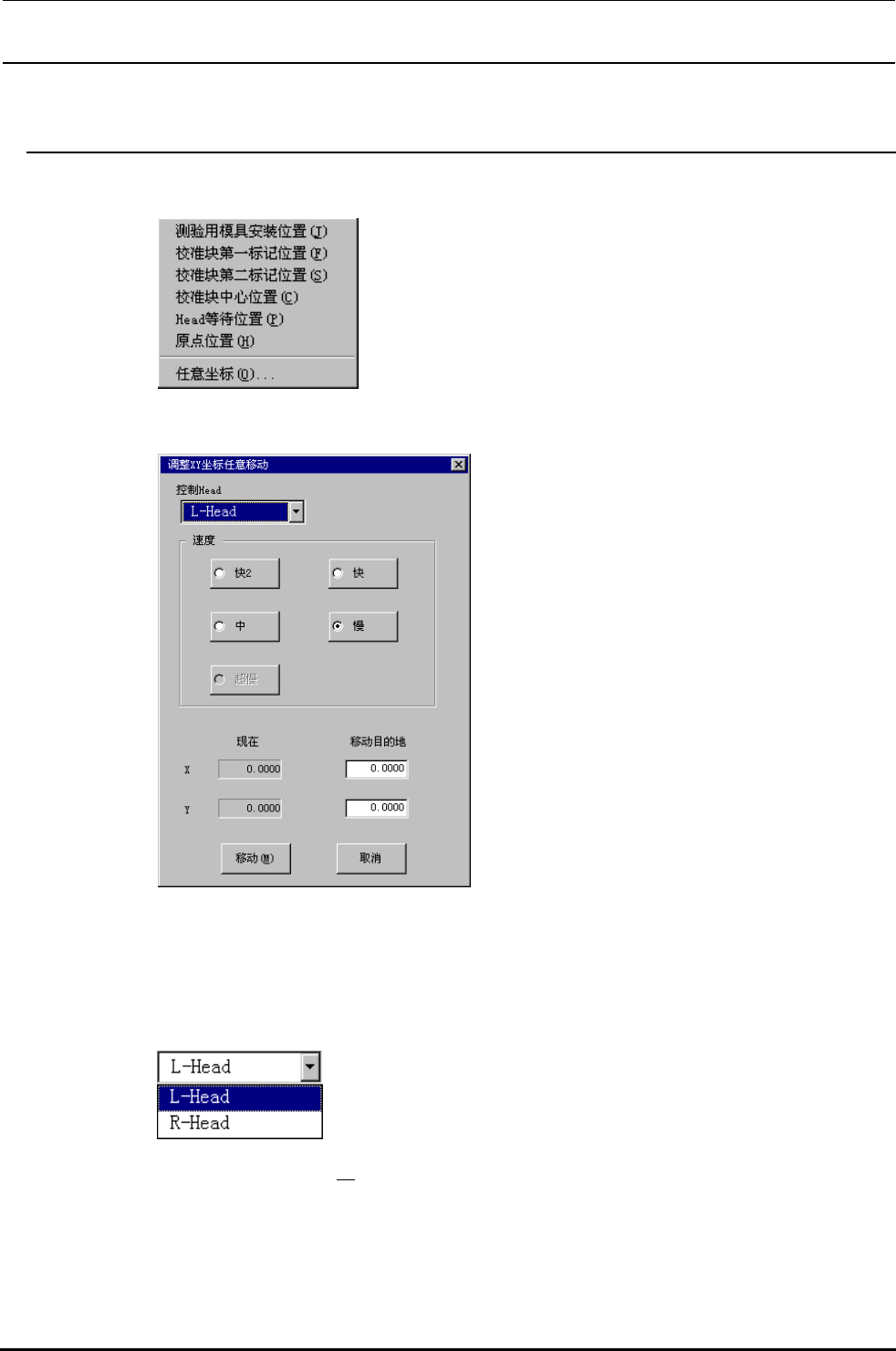

选择了任意坐标移动之后，下面调整 XY 坐标任意移动的画面被显示出来。
通过画面选择控制对象贴装头。
对机器安装的“使用装置”的设定没有影响。(没有被检查(不使用)装置也可以选择)
按 Alt +↓键，下列的一览表被显示出来。
输入移动目的地坐标，选择＜移动（
M）＞或按F3 键，移动到OCC中心被指定的坐标。
2-2
Rev.2.00
MS 参数
2-4．Z 任意坐标移动
从控制坐标选择[Z轴任意移动（

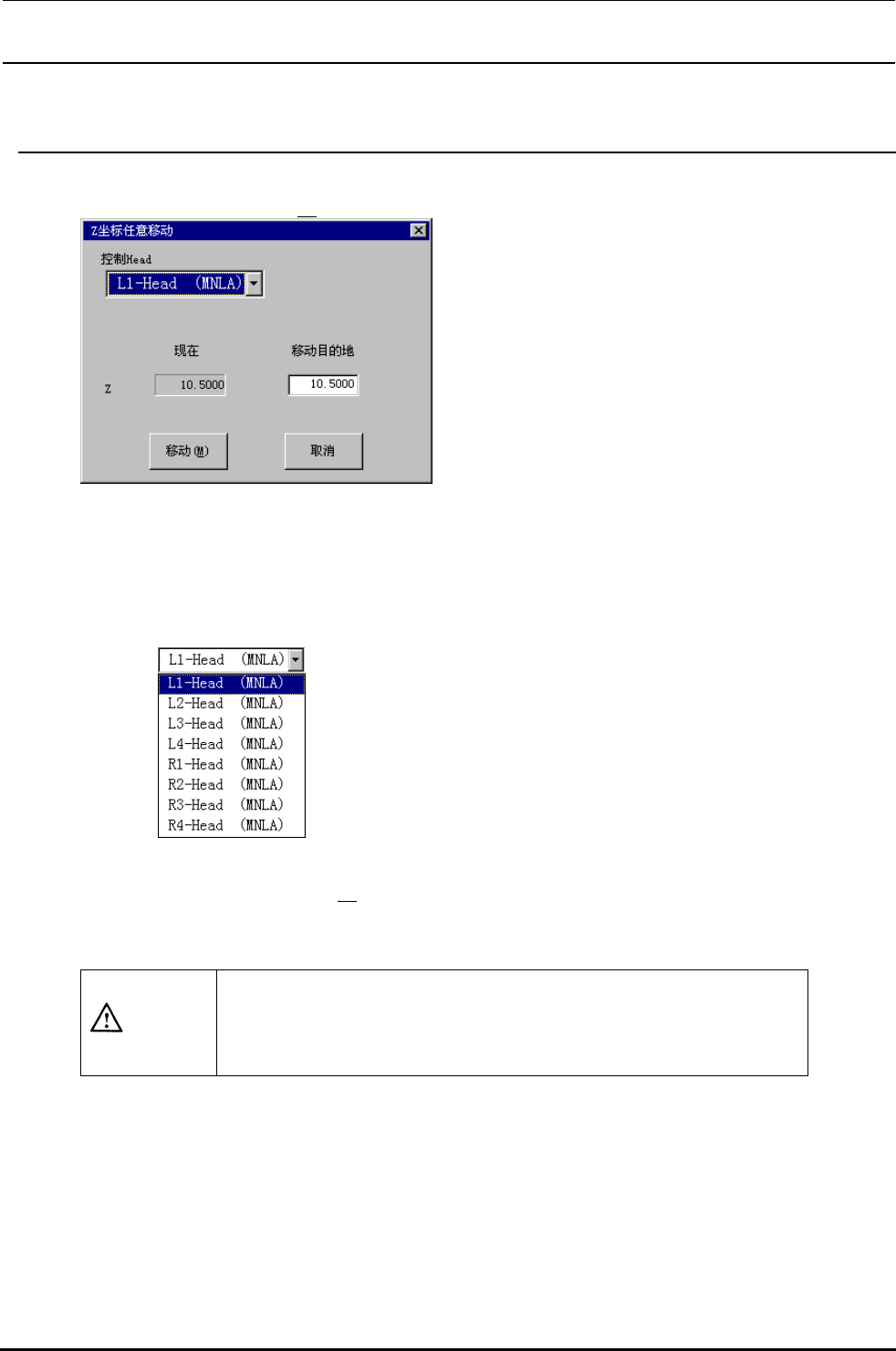

Ｚ）...]之后，下述Ｚ坐标任意移动画面被显示出来。
请选择控制对象贴装头。
不影响机器设置的“使用装置”时的设定。（没有被检查（不使用）的装置也可以选择）
按 Alt +↓键，下列画面被显示。
输入移动目标地坐标，选择＜移动（
Ｍ）＞或按F3 键。
选择的贴装头的 Z 轴移动到被指定的位置。
危险
下降 Z 轴时，请确定 Z 轴下面是否煤右供料器或传送轨等之后在下降。
Z 轴下降到供料器等上后，碰撞供料器，损坏装置。
2-3
