Rev.2.00 MS 参数 3-3． XY 修正系数 3-3-1． 功能 出货前，上述「直角调整」上输入取得的值。因此，本项目只有在 JUKI 有指示时实行变更。 3-3-2． 使用夹具 本设定不使用夹具。 3-3-3． 操作 选择了 [ 初期设定（ I ） ][XY 修正系数（ X ） ...] 之后，下列 XY 校正系数设定画面被显示。 注意 测定仅在工厂进行。万一，轴校正系数不明时，请输入 1.000000 。 3-4
Rev.2.00
MS 参数
＜３／６画面＞
准备完毕，请选择确定键。
选择确定之后，移动到 4 点标记的最初
标记位置。
＜４／６画面＞
请用示教，把监视器的十字游标调整的标
记中心的位置。
准备完毕，请选择确定键。
选择确定之后，识别比例尺板的 4 点标
记，取得比例齿板的倾斜度。同时，取得
轴辅助系数。
＜５／６画面＞
设置完毕。
选择了确定键之后，搬出刻度板。
＜６／６画面＞
完成全部处理。
选择确定键之后，返回到初始画面。
自动取得时得到的「磁性开关调整量」的值超过-0.08mm ～ 0.08mm 的范围时，请调整磁性开
关，重新调整直角。
例） 如果磁性开关调整量显示为-0.2mm 时，把 Y 轴右侧的
原点传感器向里移动 0.2mm。
调整后，请一定复位原点，重新调整直角。
磁性开关（Y 轴原点传感器）
调整直角取得的轴修正系数请在事项的 XY 修正系数设定画面取得。
但是，对于 X 的轴修正系数，请把 X、Xr 两个都设定为相同的值。
3-3
Rev.2.00
MS 参数

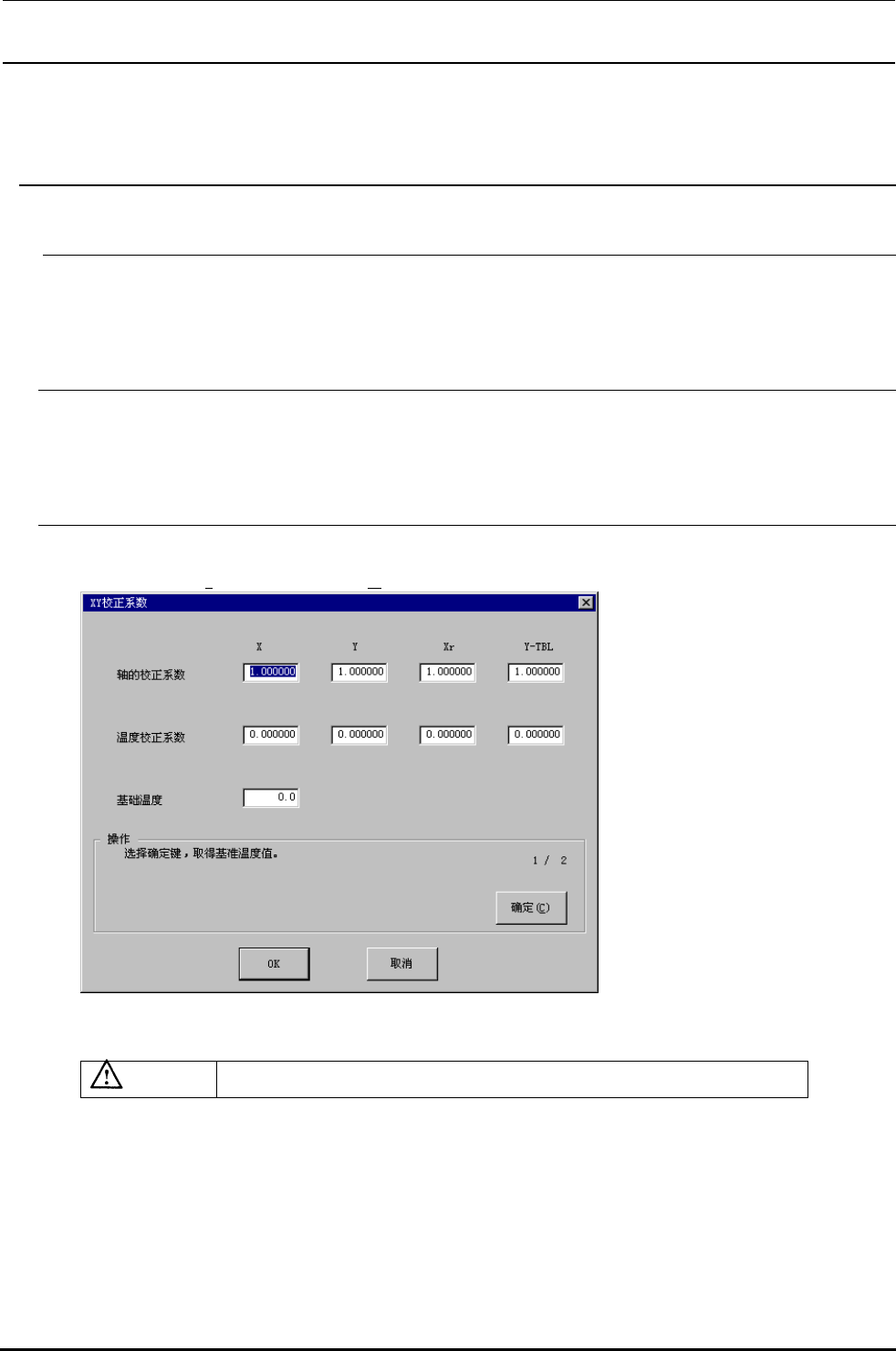

3-3．XY 修正系数
3-3-1．功能
出货前，上述「直角调整」上输入取得的值。因此，本项目只有在 JUKI 有指示时实行变更。
3-3-2．使用夹具
本设定不使用夹具。
3-3-3．操作
选择了[初期设定（I）][XY修正系数（X）...]之后，下列XY校正系数设定画面被显示。
注意 测定仅在工厂进行。万一，轴校正系数不明时，请输入 1.000000。
3-4
Rev.2.00
MS 参数

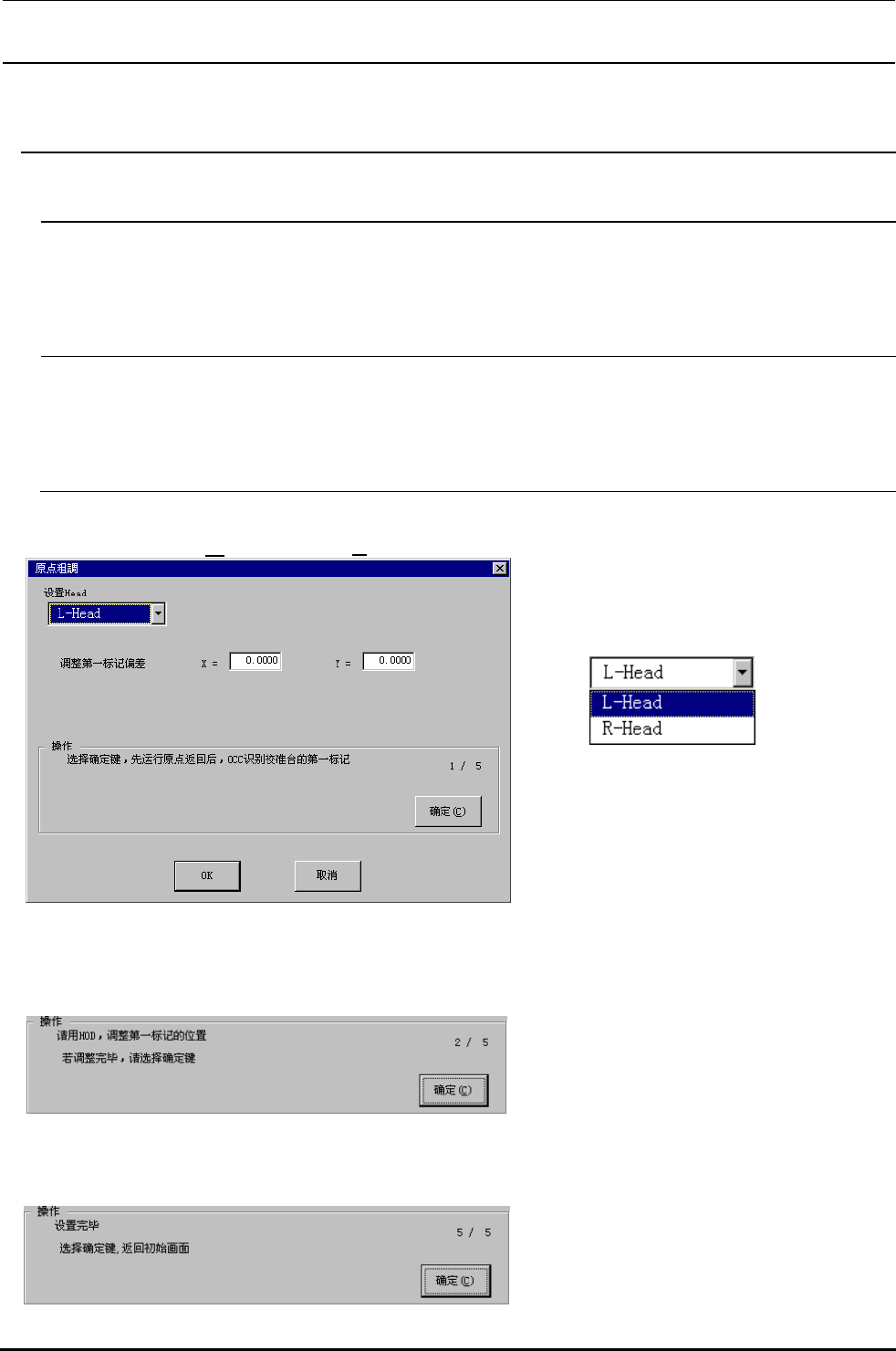

3-4．原点粗调整
3-4-1．功能
原点复位时，请进行示教，让校准部的第 1 标志位置移动到 OCC 中心。
3-4-2．使用夹具
本设定不使用夹具。
3-4-3．操作
选择了[初期设定（Ｉ）][原点粗调（R）...]之后，写列的原点粗调画面显示出来。
＜操作·１／５(左贴装头)＞
请同时按 Alt 键和↓键。下列的一览表被显
示。
请选择设定对象贴装头。
※不影响机器安装的“使用装置”时的设定。
没有检查(设定为不使用)的装置也可以选
择。
准备好之后请选择确定。
选择了确定之后，原点复位后 OCC 移动到
CAL 部第 1 标记，识别标记。由识别结果
显示对设计值的偏离。
识别标记发生异常后，清除偏离显示。
＜操作·２／５(左贴装头）＞
看ＯＣＣ的监视器，请用示教，把第１标记
调整到视野的中心。（没有变更也请进行
一次示教。）
＜操作·５／５（左贴装头）＞
设定完毕。
确定了选择之后，返回到初期操作画面。
3-5
