Rev.2.00
MS 参数
4-1-3．操作

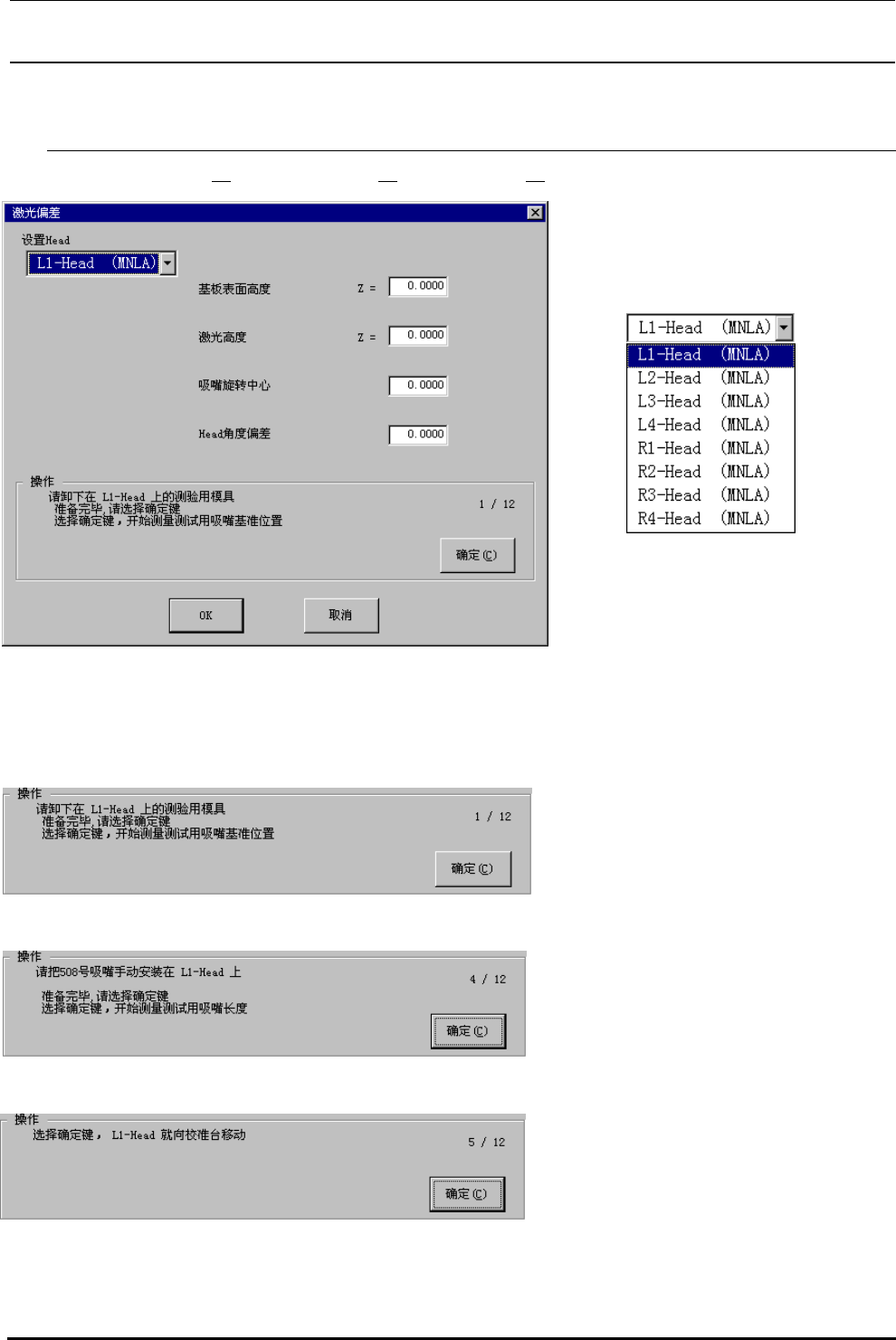

选择了[偏差设定（Ｏ）][激光偏差ト（Ｌ）][激光偏差（Ｏ）...]之后，显示出下面的激光偏差设定画
面。
＜操作·１／１２＞
请同时按 Alt 键和↓键。显示出下面的
一览。
请选择设定对象贴装头。
不影响机器设置的“使用装置”的设
定。没有检查（设定为不使用的）装置
也可以选择。
＜操作·１／１２续＞
从设定贴装头取下吸嘴。
准备完毕，请选择确定键。
选择确定键，检测吸嘴套的高度之后，进
行 θ 轴的原点复位。
＜操作·４／１２＞
请把 508 号吸嘴安装到设定贴装头。
准备完毕，请选择确定键。
选择确定键之后，测定吸嘴长度。
＜操作·５／１２＞
请选择确定键。设定贴装头移动到CAL 部。
4-4
Rev.2.00
MS 参数
＜操作·６／１２＞
通过示教确定测定的贴装头的508 吸嘴部
分在校准台的平部（无孔的位置）上。
不需要调整时，不用示教。
准备完毕，请选择确定键。
选择确定之后，测定设定贴装头的基板上
面高度。
＜操作·６／１２续＞
自动测量开始。测量内容如下。
①打开贴装头的真空，读取真空值。此时，真空值-80Kpa 以下，为异常。请确定吸嘴。
②下降 Z 轴，测量真空-80Kpa 以下的位置。
③计算测定位置和测定用吸嘴的长度到基板上面的高度。
＜操作·８／１２＞
从设定贴装头卸下吸嘴，设置夹具吸嘴。
准备完毕，请按确定键。
选择确定键之后，测定激光测定高度。
测定完毕后，从测定结果计算出激光高度
偏差。
＜操作·１０／１２＞
选择确定之后，用激光测定设定贴装头的
吸嘴旋转中心。
开始自动测定。测定内容如下。
0°到 15°单位，一边移动 θ 轴，反复 24 次
取平均值。
测定完毕，由测定结果计算出吸嘴旋转中
心。同时也更新角度偏离。
4-5
Rev.2.00
MS 参数
＜操作·１１／１２＞
请从设定贴装头取下吸嘴。准备完毕，请
选择确定键。
＜操作·１２／１２＞
设置完毕。
选择了确定键、返回初始画面。
4-1-4．MSP 允许值
※ 确定基板上面高度，确定偏差值在 1～5mm 的范围内。如果偏置值超过此范围，请偏移一点皮带
轮和皮带的组装位置，从新取得 MS 参数。
MSP 值不良时
Ｎ
ｏ
项目 MSP 允许位置
异常位置 调整（检查项目）
１ 基板上面高度
±１
～５㎜
贴装精度不良 Z轴马达组装
２ 激光高度 ±１㎜ 贴装精度不良 Z轴马达组装
激光传感器
Ｌ１、Ｒ
１
３０±２
Ｌ２、Ｒ
２
４７±２
Ｌ３、Ｒ
３
６４±２
Ｌ４、Ｒ
４
８１±２
吸嘴中心
间
１７±０．０２
３ 吸嘴旋转中心
同时吸附不良
贴装精度不良
贴装头吸嘴轴的安装
精度
激光传感器
４ 角度偏差 -179°以上 180°以下 同时吸附时的吸
附异常错误
4-6
