Rev.2.00
MS 参数
3-5．附属装置(选项)
3-5-1．功能
设定为安装了附属装置。
使用夹具
本设定不使用夹具。
3-5-2．操作
选择了[初期设定（
I）][选项（O）] [选项（O）...]之后，下列选项设定画面显示出来。
3－5－3－1．单元传送/供料器
选择了单元传送/送料器之后，左图被显示
出来。
把安装的单元变更为未安装之后，机器设
置的“使用单元”便自动变成“不使用。
追加单元等，从未安装变更为安装之后，
机器设置的“使用单元”自动地变成“使
用”。
3-7
Rev.2.00
MS 参数

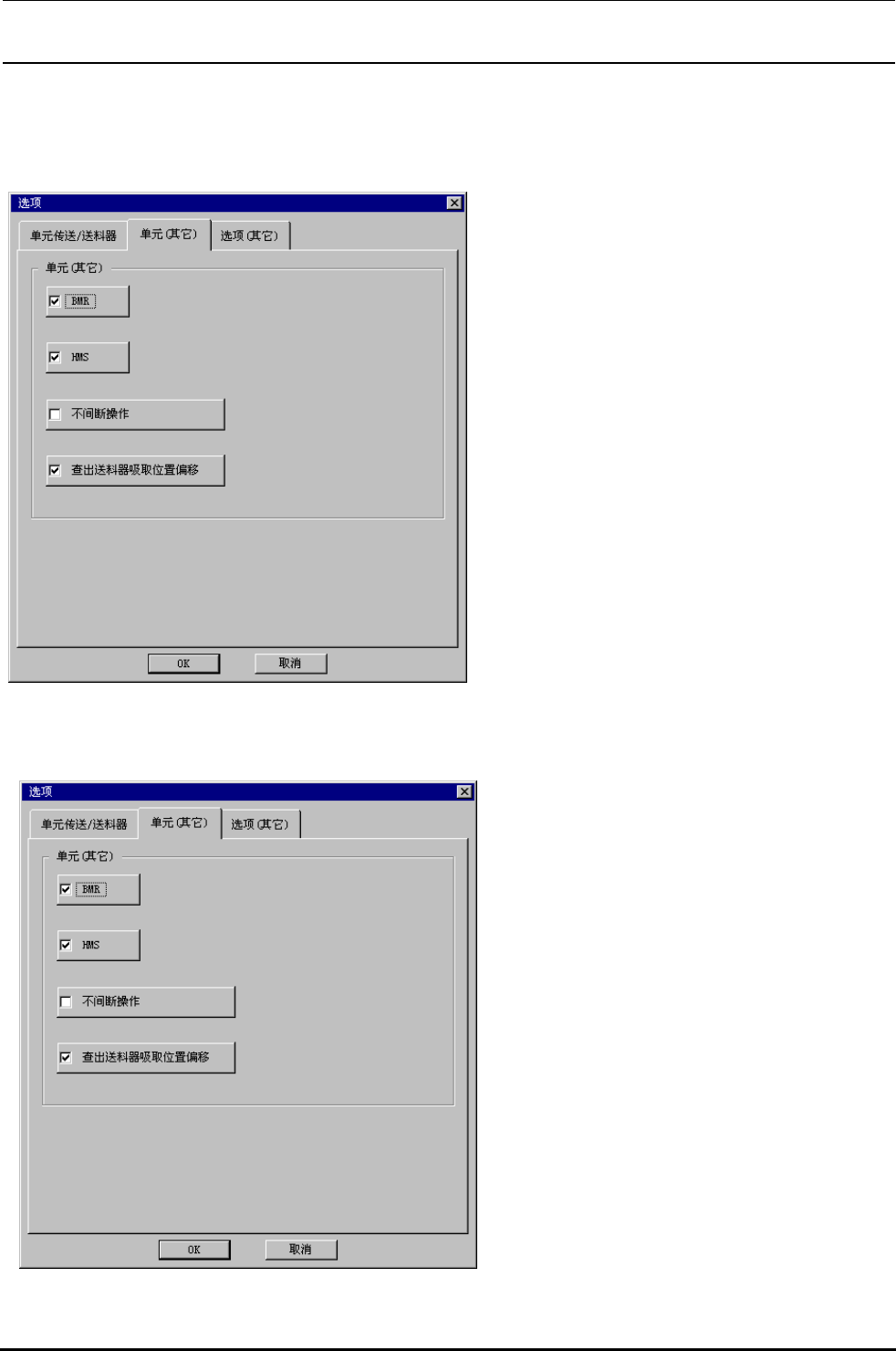

3－5－3－2．单元(其它)
选择了单元(其它)之后，下列的画面被显示出来。
安装的单元变更为未安装之后，机器设置的“使用
单元”对应的装置自动地变成“不使用”。
追加单元等由未安装变更未安装之后，机器设置
的“使用单元”对应的装置自动地变更“使用”。
3－5－3－3．选项(其它)
选择了选项(其它)之后，下列的画面被显示出来。
用黑点选择安装的单元。
把安装的单元变更为未安装之后，机器设置的
“使用单元”对应的装置自动地变成“不使用”。
追加单元等把未安装变更为安装之后，机器设置的“使用单元”对应的装置自动地变更为“使用”。
3-8
Rev.2.00
MS 参数
3-6．动作规格
3-6-1．功能
设定各轴的动作和传送动作的详细规格。
3-6-2．使用夹具
本设定不使用夹具。
3-6-3．操作
选择了[初期设定（
Ｉ）][动作规格（Ｓ）...]之后，下面的画面显示出来。各项目请用黑点选择动作规
范。
3－6－3－1．动作规范（传送基本设置）
选择动作规范（传送基本设置）之后，左
面的画面显示出来。请用黑点选择动作规
范。
3-9
