4-14．真空校准
4-14-1．功能
比较组装装置时工厂取得的 MS 参数的真空值和自我校准取得的现在值分析故障。通常，MS 参数的
操作只在工厂进行，不需要重新取得。操作仅进行自我校准。
4-14-2．使用夹具
本设定不使用夹具。
4-14-3．操作
选择了[偏差设定（Ｏ）][真空校准]之后，显示出真空校准的画面。
＜操作・１／４（达到真空状况）＞
选择用设定贴装头测定的贴装头，按照操
作程序进行操作。
首先，测定“达到真空状况”。打开真空电
磁阀之后，就可以确定贴装头的真空传感
器和
ATC 真空传感器的测定值是如何变
化的。
4-45
Rev.2.00
MS 参数

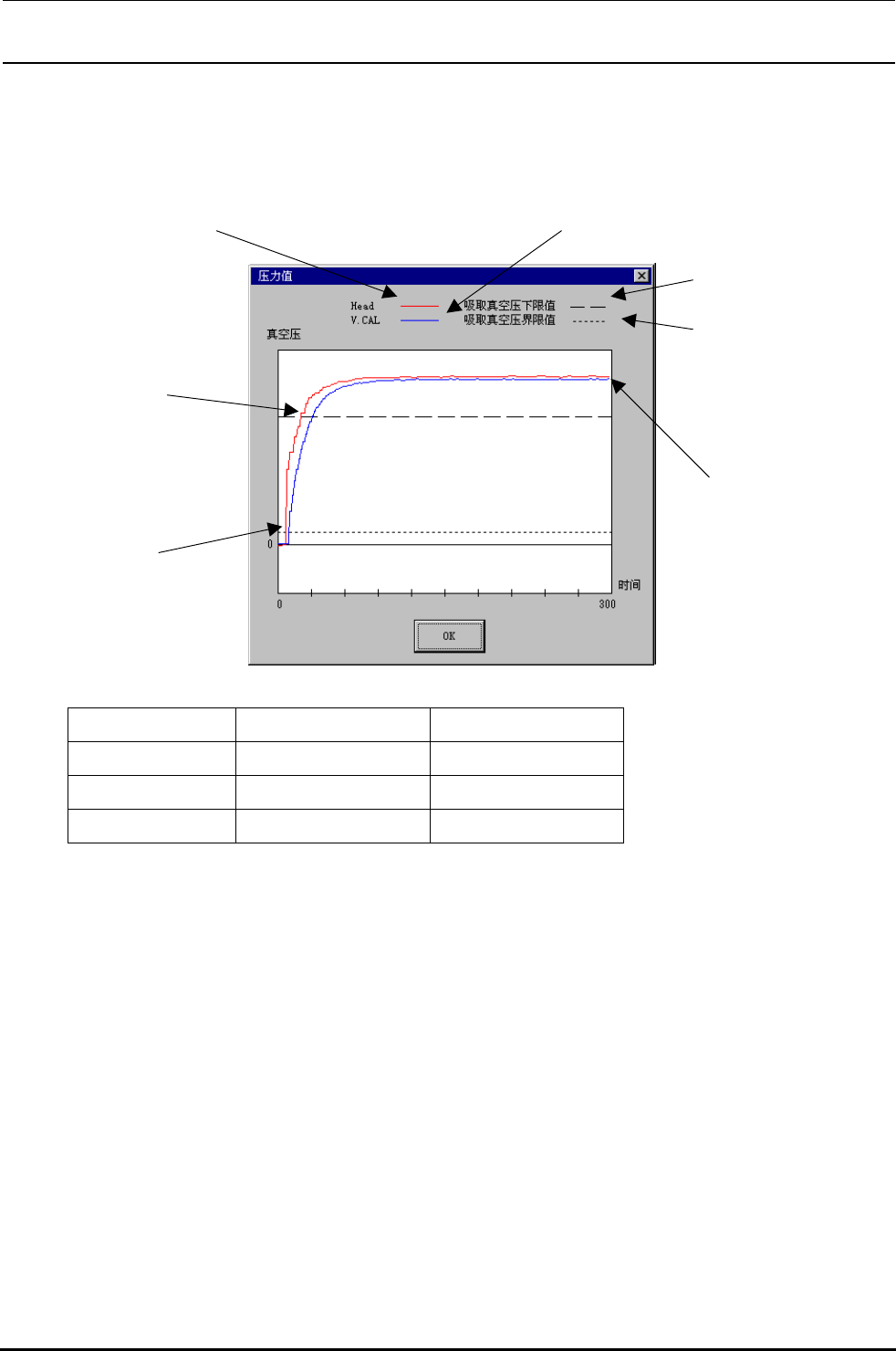

显示的曲线图表和画面测定值图下所示。
标准值如下所示。
贴装头真空传感器的测定值
V
.CAL 真空传感器的测定值
66.7kPa
6.67kPa
达到真空时间
达到真空压力
开始真空时间
Head V. CAL
到达真空压力 -82～-88Kpa -80～-90Kpa
达到真空时间 25～40ms 25～45ms
开始真空时间 5～10ms 10～15ms
选择了 OK 之后，返回原来的画面。
