Rev.2.00

MS 参数

⑤ MS 参数值变更之后，结束时以下的内容被显示出来。

保存MS 参数值时请选择是（Y），不保存时请按否（N），不想结束 MS 参数设置时请按取消。

⑥ 接着是否设置 I/O 安全方向的询问显示出来。除贴装头与其它装置相碰以外请选择是。

1-3．构成

MS 参数的操作菜单分位初期设定，偏差设定以及其它。

・初期设定：主要使用于组装装置时使用。详细内容请参照第 3 章。

・偏差设定：更换机器零件等时使用。详细内容请参照第 4 章。

・其它：更换 BASE-FEEDER 基板、I/O CPU 基板以及更换了 IMG-CPU 基板后，把动作程序拷贝到

各基板时使用。详细内容请参照第 5 章。

另外，按 F9 键之后，控制菜单被显示出来。详细内容请参照第 2 章。

1-3

Rev.2.00

MS 参数

1-4．MS 参数的保存地方

FX-1 的 MS 参数储存在 D：\Juki\Data 的文件夹里，而 FX-1R 的 MS 参数储存在 D：\FX1R\Data

文件夹里。

文件名称和功能如下。

FX1 FX-1R

CTL_FX1.DAT CTL_FX1R 机械控制参数

DSN_FX1.DAT DSN_FX1R.DAT 吸嘴长度、高度等的设计尺寸

MPD_FX1.DAT MPD_FX1R.DAT 主体的机械有关设计值

MSP_FX1.DAT MSP_FX1R.DAT MS 参数

OPT_FX1.DAT OPT_FX1R.DAT 选项信息、选项操作

POS_FX1.DAT POS_FX1R.DAT 主体的机械有关安装尺寸

SUP_FX1.DAT SUP_FX1R.DAT 机器设置信息

另外、后备用的 MS 参数保存在 SAFETY 基板的 FLASH ROM 里。

保存 MS 参数的后备时、请按照以下的程序在软盘里编制后备文件。

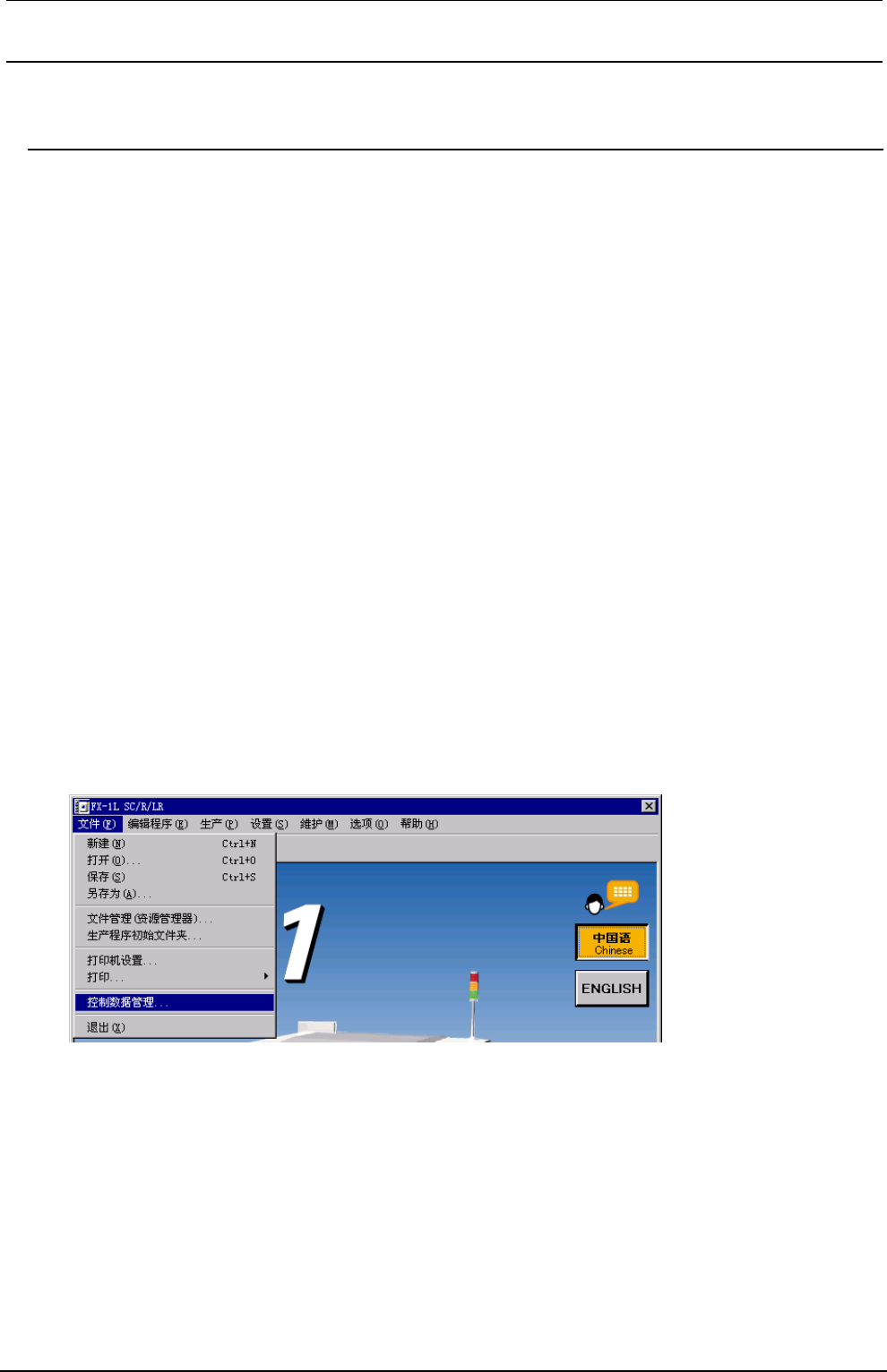

① 请选择文件 → 控制数据管理。

1-4

Rev.2.00

MS 参数

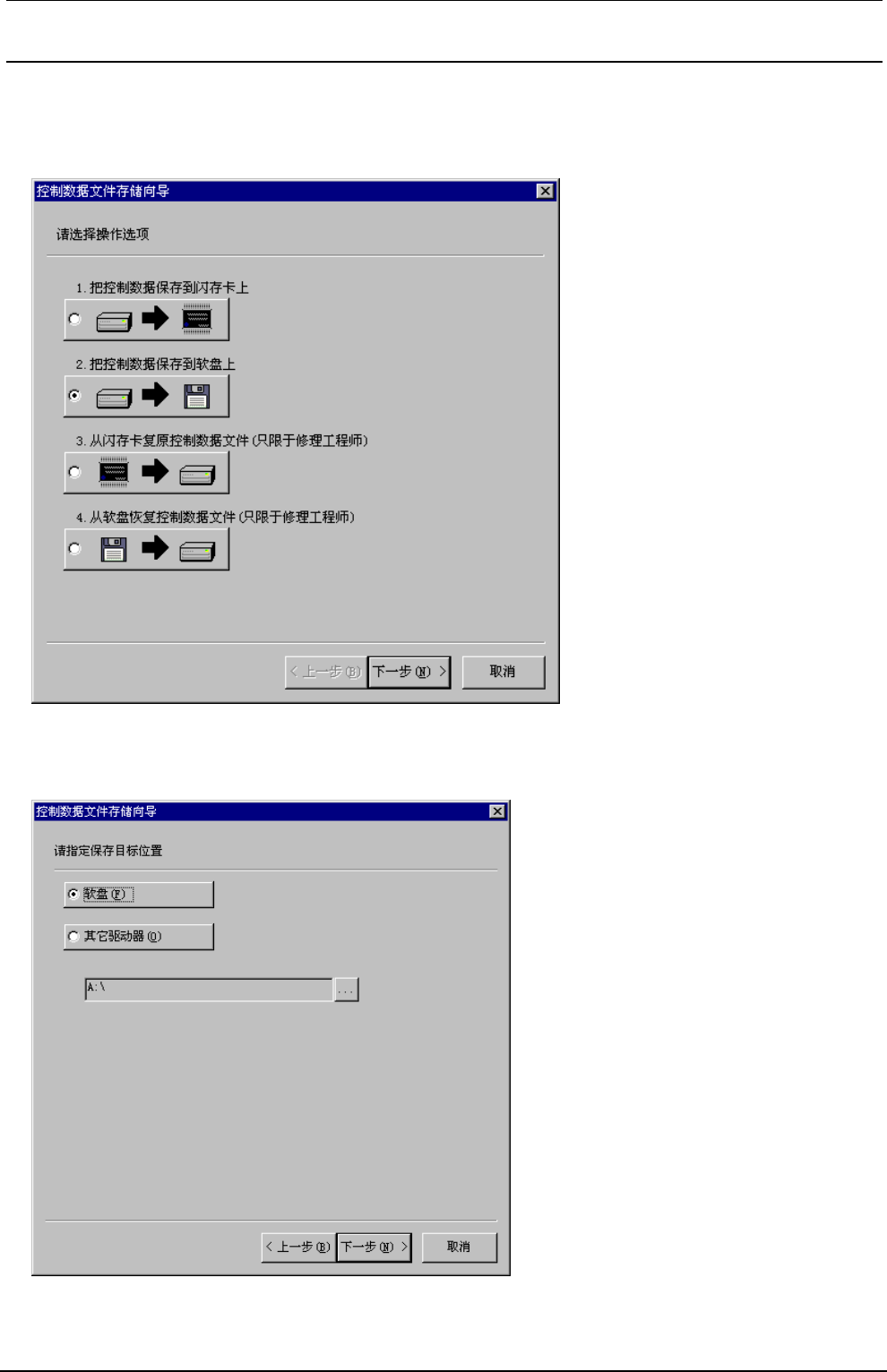

② 控制数据文件存储向导被显示出来。这时,请选择「2.把控制数据保存到软盘上」、然后选择下一步

（N）。

③ 请确定保存软盘，然后选择下一步（N）。

1-5
