4-13．Head(贴装头)等待位置
4-13-1．功能
设定搬入基板时、生产结束时、拆卸吸嘴时以及其它情况时（默认和显示）的贴装头等待位置。
4-13-2．使用夹具
本设定不使用夹具。
4-13-3．操作

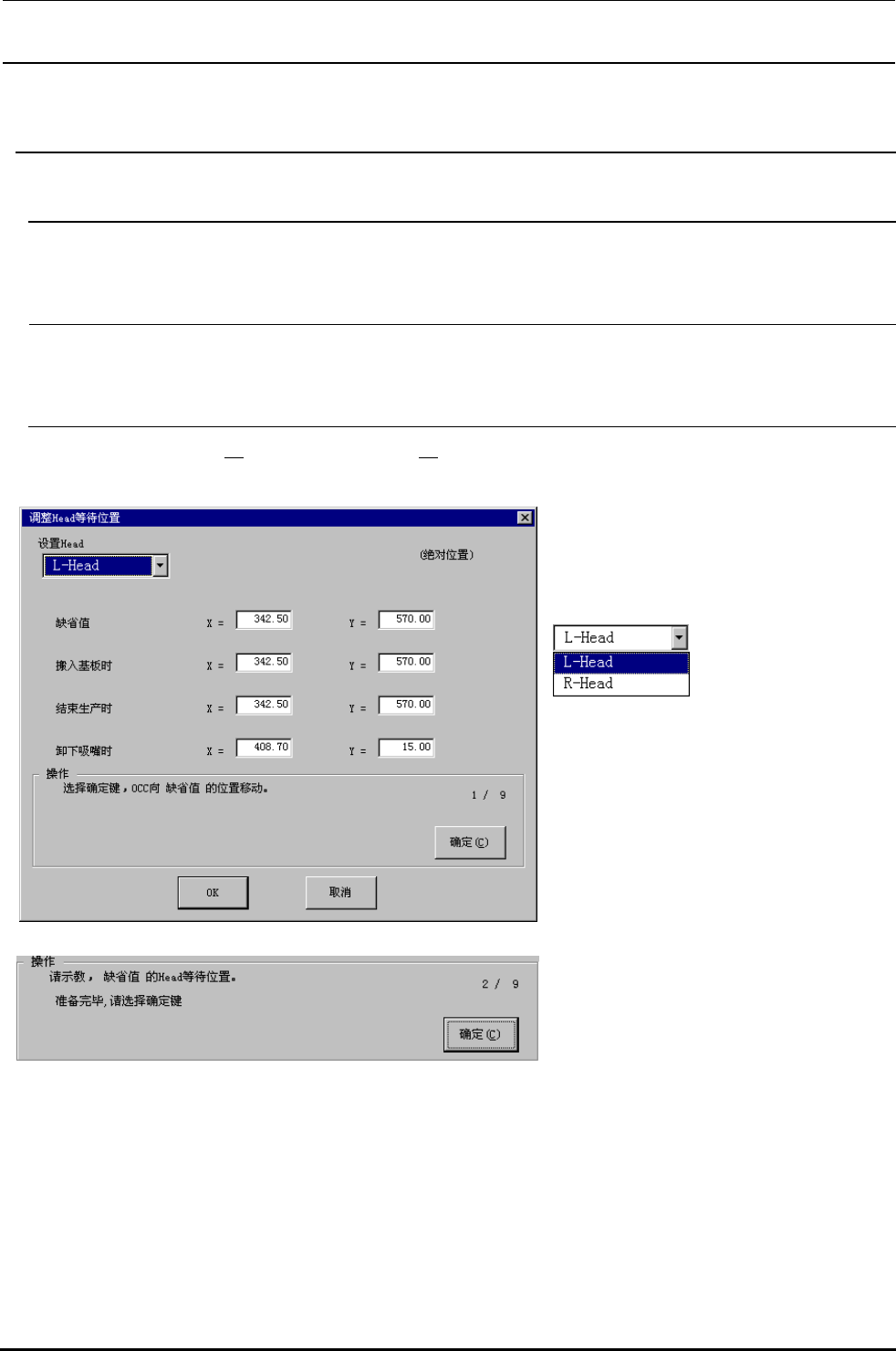

选择了[偏移量设置（Ｏ）][Head等待位置（Ｅ）...]之后，下列的贴装头等待位置设定画面被显示。
＜操作·１／９＞
按 Alt +↓键，下列一览表被显示。
在凸起画面上选择设定对象贴装头。
※不影响机器设置的“使用装置”的设定。
没有检查（设定为不使用）装值也可以选
择。准备完毕，请选择确定键。
选择了确定键之后，OCC 向缺省值的贴
装头等待位置移动。
＜操作·２／９＞
请示教，计算缺省值的 Head 等待位置，
请按
HOD 的确定键。
示教结束之后，根据计算的坐标更新缺省
值的贴装头等待位置。
准备完毕，请选择确定键。
选择了确认键之后，下列的贴装头等待位
置设定画面显示出来。
4-43
Rev.2.00
MS 参数
＜操作·９／９＞

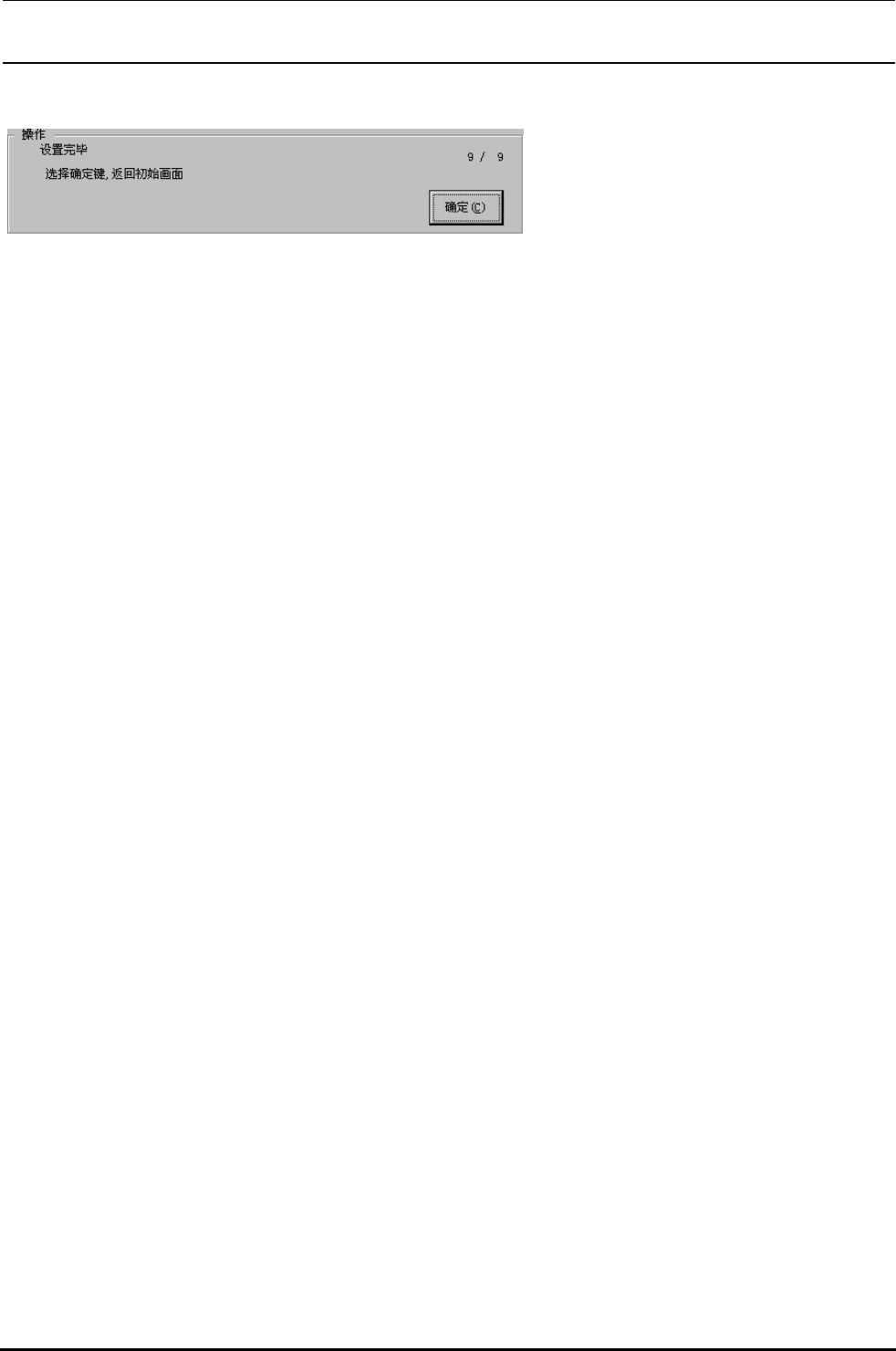

设定完毕。
选择了确定键之后，返回初始画面。
※直接输入坐标值，把游标对准坐标值，进行示教也可以取得坐标值。
※初期值的缺省以外是校准部的中央。
4-44
Rev.2.00
MS 参数
4-14．真空校准
4-14-1．功能
比较组装装置时工厂取得的 MS 参数的真空值和自我校准取得的现在值分析故障。通常，MS 参数的
操作只在工厂进行，不需要重新取得。操作仅进行自我校准。
4-14-2．使用夹具
本设定不使用夹具。
4-14-3．操作

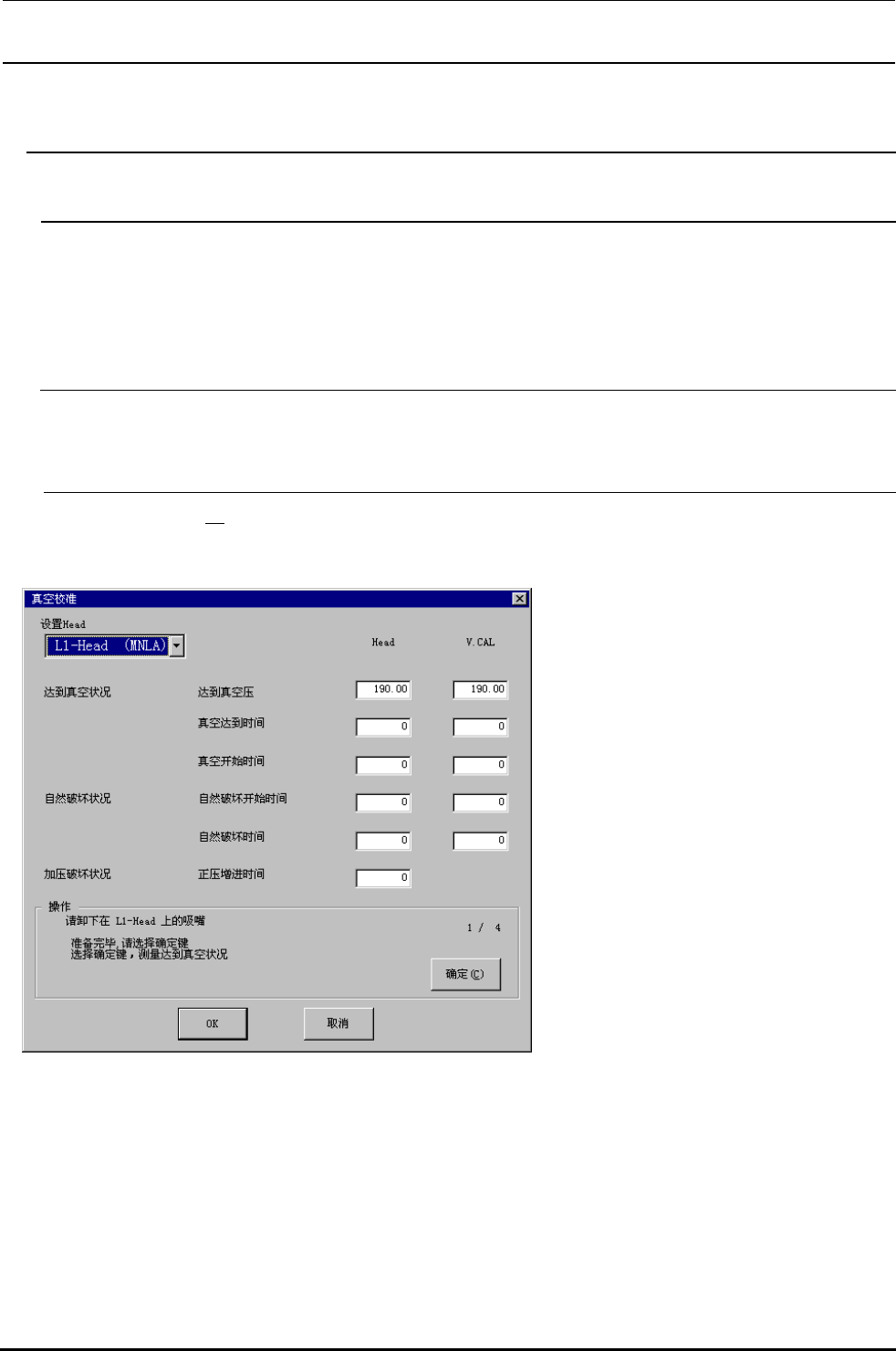

选择了[偏差设定（Ｏ）][真空校准]之后，显示出真空校准的画面。
＜操作・１／４（达到真空状况）＞
选择用设定贴装头测定的贴装头，按照操
作程序进行操作。
首先，测定“达到真空状况”。打开真空电
磁阀之后，就可以确定贴装头的真空传感
器和
ATC 真空传感器的测定值是如何变
化的。
4-45
