Rev.2.00
MS 参数
2-5．Y 台移动
选择了 Y 台移动之后，下列的菜单被显示。选择了各位置之后，Y 台的标准轨道被移动到该位置。
选择了任意坐标移动之后，下列的 Y 台任意坐标移动画面被显示出来。
输入移动位置坐标，选择<移动(M)>按键或按 F3 键之后，Y 台的标准轨道移动到被指定的坐标。
2-4
Rev.2.00
MS 参数

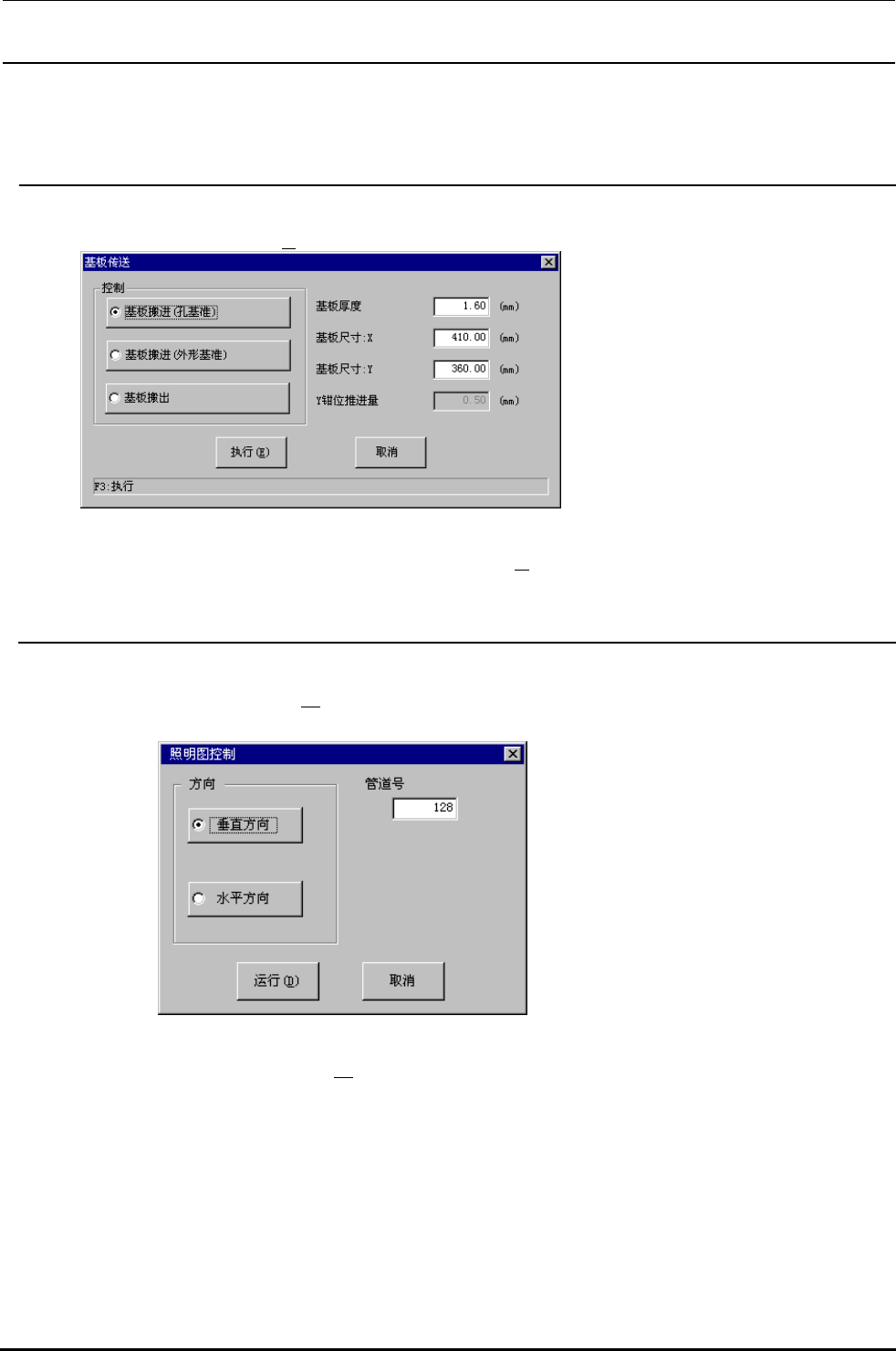

2-6．传送控制
从控制菜单选择[传送控制（C）...]之后，下列的基板传送控制画面被显示。
输入基板厚度、基板X尺寸、基板Y尺寸，选择＜运行（D）＞按键，或按F3 键实行运行控制。
2-7．照明图
从控制菜单选择[照明图控制（
Ｌ）]。
下列照明图控制画面被显示。
输入方向、管道号，选择＜运行（
Ｄ）＞按键或按F3 键。
取得被指示位置的照明图。
＜附属功能＞
F5 键：现在的管道号－１的管道号实行照明图。
F6 ･ ：･ 在的管道号＋１的管道号･ 行照明･ 。
2-5
Rev.2.00
MS 参数
【3】 初期设定
注意
变更初期设定仅在 JUKI 有指示时实施。
变更内容和规格不同时机器动作不保证。
3-1．机器规格
3-1-1．功能
设定以下项目。
No.
项目 设定内容
1
传送基准面 机械基准面
2
传送方向 机器的传送方面
3
基板种类 基板的种类
3-1-2．使用治具
在本设定不能使用夹具。
3-1-3．操作
选择[初期设定（I）][机器规格
（
C）...]之后，下列的传送规格
设定画面显示出来。
有关项目，请点黑点进行选择。
变更了传送规格之后，需要 MS
参数和机器设置坐标初期化。
另外，基板种类只能选择 L 基
板。选择 OK 之后传送规格被
变更后，装置的组装位置的变
更图像被显示。
3-1
