Rev.2.00
MS 参数

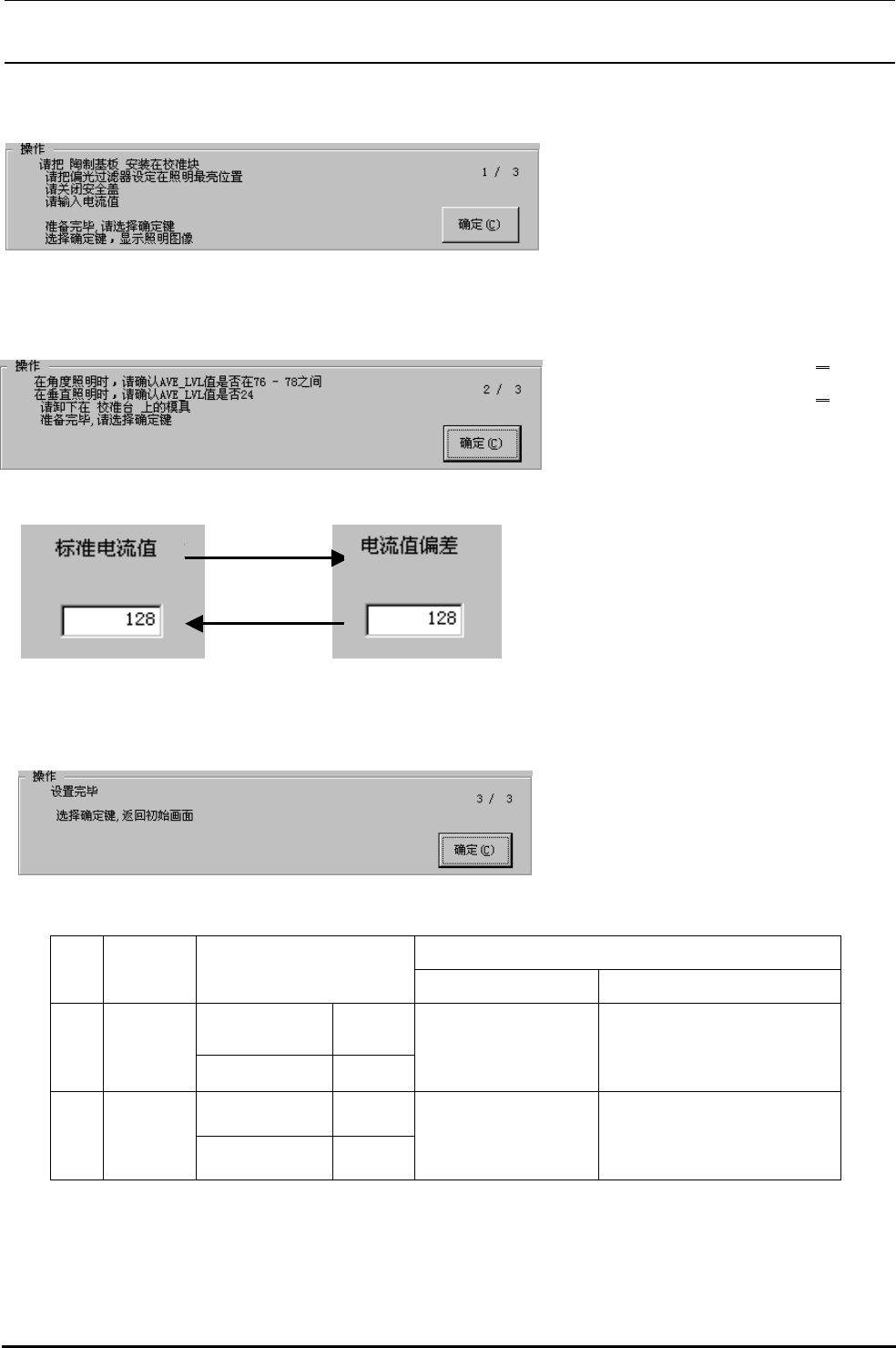

＜操作・１／３续＞
请把陶瓷基板设置到 CAL 部。
把偏光滤光镜调整到存储器“5”（更明亮
的设定）。
选择确定之后，显示设定 OCC 的照明图。
＜操作・２／３＞
看视觉监视器，垂直照明，AV
AE_LVL
调整为 48±1。角度照明时，AV
AE_LVL
请调整到 95±1。如果光亮登记不在上述
范围值，变更标准电流值，再次反复自
动设定。
标准电流值的调整光亮等级不能调整时，
请按 Page Up/Page Down 键，变更偏离
电流值的调整。
光量等级不在上述范围时，从 CAL 部取下夹具，选择确定。
＜操作・３／３＞
设置完毕。
选择确定键之后，返回初期操作画面。
4-2-1-4．ＭＳＰ允许值
Page Up
Page Ｄｏｗｎ
MSP 值不良（临界值也不属于规定光量值）时
No.
项目 MSP 允许值
异常点 检查（更换）项目
标准电流值 0～255
1
垂直照明
偏差电流值 0～255
由于原点复位时的位置
偏析造成贴装精度不良
由于ＢＯＣ标记识别不
良造成贴装精度不良
照明控制基板
ＯＣＣ照明基板
标准电流值 0～255
2
角度照明
偏差电流值
0～255
由于原点复位时的位置
偏析造成贴装精度不良
由于ＢＯＣ标记识别不
良造成贴装精度不良
照明控制基板
ＯＣＣ照明基板
4-8
Rev.2.00
MS 参数

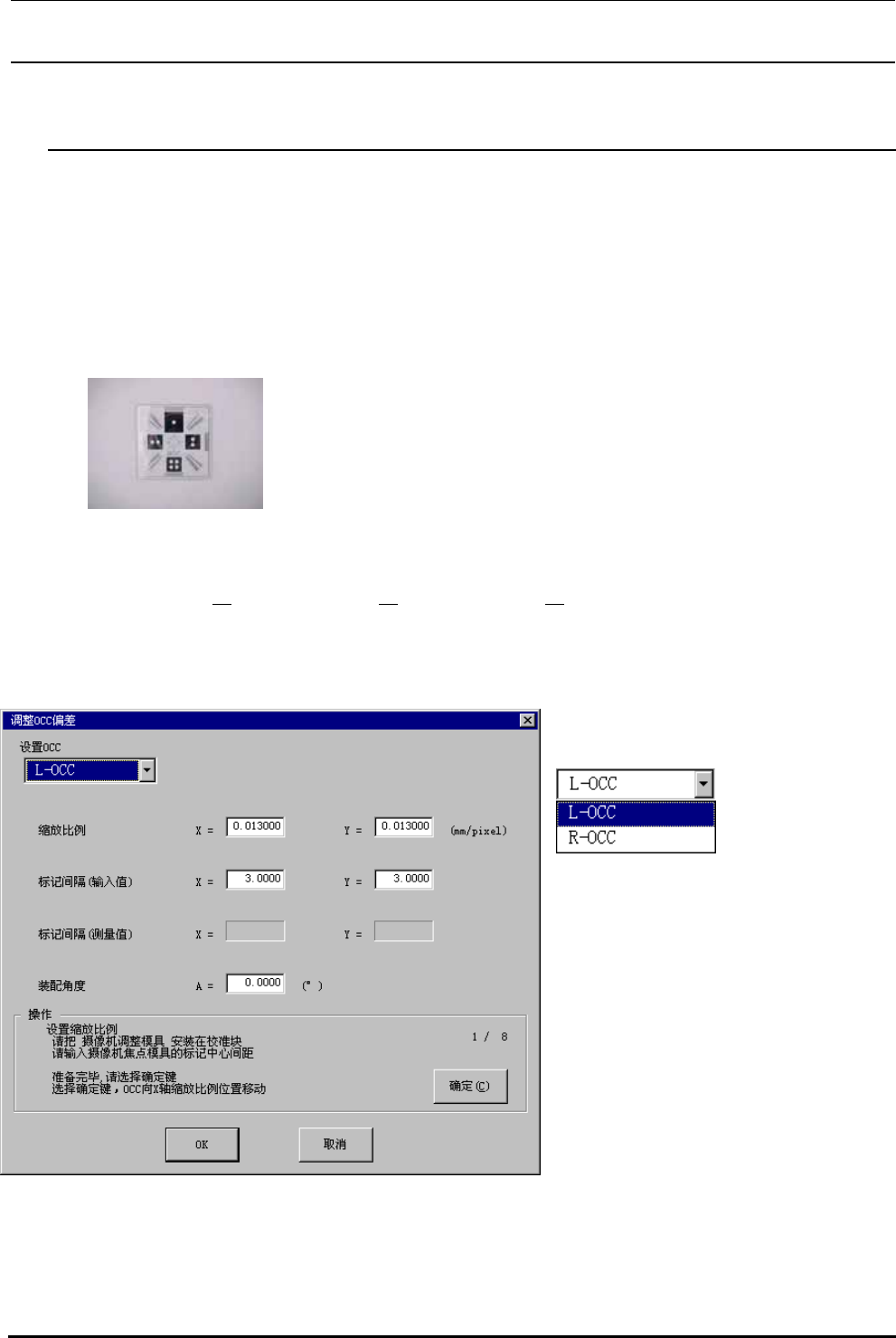

4-2-2．OCC 偏差
4-2-2-1．功能
取得 OCC 的缩放比例和组装角度。
OCC 是贴装头装置的坐标原点，不是组装位置。
4-2-2-2．使用夹具
・T110：摄像机调整夹具 ・白纸
60mm 正方，中央有直径 2mm 左右的小孔的白纸
4-2-2-3．操作
选择了[偏差设定（
Ｏ）][ＯＣＣ偏差（Ｏ）][ＯＣＣ偏差（Ｏ）...]之后，显示出下面的ＯＣＣ偏差设
定的画面。
＜操作・１／８＞
按 Alt +↓键，显示出下列一览表。
请在画面上选择设定对象 OCC。
※不影响机器设置的“使用装置”的设定。
没检查（设定为不使用）装置也可以选择。
把白纸放到 CAL 部。
然后在放上摄像机调节夹具。此时，把摄
像机调节夹具中心对准 CAL 部的中心。
摄像机调节夹具有表面里面。请把蒸着面（能清楚看见图案的那一面）朝下放置。另外，摄像机调节夹
具描绘的“BOC”文字应对准 XY 坐标系的 Y 负值侧。
输入摄像机调节夹具的 X 和 Y 方向标记间的距离（3mm）。
4-9
Rev.2.00
MS 参数
准备完毕，请选择确定。
选择确定之后，OCC 移动到 X 轴缩放位置。

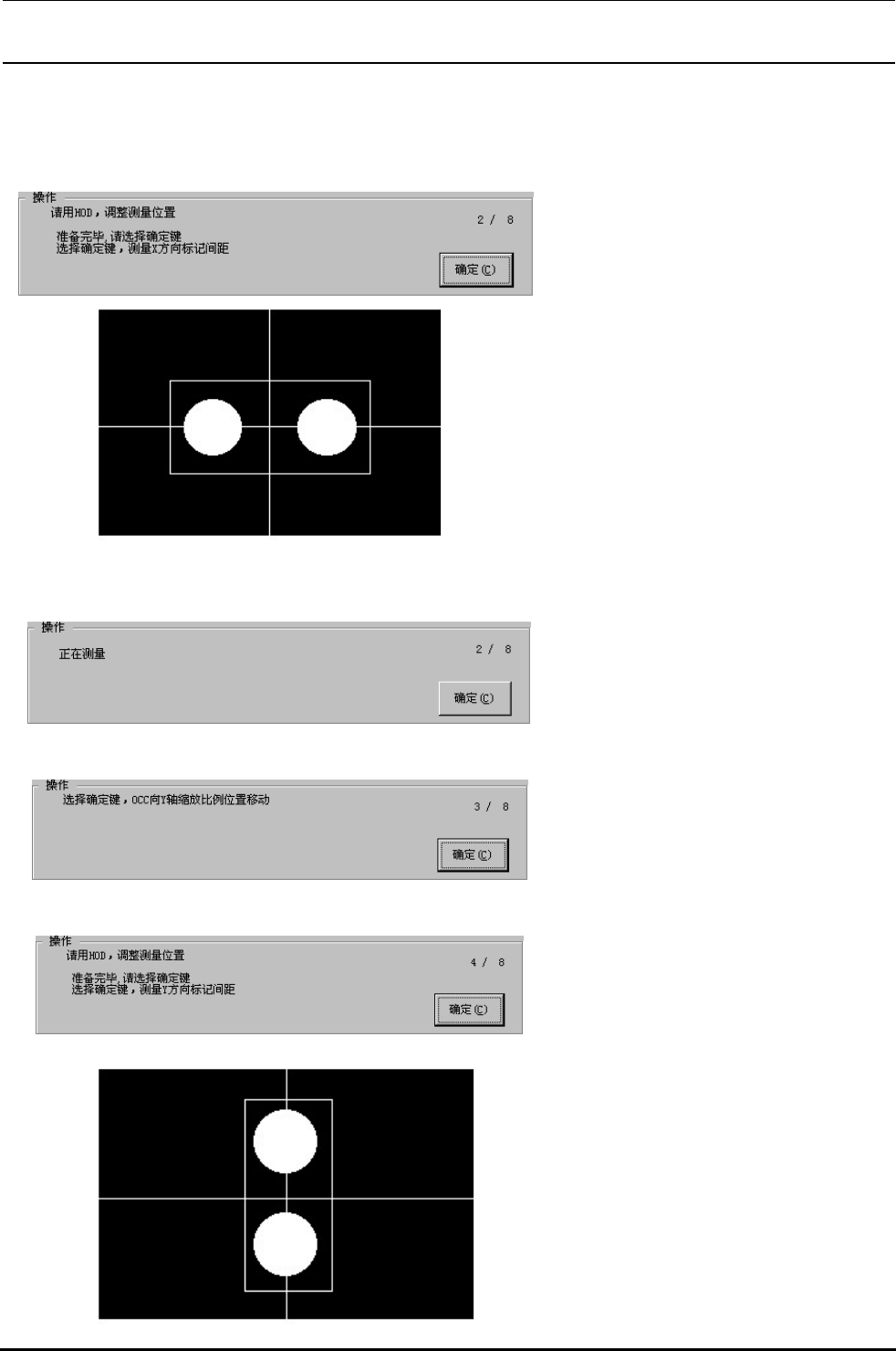

＜操作・２／８＞
调整摄像机的滤光镜为稍暗（存储器设定
为 0～1），让下图的标记可以看得见。
通过示教，把监视器十字游标调整到这 2
个标记的中央，按 HOD 的确定键。
不需要调整时，则不需要示教。
此时，在摄像机视野内如果看得到标记以
外的尘埃时，把摄像机调节夹具擦干净，
以便能看得见标记
。
测定时，如果检测出标记以外的东西时，就不能获得正确的值，或成为异常。选择确定之后，测定 X 方
向的标记间的距离。
结束测定之后，显示出测定结果，用输入
值和测定结果计算出新的X 方向的缩放比
例。
＜操作・３／８＞
准备完毕，请选择确定。
选择了确定之后，OCC 移动到 Y 轴缩放
比例位置。
＜操作・４／８＞
与 X 轴时相同，请调整测定位置。
准备完毕，请选择确定键。
选择了确定之后，用 OCC 测定 Y 方向的
标记间的距离。
4-10
