FX-1R_MS参数.pdf - 第69页
Rev.2.00 MS 参数 ＜操作 · ４／９＞ 从左侧卸下主供料器。 准备完毕，请选择确定键。 选择了确定键之后， 设定左侧的下一个位 置。 结束了最终位置的设定之后，用其平均值计算左侧吸附基准位置偏差值。 左侧结束之后，便进行右侧的吸附基准位置的设定。设定方法同左侧一样。 ＜操作 · ９／９＞ 设定完毕。 选择了确定键之后，返回到初始画面。 4-34
Rev.2.00
MS 参数
4-33
Rev.2.00
MS 参数

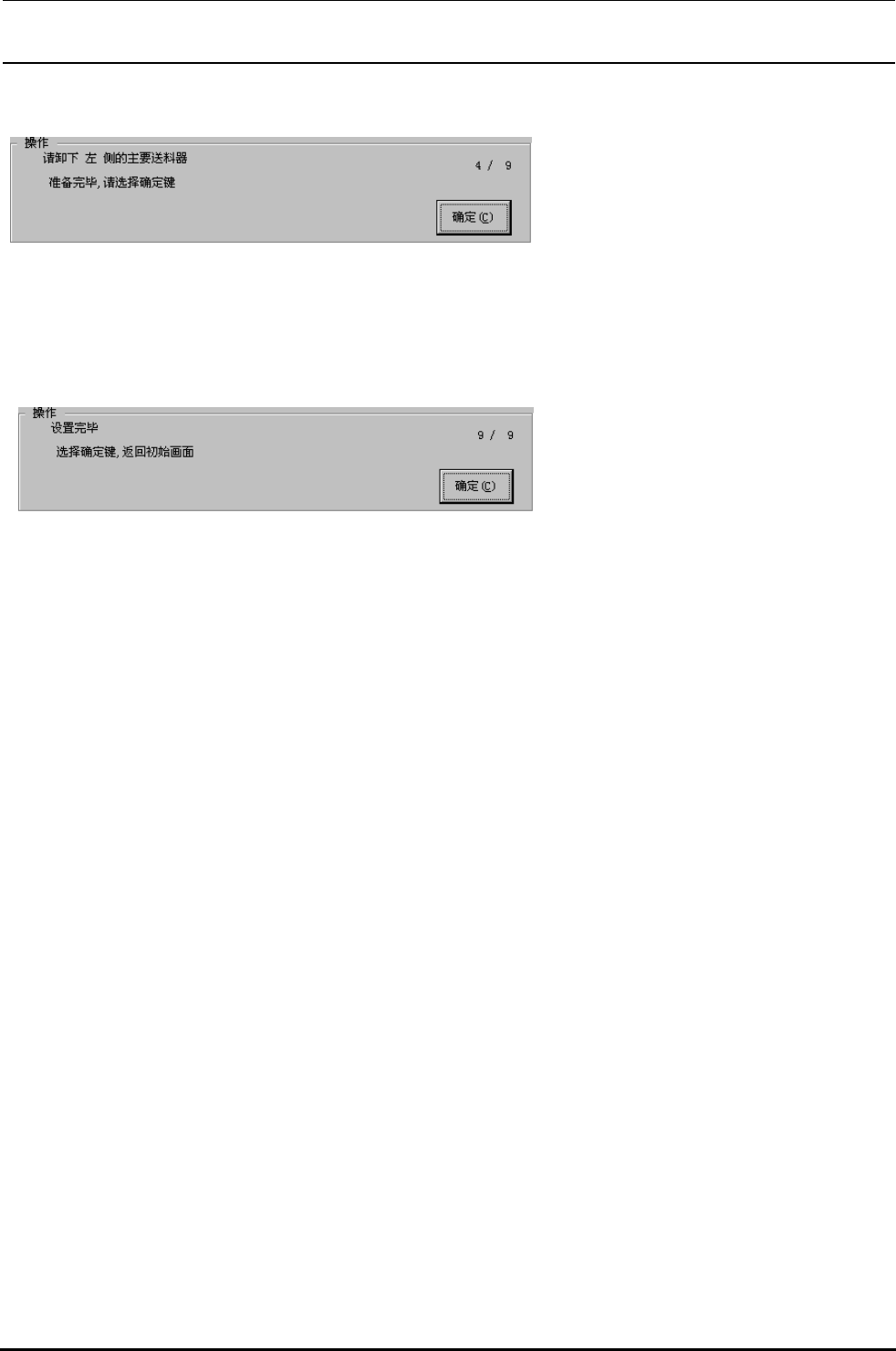

＜操作·４／９＞
从左侧卸下主供料器。
准备完毕，请选择确定键。
选择了确定键之后，设定左侧的下一个位
置。
结束了最终位置的设定之后，用其平均值计算左侧吸附基准位置偏差值。
左侧结束之后，便进行右侧的吸附基准位置的设定。设定方法同左侧一样。
＜操作·９／９＞
设定完毕。
选择了确定键之后，返回到初始画面。
4-34
Rev.2.00
MS 参数
4-9．贴片综合偏移量
4-9-1．功能
输入修正贴装头的倾斜造成的贴装偏移的偏移值、激光偏移取得的转动中心和实际贴装得到的轴转动
中心的差。不能自动测定。因此请实际贴装元件，测定偏移，计算偏移量来获得。
4-9-2．使用治具
因为不是自动测定，所以夹具没有规定。
4-9-3．操作

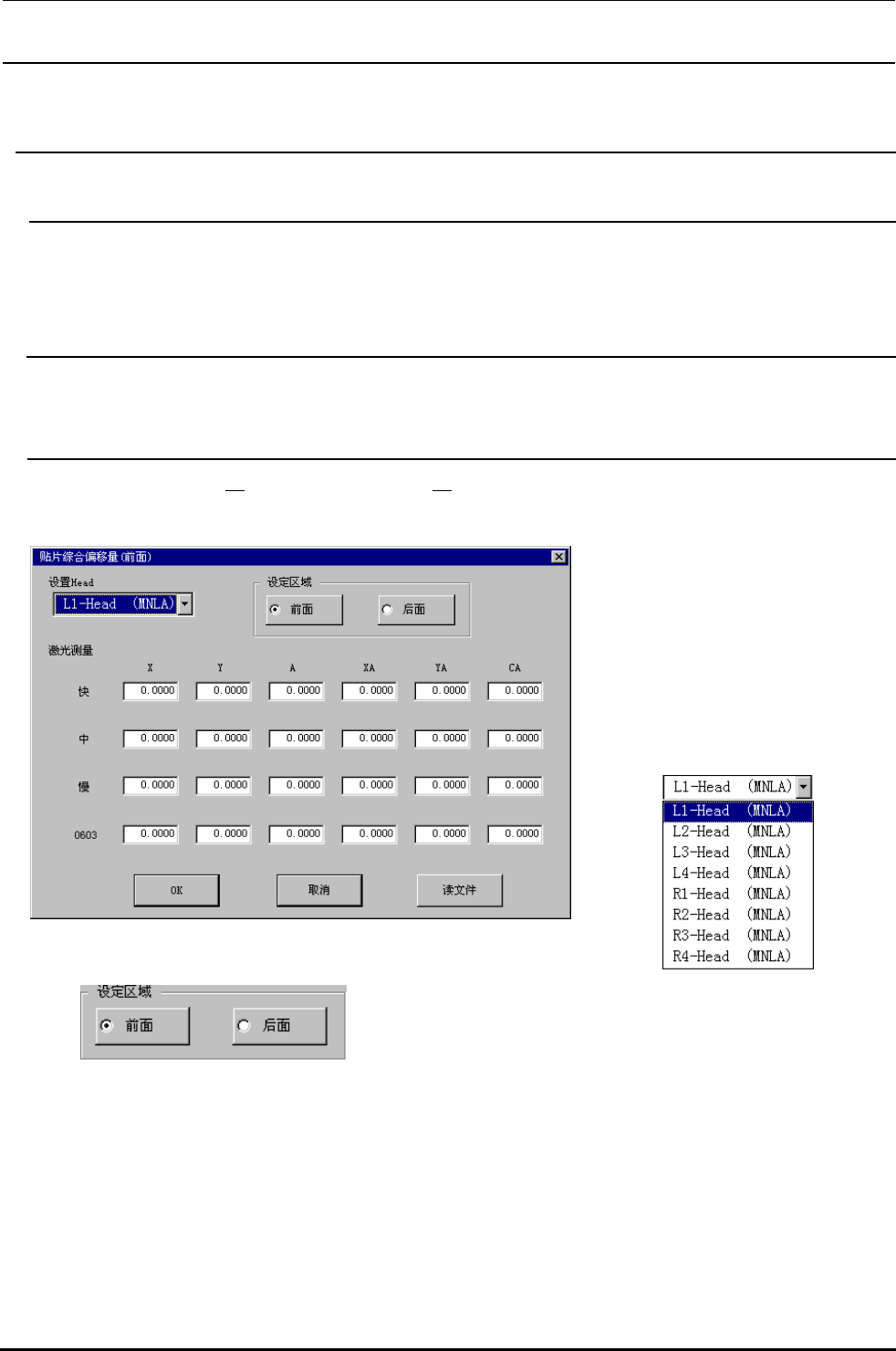

选择了[偏移量设置（Ｏ）][贴片综合偏移量（Ｇ）...]之后，下列的贴片综合偏移量设定画面被显示。
在凸起画面上选择设定对象贴装头。
不影响机器设置的“使用装置”的设
定。没有检查（设定为不使用）装值
也可以选择。
按 Alt +↓键，下列的一览表被显示出
来。
同时，按黑点按键，选择设定区域。
请根据元件数据测定时的 θ 速度，取得偏移值。
4-35
