Rev.2.00 MS 参数 取得吸嘴旋转中心、各贴装头的轴旋转中心位置离激光传感器的偏离位置。 MNLA ヘッド ノズル回転中心 （L2） ノズル回転中心 （L1） ノズル回転中心 （L4） ノズル回転中心 （L3） MNLA贴 装 头 吸嘴旋转中心 吸嘴旋转中心 吸嘴旋转中心 吸嘴旋转中心 角度偏差 因为要在轴转动方向调整所有的吸嘴，因此从轴的临时原点来取得角度。 轴的转动轨迹 轴的转动中心 临时原点时的轴位 置 轴位置 轴的转动中…
Rev.2.00
MS 参数

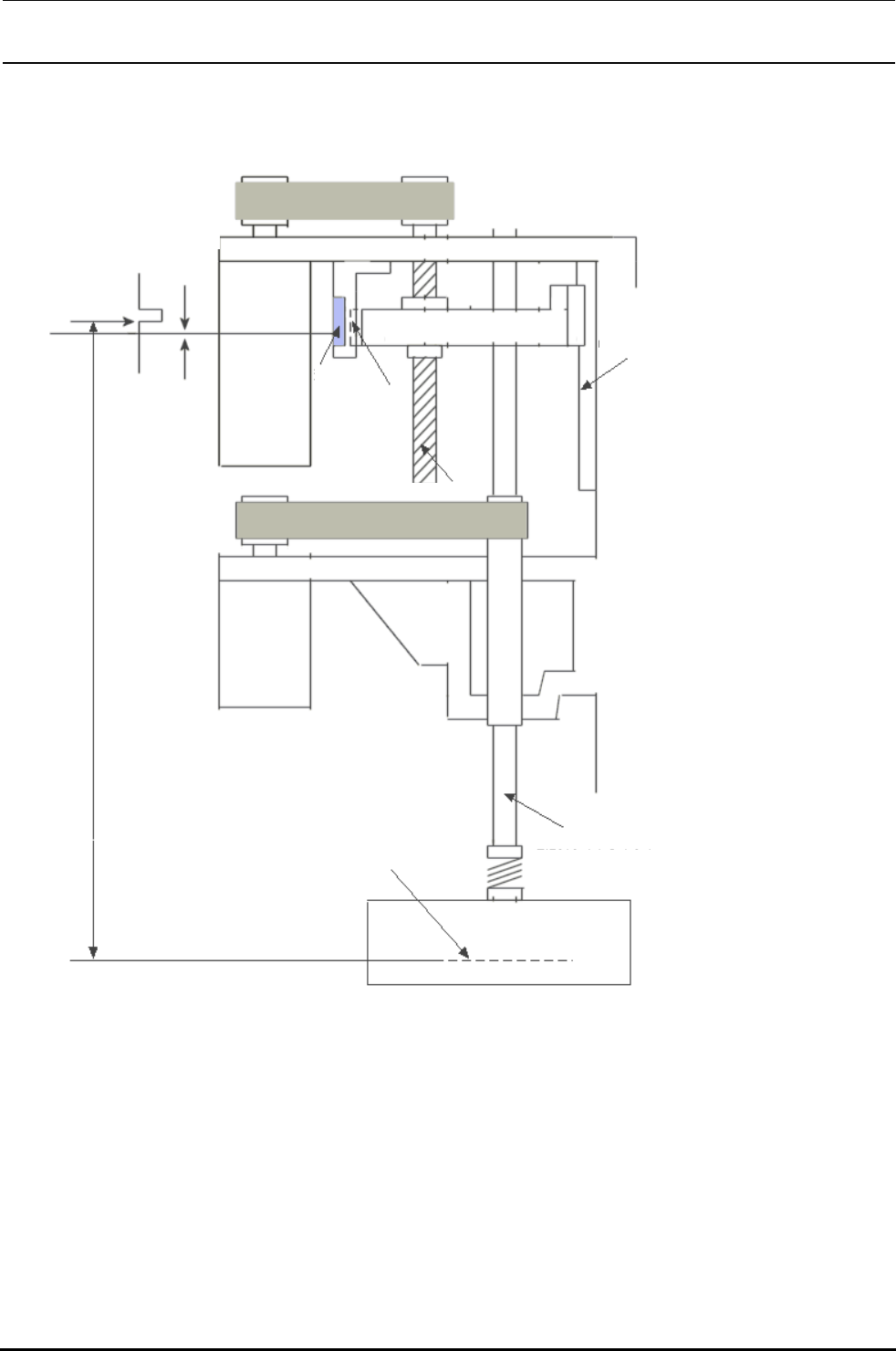

激光高度取得从各贴装头的 Z 轴原点位置到激光传感器的高度的尺寸。。
后导向器
减速传感器
ON领域
变换器
Z相信号
Z轴原点位置
Z轴马达
Θ轴马达
激光高度
激光测定高度
Z轴滑动轴
激光传感器
球螺丝
传感器配件
减速
传感器
减速传感器
OFF领域
4-2
Rev.2.00
MS 参数
取得吸嘴旋转中心、各贴装头的轴旋转中心位置离激光传感器的偏离位置。
MNLA ヘッド
ノズル回転中心
（L2）
ノズル回転中心
（L1）
ノズル回転中心
（L4）
ノズル回転中心
（L3）
MNLA贴装头
吸嘴旋转中心
吸嘴旋转中心
吸嘴旋转中心 吸嘴旋转中心
角度偏差因为要在轴转动方向调整所有的吸嘴，因此从轴的临时原点来取得角度。
轴的转动轨迹
轴的转动中心
临时原点时的轴位置
轴位置
轴的转动中心
轴的转动轨迹
取得角度偏差前的原点复位后情况 取得角度偏差后的原点复位情况
4-1-2．使用夹具
・508 吸嘴 ・V001夹具吸嘴
4-3
Rev.2.00
MS 参数
4-1-3．操作
选择了[偏差设定（Ｏ）][激光偏差ト（Ｌ）][激光偏差（Ｏ）...]之后，显示出下面的激光偏差设定画
面。
＜操作·１／１２＞
请同时按 Alt 键和↓键。显示出下面的
一览。
请选择设定对象贴装头。
不影响机器设置的“使用装置”的设
定。没有检查（设定为不使用的）装置
也可以选择。
＜操作·１／１２续＞
从设定贴装头取下吸嘴。
准备完毕，请选择确定键。
选择确定键，检测吸嘴套的高度之后，进
行 θ 轴的原点复位。
＜操作·４／１２＞
请把 508 号吸嘴安装到设定贴装头。
准备完毕，请选择确定键。
选择确定键之后，测定吸嘴长度。
＜操作·５／１２＞
请选择确定键。设定贴装头移动到CAL 部。
4-4
