Rev.2.00 MS 参数 4-1-3． 操作 选择了 [ 偏差设定（ Ｏ ） ][ 激光偏差ト（ Ｌ ） ][ 激光偏差（ Ｏ） ...] 之后，显示出下面的激光偏差设定画 面。 ＜操作 · １／１２＞ 请同时按 Alt 键和 ↓ 键。 显示出下面的 一览。 请选择设定对象贴装头。 不影响机器设置的 “ 使用装置 ” 的设 定。没有检查（设定为不使用的）装置 也可以选择。 ＜操作 · １／１２续＞ 从设定贴装头取下吸嘴。 准备完…
Rev.2.00
MS 参数

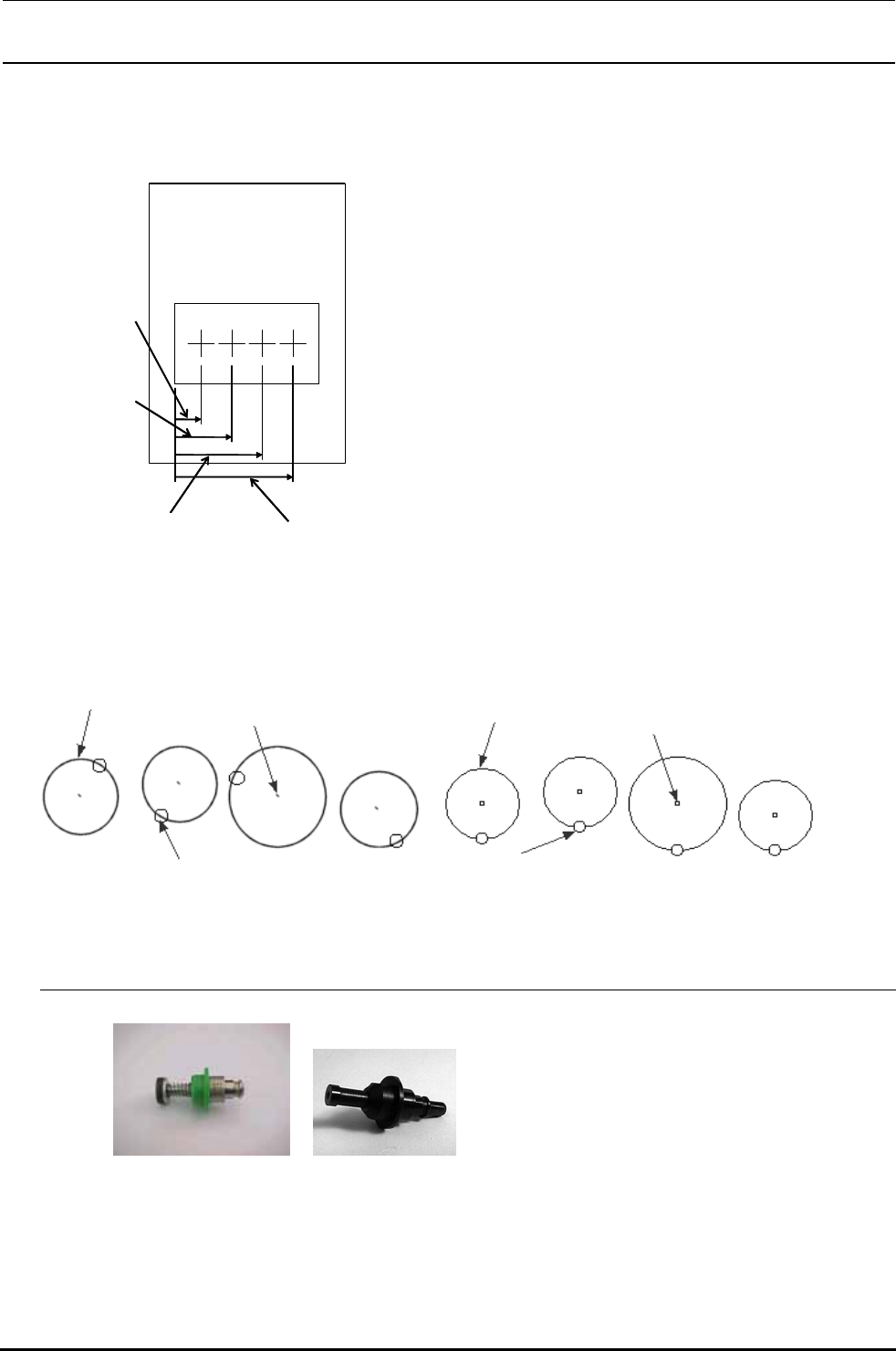

取得吸嘴旋转中心、各贴装头的轴旋转中心位置离激光传感器的偏离位置。
MNLA ヘッド
ノズル回転中心
（L2）
ノズル回転中心
（L1）
ノズル回転中心
（L4）
ノズル回転中心
（L3）
MNLA贴装头
吸嘴旋转中心
吸嘴旋转中心
吸嘴旋转中心 吸嘴旋转中心
角度偏差因为要在轴转动方向调整所有的吸嘴，因此从轴的临时原点来取得角度。
轴的转动轨迹
轴的转动中心
临时原点时的轴位置
轴位置
轴的转动中心
轴的转动轨迹
取得角度偏差前的原点复位后情况 取得角度偏差后的原点复位情况
4-1-2．使用夹具
・508 吸嘴 ・V001夹具吸嘴
4-3
Rev.2.00
MS 参数
4-1-3．操作
选择了[偏差设定（Ｏ）][激光偏差ト（Ｌ）][激光偏差（Ｏ）...]之后，显示出下面的激光偏差设定画
面。
＜操作·１／１２＞
请同时按 Alt 键和↓键。显示出下面的
一览。
请选择设定对象贴装头。
不影响机器设置的“使用装置”的设
定。没有检查（设定为不使用的）装置
也可以选择。
＜操作·１／１２续＞
从设定贴装头取下吸嘴。
准备完毕，请选择确定键。
选择确定键，检测吸嘴套的高度之后，进
行 θ 轴的原点复位。
＜操作·４／１２＞
请把 508 号吸嘴安装到设定贴装头。
准备完毕，请选择确定键。
选择确定键之后，测定吸嘴长度。
＜操作·５／１２＞
请选择确定键。设定贴装头移动到CAL 部。
4-4
Rev.2.00
MS 参数
＜操作·６／１２＞
通过示教确定测定的贴装头的508 吸嘴部
分在校准台的平部（无孔的位置）上。
不需要调整时，不用示教。
准备完毕，请选择确定键。
选择确定之后，测定设定贴装头的基板上
面高度。
＜操作·６／１２续＞
自动测量开始。测量内容如下。
①打开贴装头的真空，读取真空值。此时，真空值-80Kpa 以下，为异常。请确定吸嘴。
②下降 Z 轴，测量真空-80Kpa 以下的位置。
③计算测定位置和测定用吸嘴的长度到基板上面的高度。
＜操作·８／１２＞
从设定贴装头卸下吸嘴，设置夹具吸嘴。
准备完毕，请按确定键。
选择确定键之后，测定激光测定高度。
测定完毕后，从测定结果计算出激光高度
偏差。
＜操作·１０／１２＞
选择确定之后，用激光测定设定贴装头的
吸嘴旋转中心。
开始自动测定。测定内容如下。
0°到 15°单位，一边移动 θ 轴，反复 24 次
取平均值。
测定完毕，由测定结果计算出吸嘴旋转中
心。同时也更新角度偏离。
4-5
