Rev.2.00 MS 参数 3-8． 注释 3-8-1． 功能 保存系列号、机器修订本、 ROM 的初期版本。 3-8-2． 使用夹具 本设定不使用夹具。 3-8-3． 操作 选择了 [ 初期设定（ Ｉ） ][ 注释（ Ｍ） ...] 之后，显示出下列设定画面。 请用键盘输入系列号 ( 最多 9 字 ) 、机器修订版 ( 最多 8 字 ) 、 ROM 的初期值 ( 注释 )( 最多 29 字 ) 。 3-15
Rev.2.00
MS 参数
3-7．X 轴弯曲校正
3-7-1．功能
为了校正 X 轴弯曲状态的贴装位置，测定 X 轴的弯曲状态。
需要使用特殊夹具，仅在工厂可以进行设定。
3-7-2．使用夹具
使用特殊夹具。不登记夹具。
3-7-3．操作

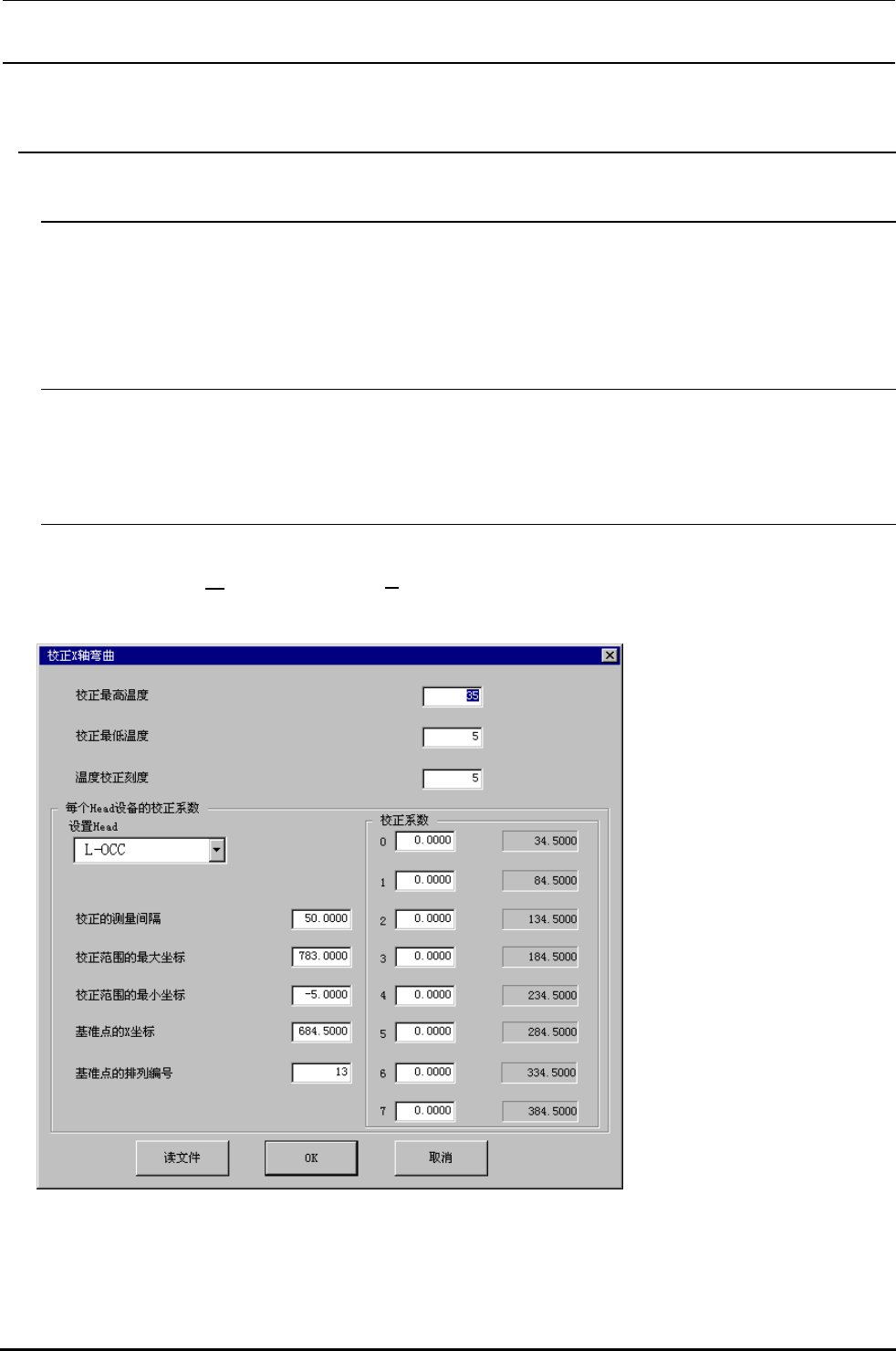

选择了[初期设定（Ｉ）][校正X轴弯曲（A）]之后，显示出下面的校正X轴弯曲的画面。
用电子计算机计算测定结果，请输入校正系数。
3-14
Rev.2.00
MS 参数
3-8．注释
3-8-1．功能
保存系列号、机器修订本、ROM 的初期版本。
3-8-2．使用夹具
本设定不使用夹具。
3-8-3．操作
选择了[初期设定（

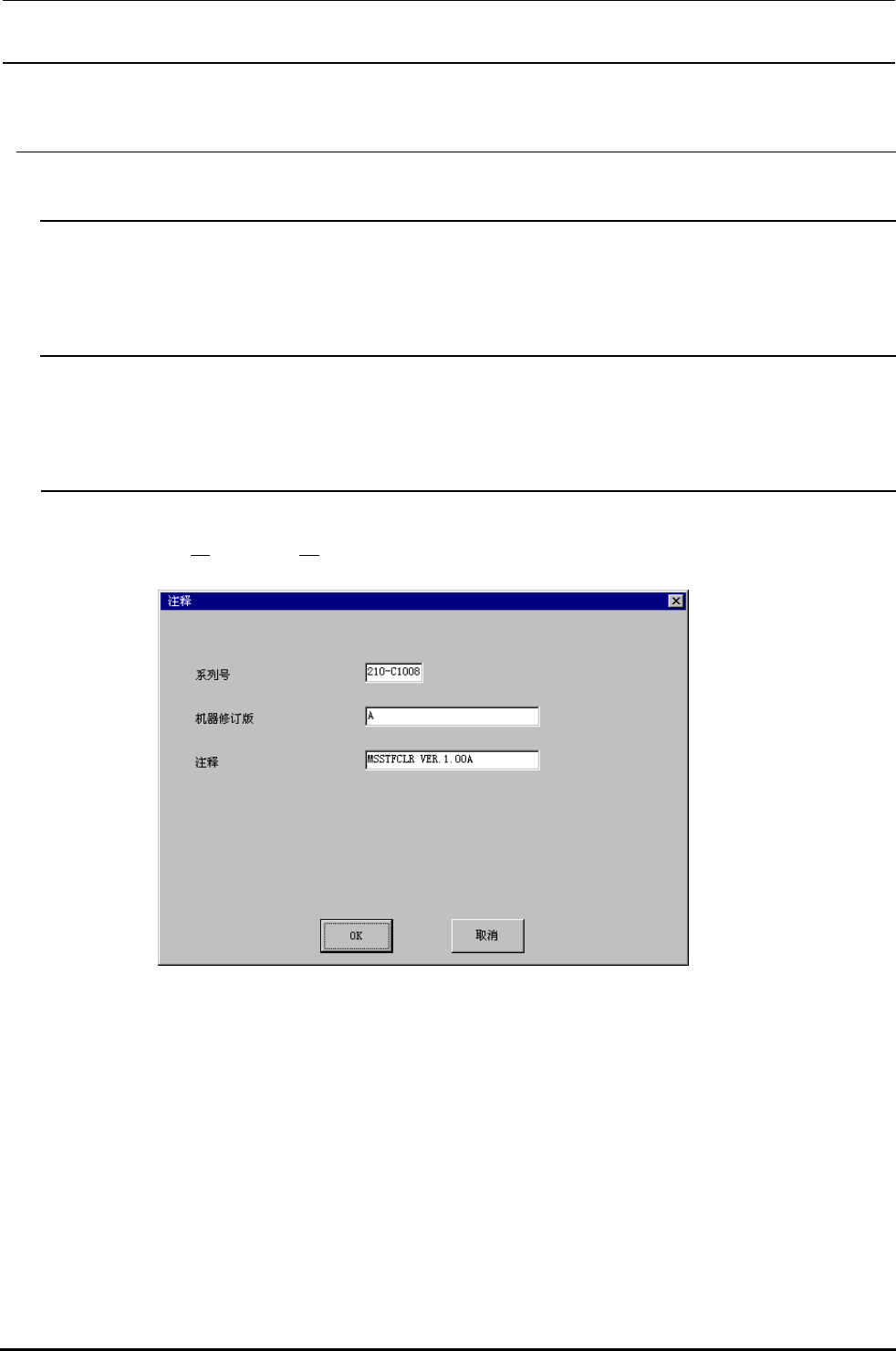

Ｉ）][注释（Ｍ）...]之后，显示出下列设定画面。
请用键盘输入系列号(最多 9 字)、机器修订版(最多 8 字)、ROM的初期值(注释)(最多 29 字)。
3-15
Rev.2.00
MS 参数
【4】 偏差设定
4-1．激光偏差
4-1-1．功能

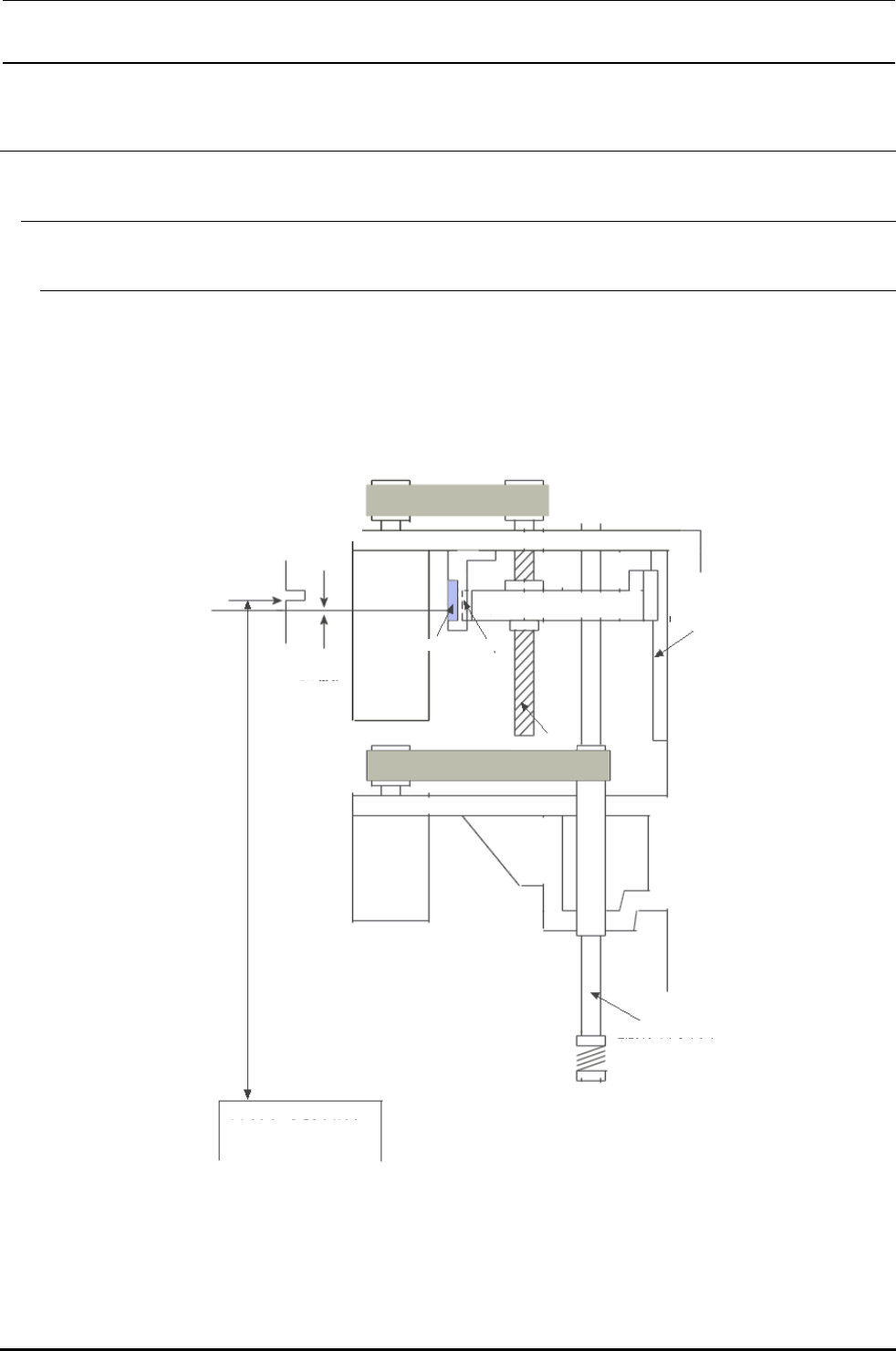

激光偏差取得机板上面高度、激光高度、吸嘴转动中心以及角度偏差。
机板的上面高度取得从校准部上面到各贴装头的 Z 轴原点位置的尺寸。
另外，Z 轴的原点位置未 Z 轴减速传感器 ON 之后到最初被检测的 Z 轴马达变换器的 Z 相的位置。
后导向器
减速传感器
ON领域
变换器
Z相信号
Z轴原点位置
减速传感器
OFF领域
球螺丝
减速传感器
传感器配件
Z轴马达
Θ轴马达
基板上面高度
Z轴滑动轴
校 准 部
4-1
