Rev.2.00 MS 参数 ＜操作 ·3 ／４（加压破坏状况）＞ 选择了确定之后， 测定加压破坏状况。 确定 从真空状态打开鼓风电磁阀， 贴装头的真空 传感器和 ATC 的真空传感器的测定值如何 变化。 正压突入时间 Head 的真空传感器不能正压测定，因此正压侧的曲线不能显示。 标准值如下所示。 Head 正压突入时间 6 ～ -12ms 4-48
Rev.2.00
MS 参数
＜操作・２／４（自然破坏状况）＞
选择了确定之后，测定“自然破坏情况”。
关闭了真空电磁阀之后，确定贴装头的真
空传感器和
ATC 真空传感器的测定值如
何变化。
开始自然破坏时间
自然破坏时间
标准值如下所示。
Head V. CAL
开始自然破坏时间 10～20ms 20～30ms
自然破坏时间 15～25ms 20～35ms
选择了 OK 之后，返回原来的画面。
4-47
Rev.2.00
MS 参数

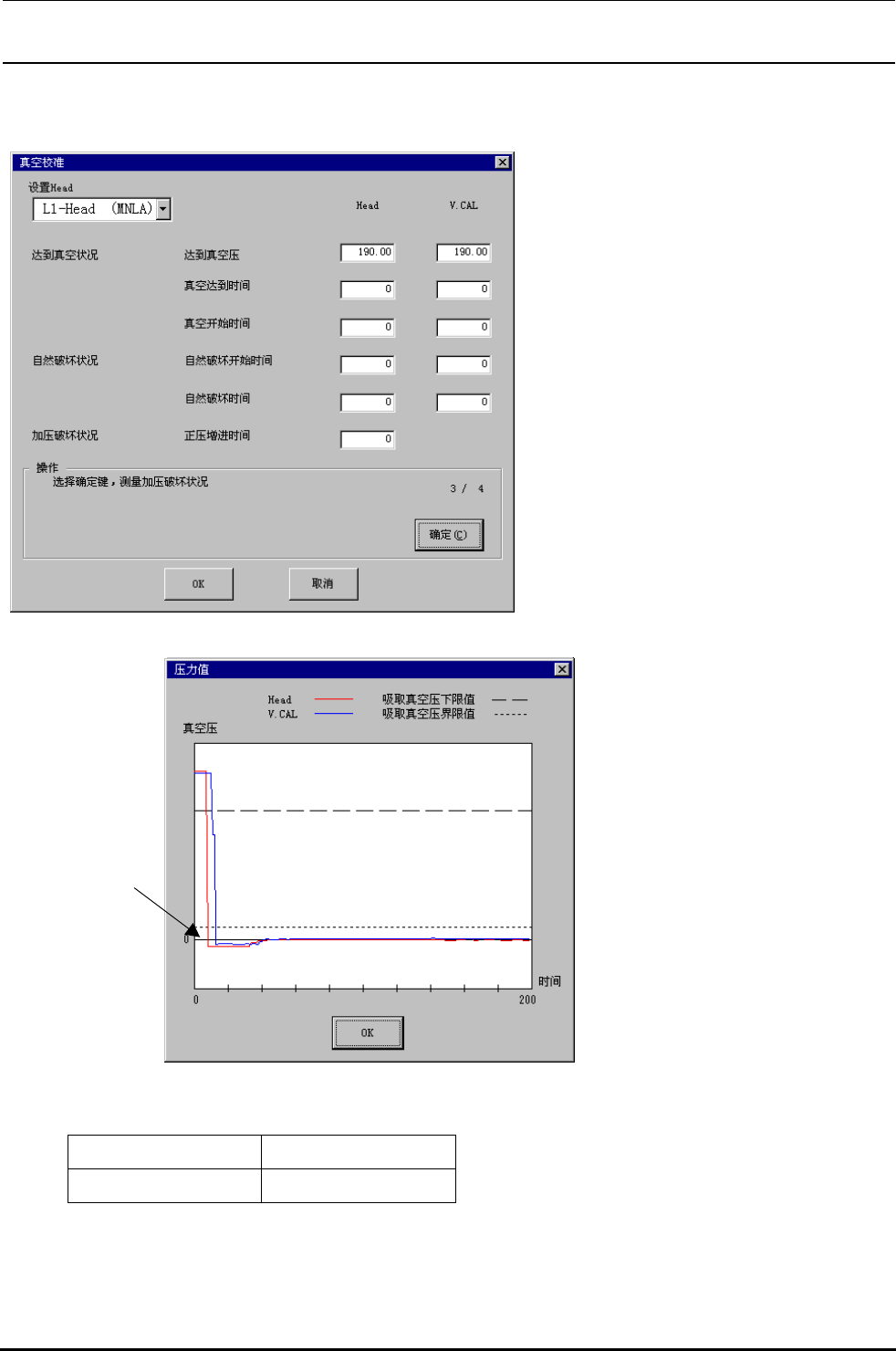

＜操作·3／４（加压破坏状况）＞
选择了确定之后，测定加压破坏状况。确定
从真空状态打开鼓风电磁阀，贴装头的真空
传感器和
ATC 的真空传感器的测定值如何
变化。
正压突入时间
Head
的真空传感器不能正压测定，因此正压侧的曲线不能显示。
标准值如下所示。
Head
正压突入时间 6～-12ms
4-48
Rev.2.00
MS 参数
【5】 版本升级
图像 CPU 电路板、I/O CPU 电路板以及 BASE-FEEDER 电路的动作程序保存在 ROM 里。此动作程序
的版本升级用
MS 参数进行。

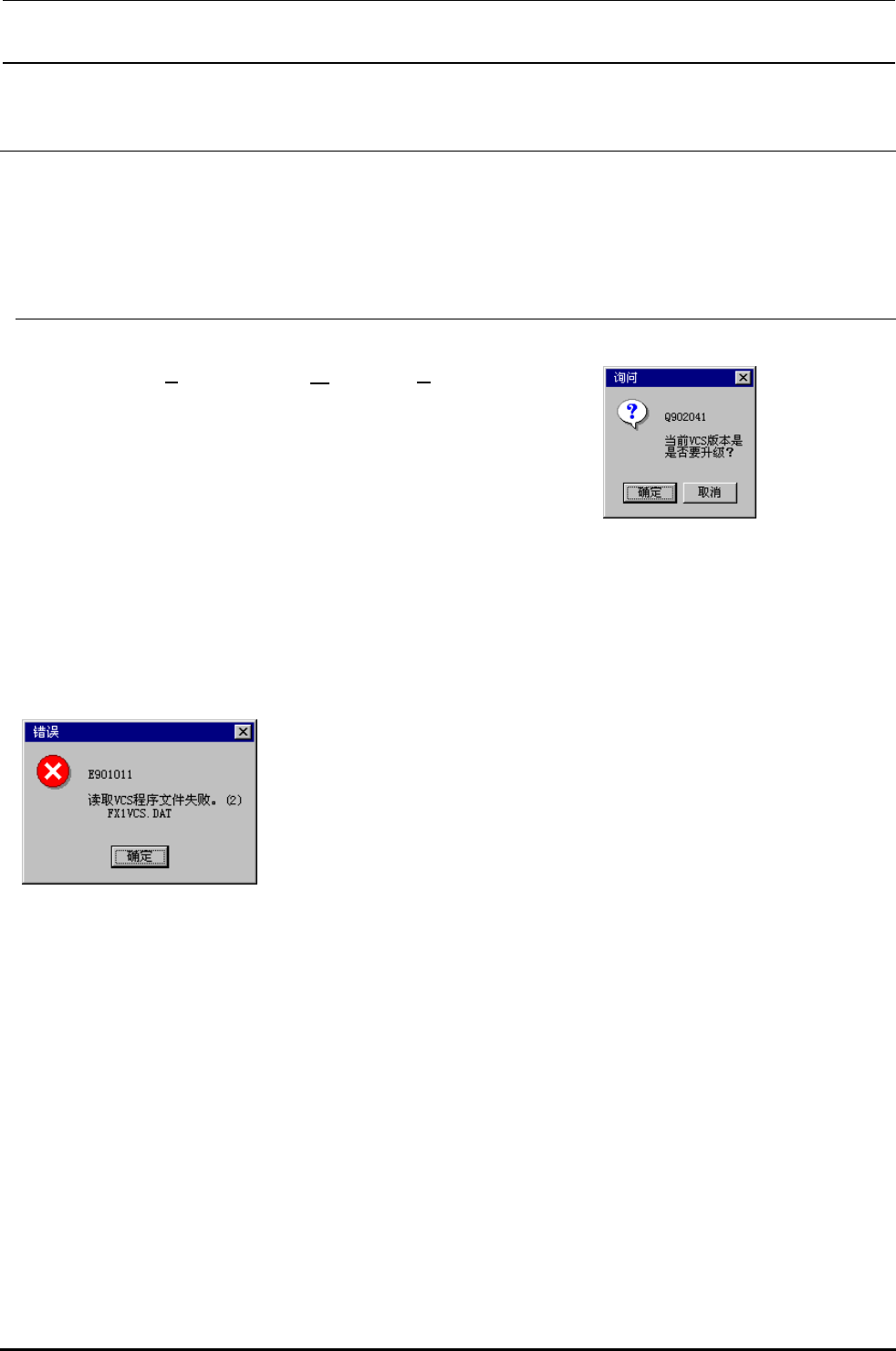

5-1．图像
选择了[其它（T）] [版本升级（Ｕ）][图像（V）...]之后，传送图
像到程序数据的询问被显示出来。
（１）处理概要
对于上述询问按＜OK＞按键之后，读取硬盘上的系统目录（FX-1 是 D:\JUKI\DATA\IMGCPU，
而
FX-1R 是 D:\FX1R\DATA\IMGCPU）中的《FX1VCS.DAT》，传送到图像装置。此时，如果找
不到程序数据文件时，显示以下的通知停止。
写入处理结束后，视觉监视器显示出结果。
关闭电源重新起动，确定传送的版本。
5-1
