Rev.2.00 MS 参数 ＜操作 ５／１１＞ 请参照示教调整记号的位置。 准备好后，请选择确认。 点击确认键后，即识别两端的记号。 ＜操作 · ７／１１＞ 准备好后，请选择确认。 点击确认键后，即移动到 最初的计测位 置。 ＜操作 · ９／１１＞ 准备好后，请选择确认。 点击确认键后，即识别所有的记号。 ＜操作 · １０／１１＞ 设定结束。 点击确认键后，即送出标度基板。 ＜操作 · １１／１１＞ 所有的操作都结束。 请从传送通路取…
Rev.2.00
MS 参数
4-41
Rev.2.00
MS 参数

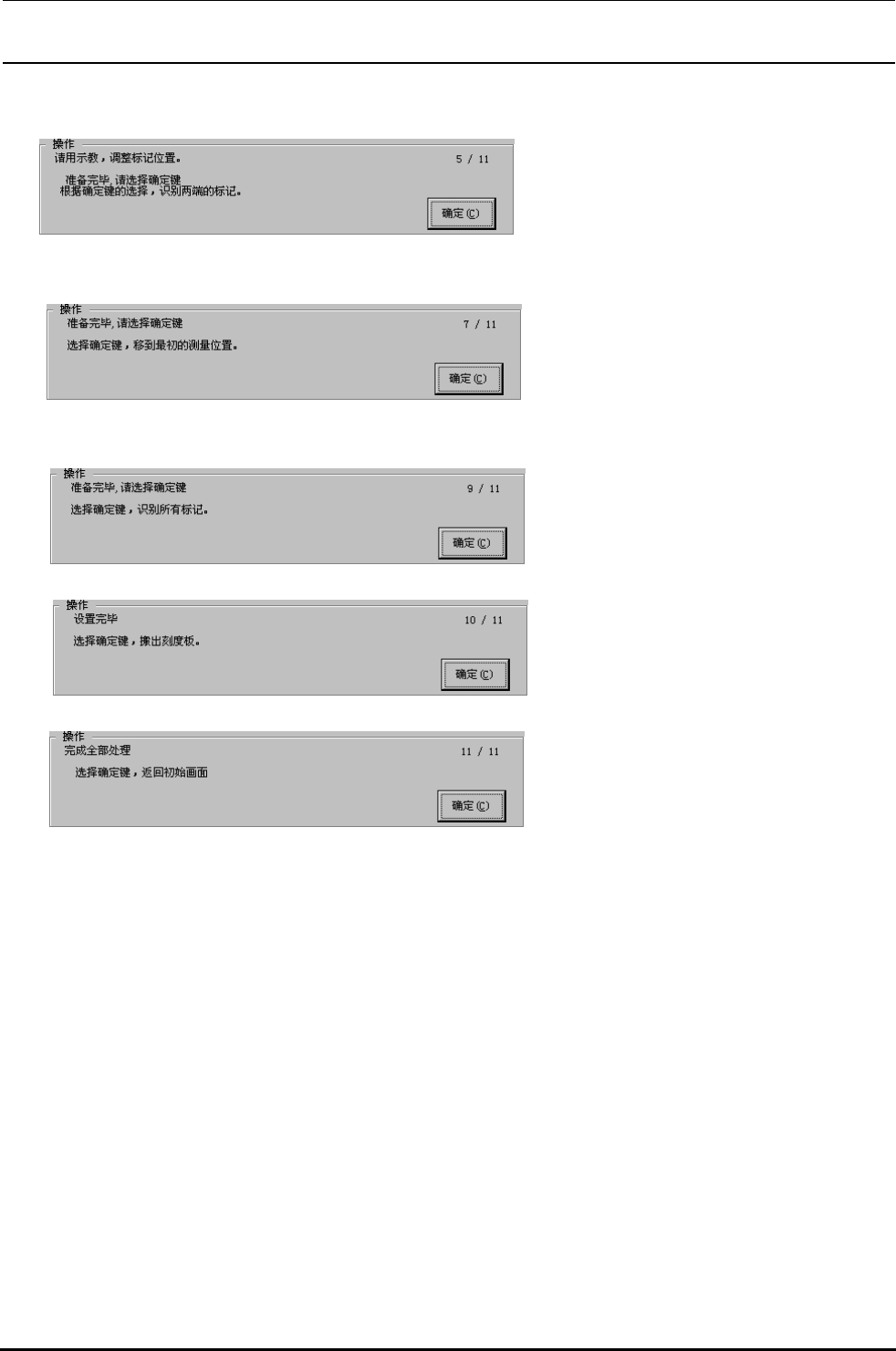

＜操作 ５／１１＞
请参照示教调整记号的位置。
准备好后，请选择确认。
点击确认键后，即识别两端的记号。
＜操作·７／１１＞
准备好后，请选择确认。
点击确认键后，即移动到最初的计测位
置。
＜操作·９／１１＞
准备好后，请选择确认。
点击确认键后，即识别所有的记号。
＜操作·１０／１１＞
设定结束。
点击确认键后，即送出标度基板。
＜操作·１１／１１＞
所有的操作都结束。
请从传送通路取出标度基板。
点击确认键后，即回到初始画面。
4-42
Rev.2.00
MS 参数
4-13．Head(贴装头)等待位置
4-13-1．功能
设定搬入基板时、生产结束时、拆卸吸嘴时以及其它情况时（默认和显示）的贴装头等待位置。
4-13-2．使用夹具
本设定不使用夹具。
4-13-3．操作
选择了[偏移量设置（Ｏ）][Head等待位置（Ｅ）...]之后，下列的贴装头等待位置设定画面被显示。
＜操作·１／９＞
按 Alt +↓键，下列一览表被显示。
在凸起画面上选择设定对象贴装头。
※不影响机器设置的“使用装置”的设定。
没有检查（设定为不使用）装值也可以选
择。准备完毕，请选择确定键。
选择了确定键之后，OCC 向缺省值的贴
装头等待位置移动。
＜操作·２／９＞
请示教，计算缺省值的 Head 等待位置，
请按
HOD 的确定键。
示教结束之后，根据计算的坐标更新缺省
值的贴装头等待位置。
准备完毕，请选择确定键。
选择了确认键之后，下列的贴装头等待位
置设定画面显示出来。
4-43
