Rev.2.00
MS 参数
・测定内容
①计算新的用 HMS 取得的 CAL 块上面高度的组装高度。

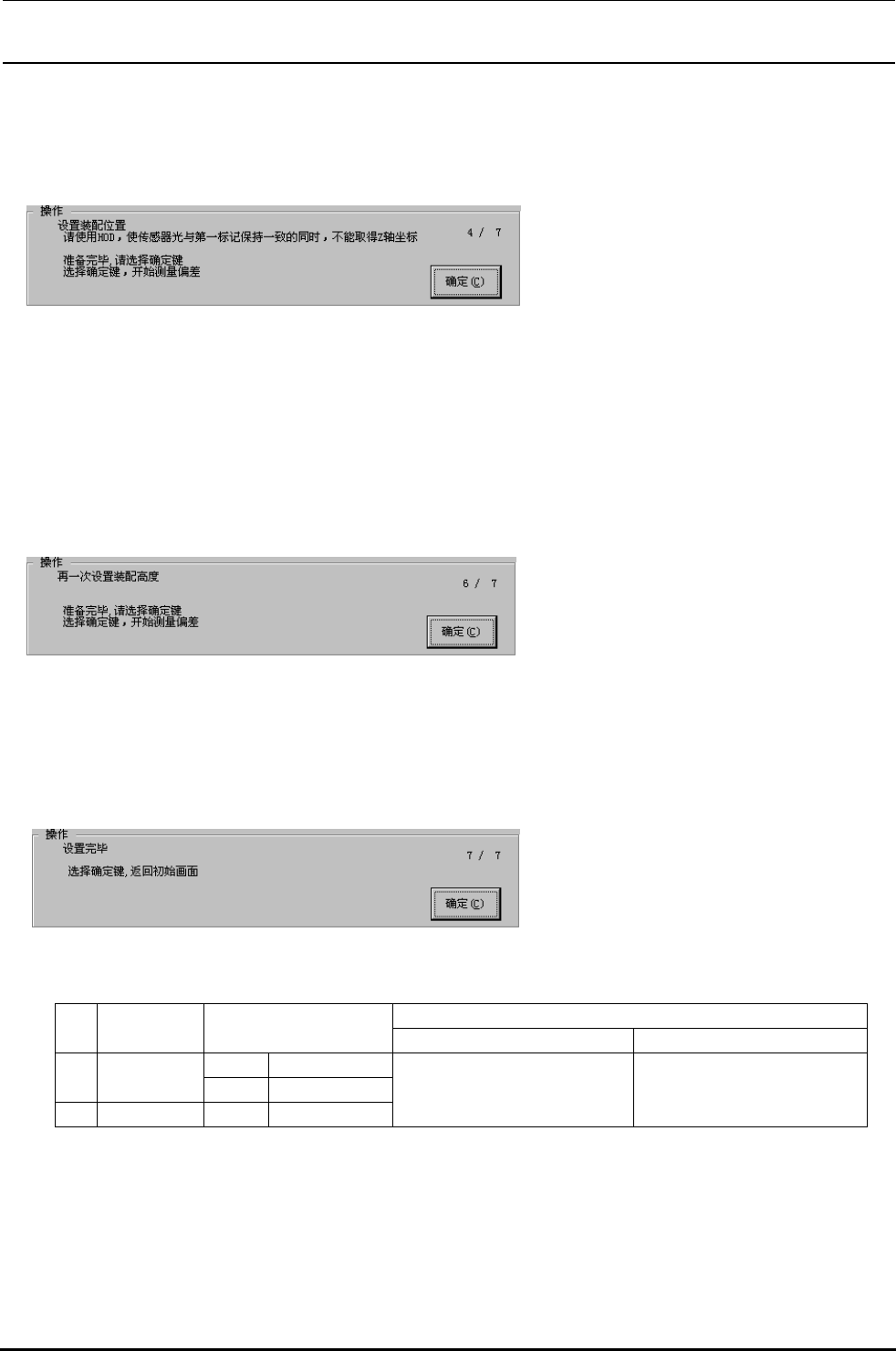

＜操作・４／7（组装位置）＞
经示教，移动贴装头，传感器光照到 CAL
块的第１标记，按 HOD 的确定键。
这时，请确认传感器为 OFF（示教画面
的 Z 坐标值为-1mm 以下）。
准备完毕，请选择确定。选择了确定之后，HMS 传感器测定 CAL 块的
第１标记位置。
・测定内容
①用 HMS 取得的高度差测定 CAL 块的第１标记中心位置。
②用①计算的第１标记中心位置和现有的 CAL 块第１标记的位置计算新的组装位置。
＜操作·６／７＞
设定重新组装高度。
选择了确定键之后，用 HMS 传感器测定组
装高度。
・测定内容
①分别测定取得在 CAL 块上 9 处的高度。
②除了取得 9 处值种的上部 2 处和下部 2 处以外，把其他 5 处的平均值作为组装高度进行更新。
＜操作·７／７＞
设定完毕。
选择确定键之后，返回初始画面。
4-4-3-4
．MSP 允许值
MSP 值不良时
N
o
项目 MSP 允许值
异常点 调整（检查）项目
X
±2 ㎜
1
组装位置
Y
±2 ㎜
2
组装位置
Z
±0.5 ㎜
吸附高度示教不良 组装位置精度
4-20
Rev.2.00
MS 参数

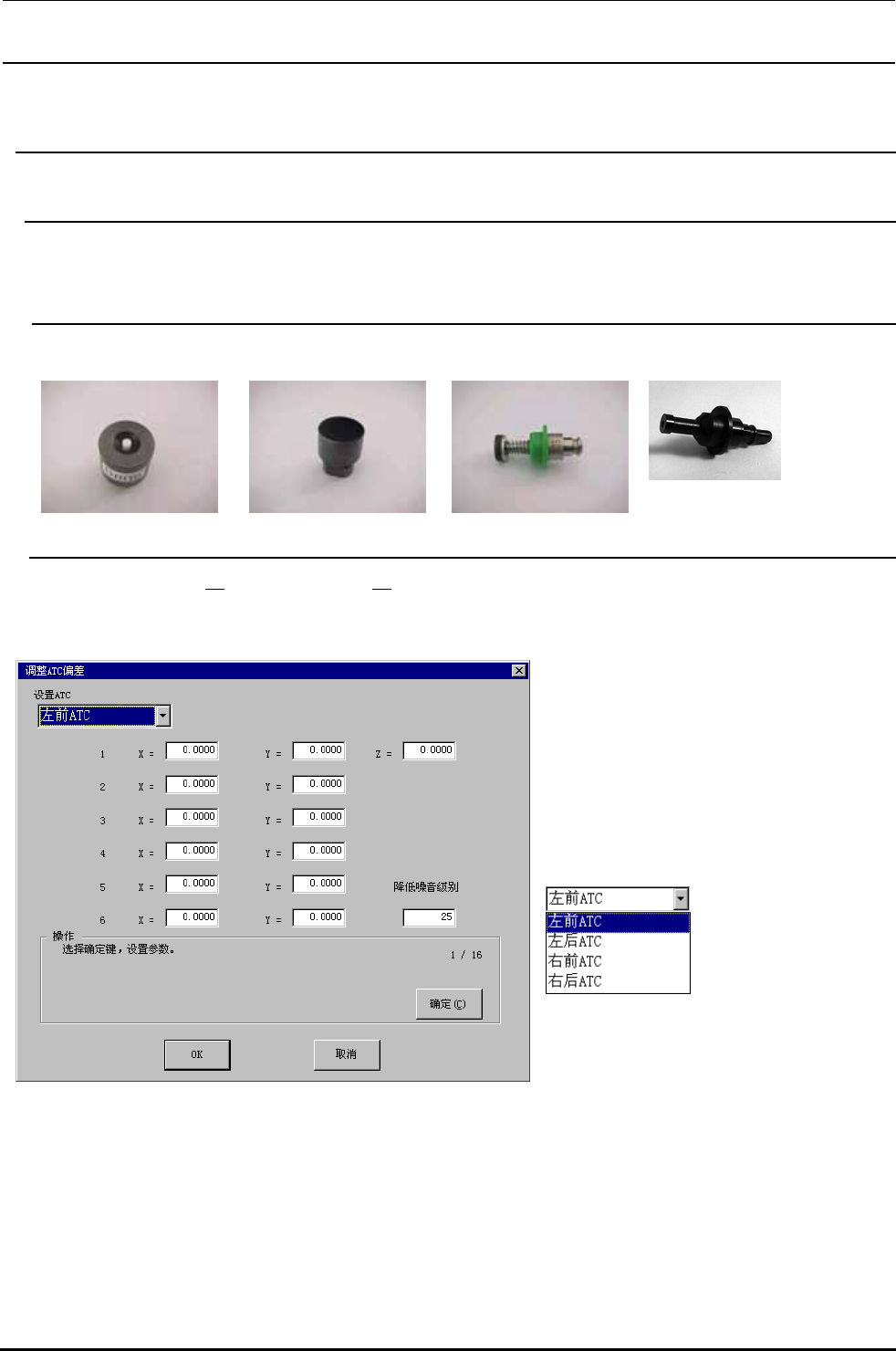

4-5．ATC 偏差
4-5-1．功能
取得 ATC 各部位的组装位置和组装高度。
4-5-2．使用夹具
・ATC 偏差点 6 组 ・吸嘴更换高度夹具 ・508 吸嘴 ・夹具吸嘴
4-5-3．操作
选择了[偏差设定（Ｏ）][ＡＴＣ偏差（Ａ）...]之后，显示出下面的调整ＡＴＣ偏差的画面。
・附属功能
F
４键：保持 Y 轴坐标，把 X 轴移动到
ATC 的 1 的位置。
F
５键：保持 Y 轴坐标，把 X 轴移动到
ATC 的 10 的位置。
＜操作·１／１６＞
按 Alt +↓键，下列一览表显示出来。
请选择设定对象贴装头。不影响机器设置
的
“使用装置”的设定。没有检查（设定为
不使用）装值也可以选择。准备完毕，请
选择确定键。
选择了确定之后，HMS 移动到CAL 块上。
准备完毕，选择确定键。
选择确定键之后，显示出选择设置参数。
4-21
Rev.2.00
MS 参数

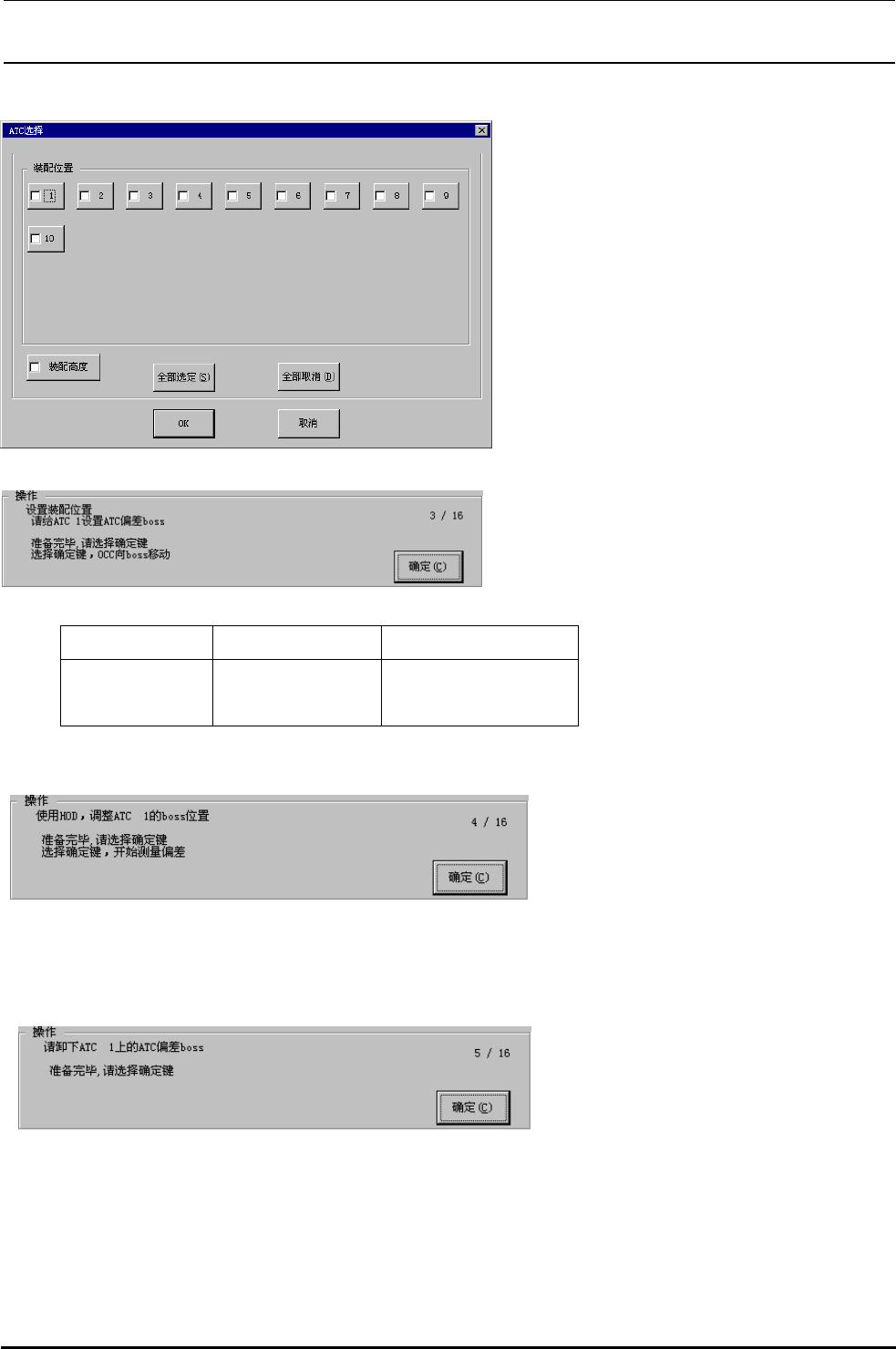

＜操作・１／１６（续）＞
选择设定的参数。
选择确定之后，进行选择参数的设定。
选择了取消之后，中止参数选择。
＜操作・３／１６（组装位置）＞
把 ATC 偏差设置到设定的 ATC NO。
准备完毕，请选择确定键。
元件高度规格 使用夹具货号 使用夹具名称
6mm（SC） ４０００８１０
８
ATC 偏差部６组
选择了确定之后，移动到 OCC 设定的 ATC NO 的 ATC 部上。
＜操作・４／１６（组装位置）＞
用示教把监视器的十字游标调整到设定的
ATC NO 的 ATC 偏差部中心，然后按
HOD 的确定键。
准备完毕，请选择确定。选择了确定之后，标志识别后，计算新的坐标的组装位置。
＜操作・５／１６（组装位置）＞
从设定的 ATC NO.卸下 ATC 偏差部。
准备完毕，选择确定键。
选择了确定键之后，变为下一个 ATC NO
的设定画面。
4-22
