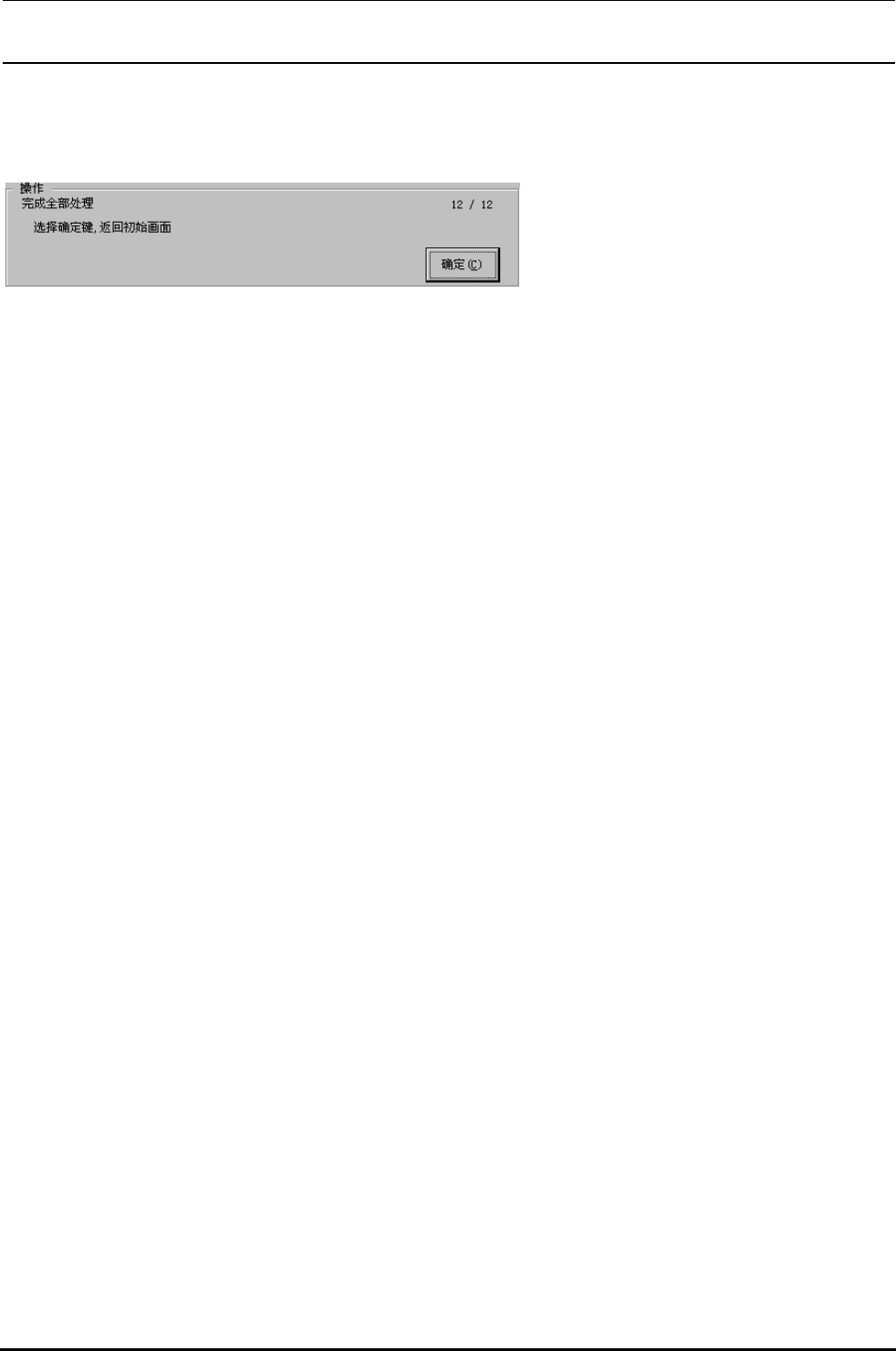

＜１２／１２画面＞
完成全部处理。
选择了确定键之后，返回初始画面。
4-39
Rev.2.00
MS 参数
参数参数
参数
4-40
4
44
4-
--
-12.
12. 12.
12. X
XX
X 轴停止位置的修正
轴停止位置的修正轴停止位置的修正
轴停止位置的修正
4
44
4-
--
-12
1212
12-
--
-1.
1. 1.
1. 功能
功能功能
功能
由于 X 轴的偏转，当目标位置在理论坐标系上移动时会发生物理位置不符的现象。修正的方法是，
识别标度基板上的记号，以识别的结果为基础修正移动量，吸收物理性的误差。
需要使用特殊夹具，仅在工厂可以进行设定。
4
44
4-
--
-12
1212
12-
--
-2.
2. 2.
2. 使用
使用使用
使用规尺
规尺规尺
规尺
使用特殊夹具。不登记夹具。
4
44
4-
--
-12
1212
12-
--
-3.
3. 3.
3. 操作
操作操作
操作

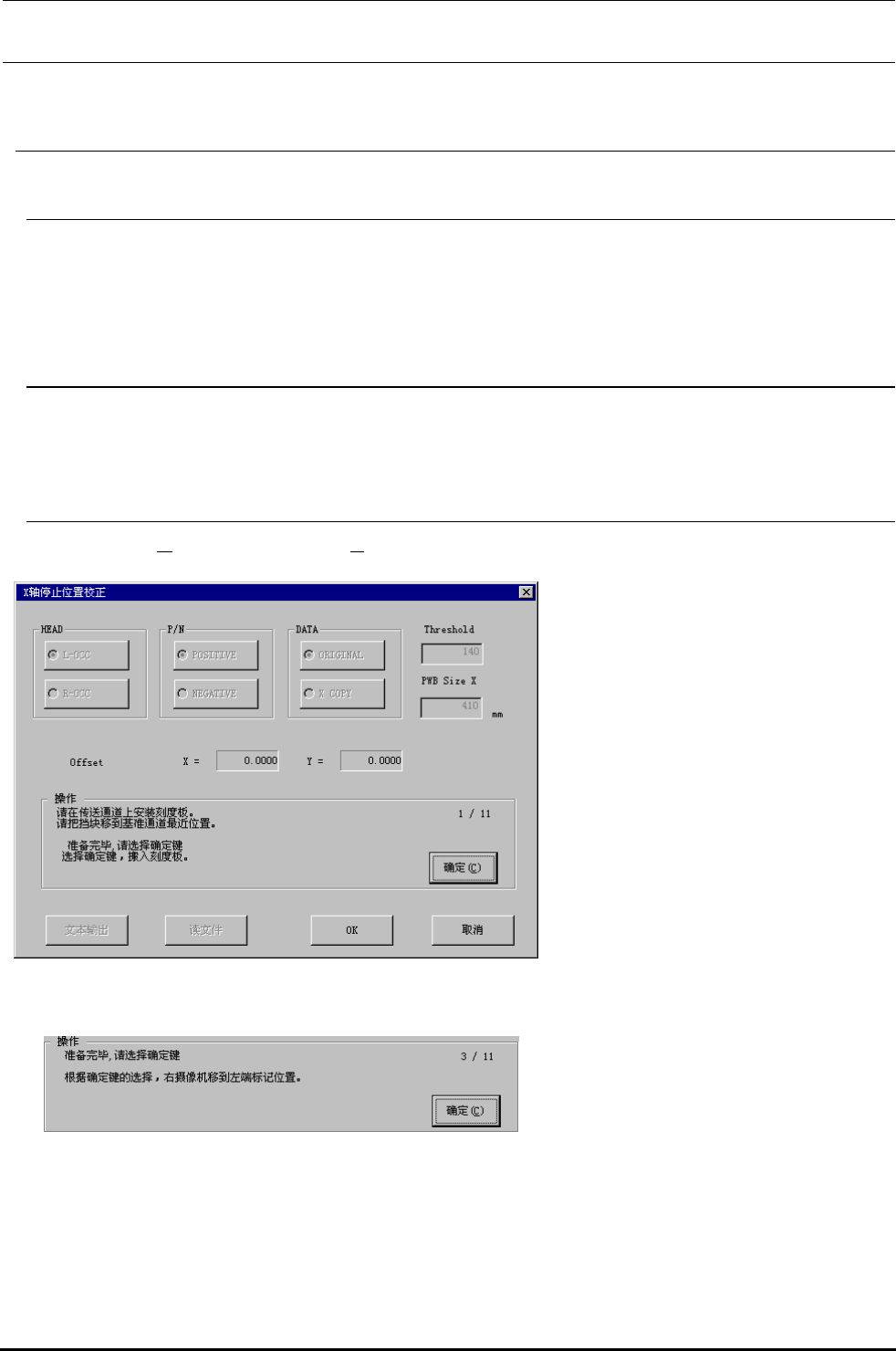

选择[偏置设定(O)][X 轴停止位置校正(X)… ]后，会显示以下的 X 轴停止位置校正对话窗。
＜操作
＜操作＜操作
＜操作·
··
·１／１１
１／１１１／１１
１／１１＞
＞＞
＞
请将止动器位置对准 410mm。
请将标度基板装在传送通路上。
请将止动器移动到最靠近基准导轨一侧
的位置。
准备好后，请选择确认键。
点击确认键后，即送入标度基板夹紧。
＜操作
＜操作＜操作
＜操作·
··
·３／１１
３／１１３／１１
３／１１＞
＞＞
＞
准备好后，请选择确认。
点击确认键后，右摄像机移动到左端的记
号位置。
Rev.2.00
MS 参数
4-41
