Rev.2.00
MS 参数
4-2-2-4．ＭＳＰ許容値
MSP 值不良时
No
项目 MSP 允许度
异常点 异常原因
X
0.0132±0.002mm/Pixel
1
缩放
Y
0.0132±0.002mm/Pixel
OCC 主体
摄像机调节等
2
安装角度
A ±0.5°
OCC 摄像机的图
像识别精度不良造
成各 MSP 值的偏
斜和贴装精度不良
OCC 装置的安装
4-3．CAL 部偏差
4-3-1．功能
测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置。
4-3-2．使用夹具
本设定不使用夹具。
4-3-3．操作
选择了[偏差设定（Ｏ）][ＣＡＬ块偏差（Ｃ）...]之后，显示出下面的ＣＡＬ块偏差设定画面。
＜操作·１／４＞
CAL 块上有夹具时，请卸下夹具。
准备完毕，请选择确定。
选择了确定之后，用 OCC 识别 CAL 块的
第 1 标记，显示取得的坐标。
准备完毕，请选择确定。
4-12
Rev.2.00
MS 参数

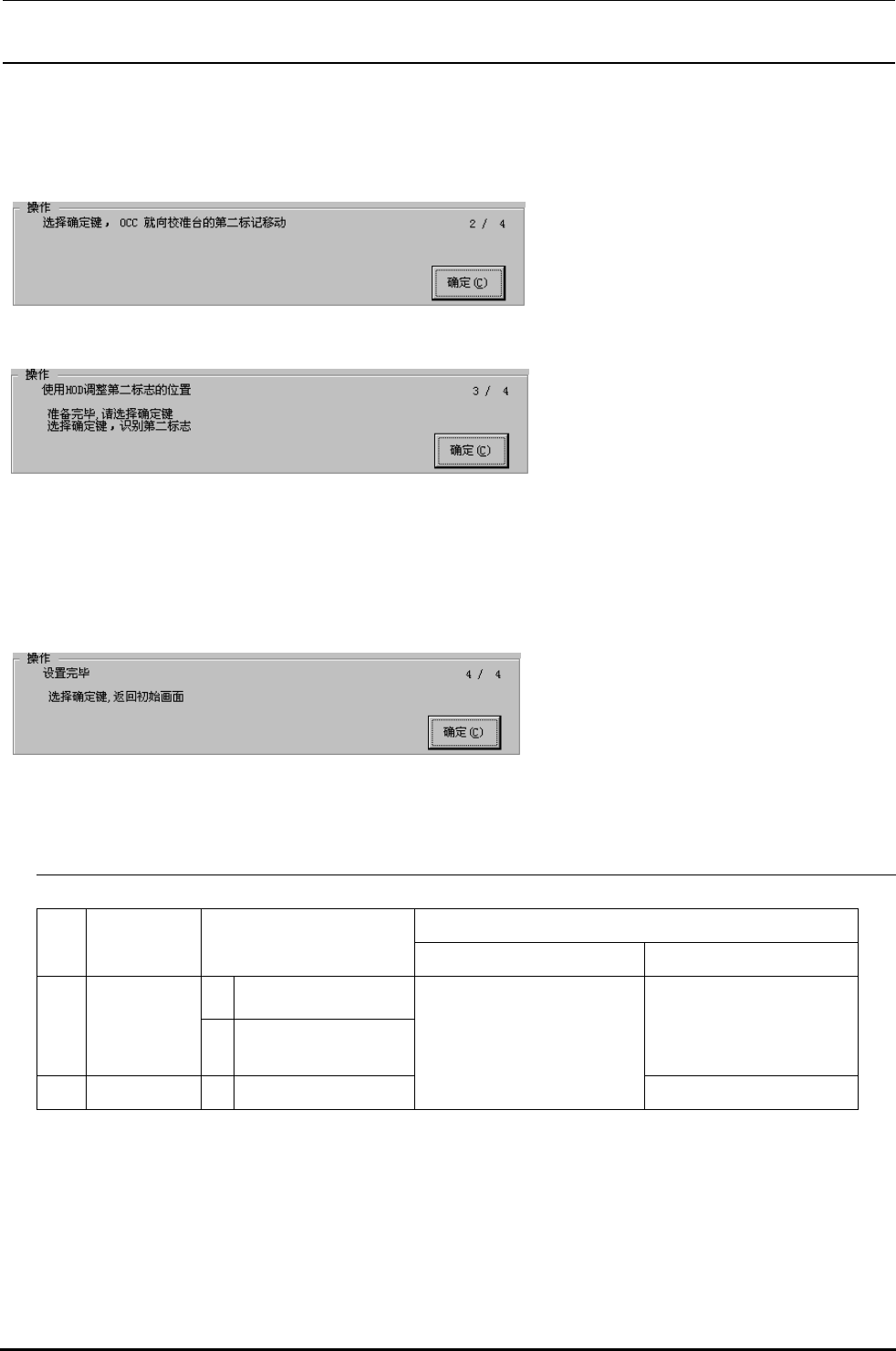

＜操作·２／４＞
选择了确定之后，OCC 移动到 CAL 块的
第 2 标记。
＜操作·３／４＞
用示教，把监视器的十字游标调整到第 2
标记的中心，然后按 HOD 确定键。
不需要调整时，不需要示教。准备完毕，请选择确定键。
选择了确定之后，用 OCC 识别 CAL 块的第２标记位置，显示取得的坐标。
用取得的第 1 标记和第 2 标记坐标计算新的 CAL 块中心位置偏差和倾斜度。
＜操作·４／４＞
设定完毕。
选择了确定键之后，返回到初始画面。
4-3-4．ＭＳＰ許容値
MSP 值异常值
No.
项目 MSP 允许值
异常点 检查(更换)项目
X
±０．０２５ｍｍ
1
组装精度
Y
±０．０２５ｍｍ
ＣＡＬ部的第 1、2 标记
附近的表面状态(伤痕、
赃污等)。
2
组装角度
A ±0.1°
对在贴装头偏差等 CAL 螺
丝 CAL 块上自动贴装取得
的 MSP 值产生影响。
ＣＡＬ部的组装精度
4-13
Rev.2.00
MS 参数

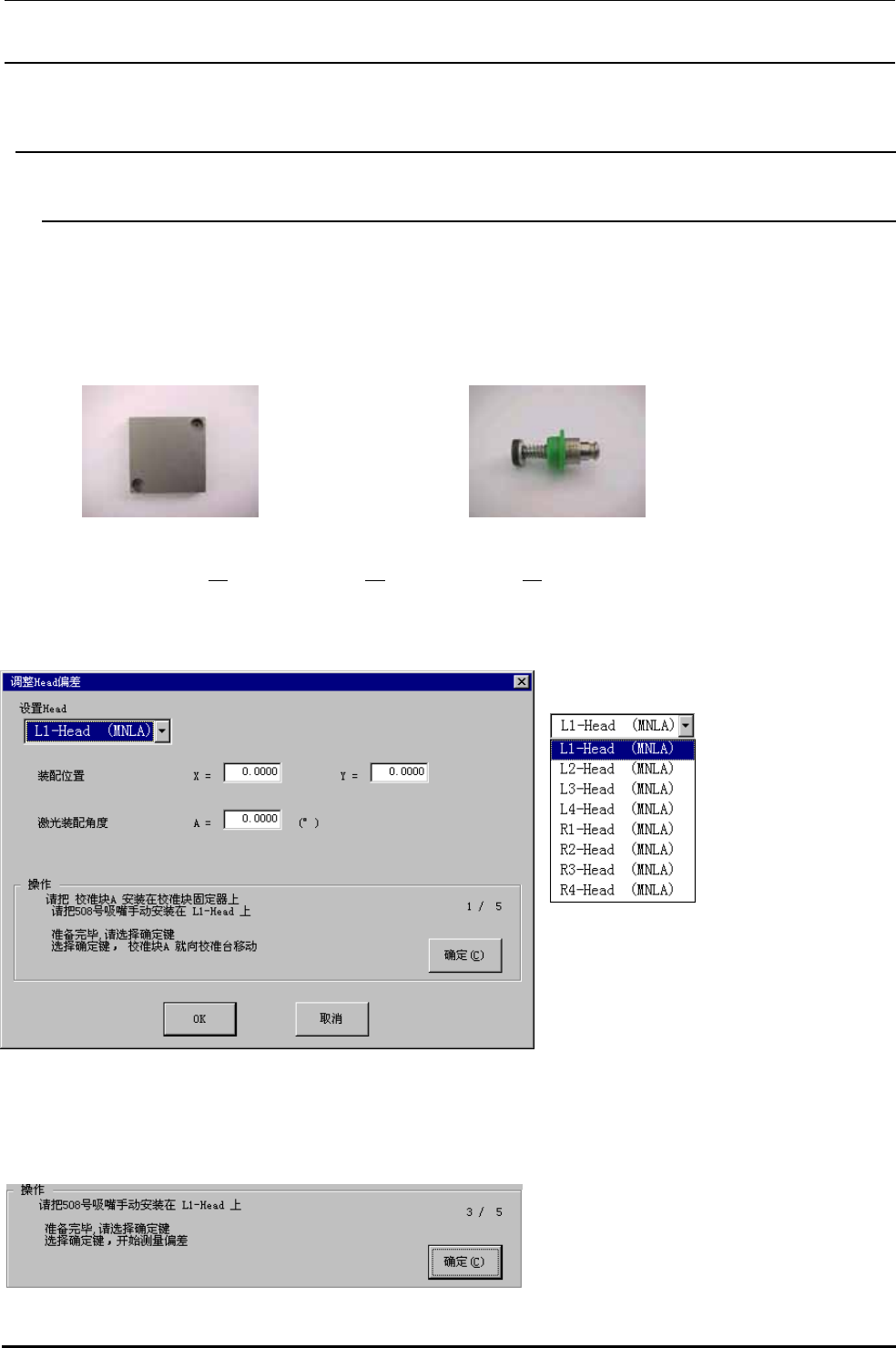

4-4．贴装头偏差
4-4-1．贴装头偏差
4-4-1-1．功能
测定各贴装头的组装角度和 OCC 的组装位置。
4-4-1-2．
使用夹具
・E3622-721-000：Cal 螺丝 A ・508 吸嘴
4-4-1-3．操作
选择了[偏差设定（
Ｏ）][Head偏差（Ｈ）][Head偏差（Ｅ）...]之后，显示出下面的贴装头偏差设定
画面。
＜操作・１／５＞
按 Alt +↓键，显示出下列一览表。
请选择设定对象贴装头。
不影响机器设置的“使用装置”的设定。没
有检查（设定为不使用）装值也可以选择。
请把 CAL 螺丝设置四到 CAL 螺丝上。把 508 号吸嘴设置到设定贴装头上。
准备完毕，请选择确定。选择了确定之后，根据设定贴装头，把 CAL 螺丝从 CAL 螺丝张力移动到 CAL
块。
＜操作·３／５＞
把 508 号吸嘴设置到设定贴装头上。
准备完毕，请选择确定。
选择了确定之后，测定偏差。
4-14
