Rev.2.00
MS 参数
3-4．原点粗调整
3-4-1．功能
原点复位时，请进行示教，让校准部的第 1 标志位置移动到 OCC 中心。
3-4-2．使用夹具
本设定不使用夹具。
3-4-3．操作
选择了[初期设定（Ｉ）][原点粗调（R）...]之后，写列的原点粗调画面显示出来。
＜操作·１／５(左贴装头)＞
请同时按 Alt 键和↓键。下列的一览表被显
示。
请选择设定对象贴装头。
※不影响机器安装的“使用装置”时的设定。
没有检查(设定为不使用)的装置也可以选
择。
准备好之后请选择确定。
选择了确定之后，原点复位后 OCC 移动到
CAL 部第 1 标记，识别标记。由识别结果
显示对设计值的偏离。
识别标记发生异常后，清除偏离显示。
＜操作·２／５(左贴装头）＞
看ＯＣＣ的监视器，请用示教，把第１标记
调整到视野的中心。（没有变更也请进行
一次示教。）
＜操作·５／５（左贴装头）＞
设定完毕。
确定了选择之后，返回到初期操作画面。
3-5
Rev.2.00
MS 参数

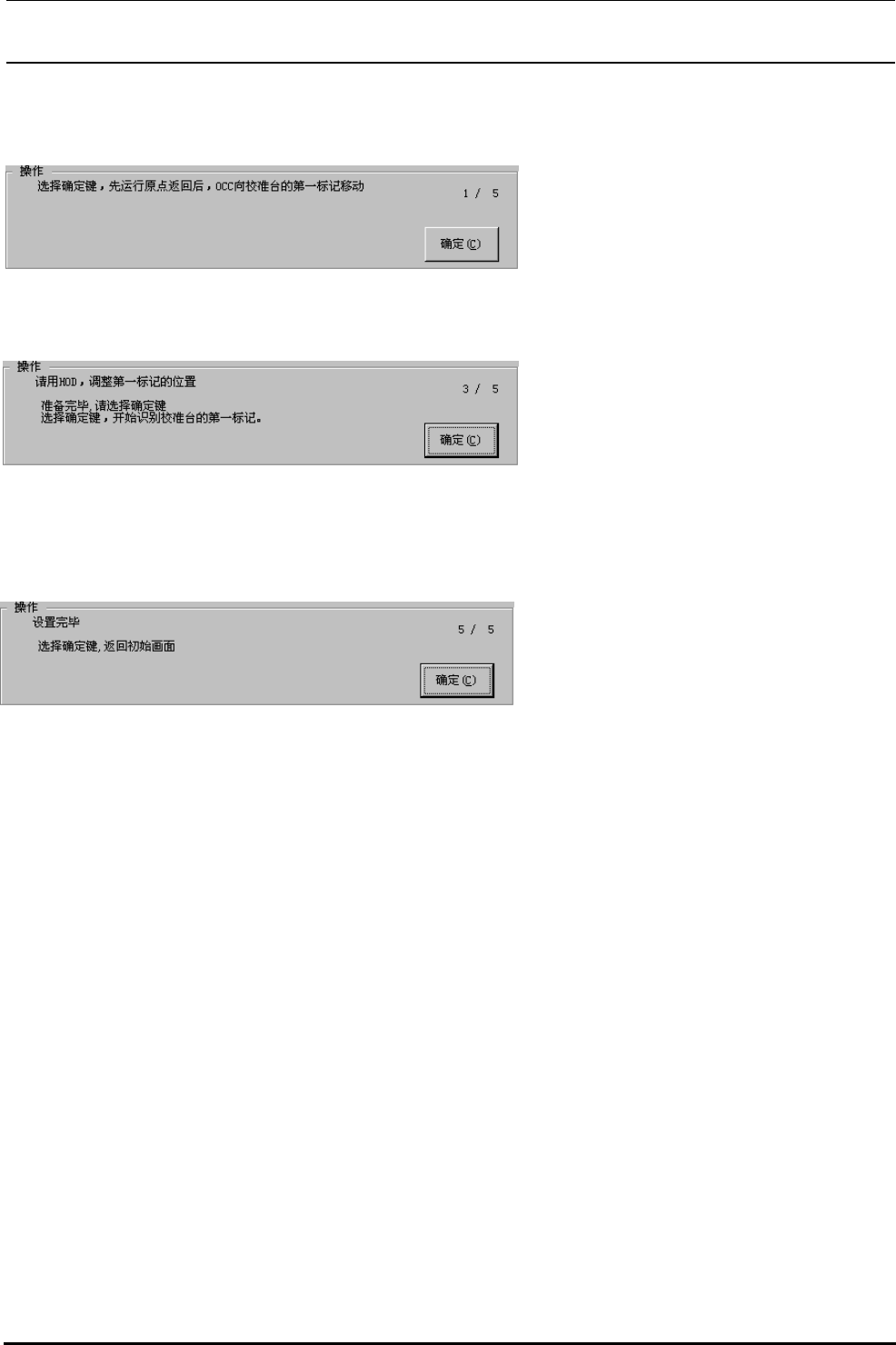

＜操作·１／５（右贴装头）＞
准备好之后请选择确定。
选择了确定键之后，先行运行原点返回后，
OCC 移动到 CAL 部第１标记。
＜操作·３／５（右贴装头）＞
看ＯＣＣ的监视器，请用示教，把第１标记
调整到视野的中心。（没有变更也请进行一
次示教。）
准备完毕，请选择确定键。
选择了确定键之后识别 CAL 部第１标记。
从识别结果显示设计值的偏离。
＜操作·５／５（右贴装头）＞
设置完毕。
选择了确定键之后，返回到初始画面。
选择确定 OK 之后，确定通知显示，进行通常（有 CAL 部第 1 标记识别）的原点复位。
3-6
Rev.2.00
MS 参数
3-5．附属装置(选项)
3-5-1．功能
设定为安装了附属装置。
使用夹具
本设定不使用夹具。
3-5-2．操作
选择了[初期设定（
I）][选项（O）] [选项（O）...]之后，下列选项设定画面显示出来。
3－5－3－1．单元传送/供料器
选择了单元传送/送料器之后，左图被显示
出来。
把安装的单元变更为未安装之后，机器设
置的“使用单元”便自动变成“不使用。
追加单元等，从未安装变更为安装之后，
机器设置的“使用单元”自动地变成“使
用”。
3-7
