Rev.2.00
MS 参数
【3】 初期设定
注意
变更初期设定仅在 JUKI 有指示时实施。
变更内容和规格不同时机器动作不保证。

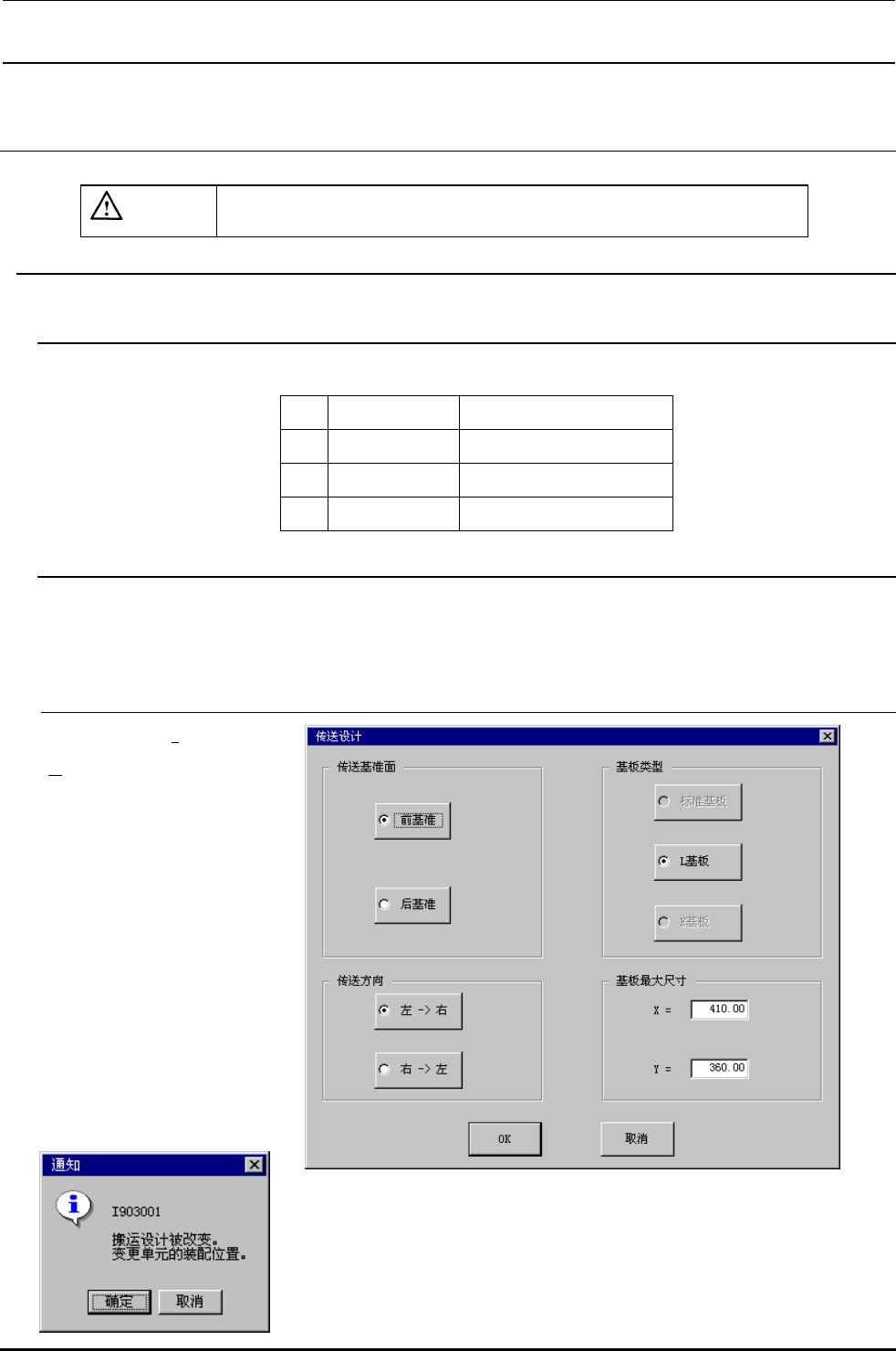

3-1．机器规格
3-1-1．功能
设定以下项目。
No.
项目 设定内容
1
传送基准面 机械基准面
2
传送方向 机器的传送方面
3
基板种类 基板的种类
3-1-2．使用治具
在本设定不能使用夹具。
3-1-3．操作
选择[初期设定（I）][机器规格
（
C）...]之后，下列的传送规格
设定画面显示出来。
有关项目，请点黑点进行选择。
变更了传送规格之后，需要 MS
参数和机器设置坐标初期化。
另外，基板种类只能选择 L 基
板。选择 OK 之后传送规格被
变更后，装置的组装位置的变
更图像被显示。
3-1
Rev.2.00
MS 参数

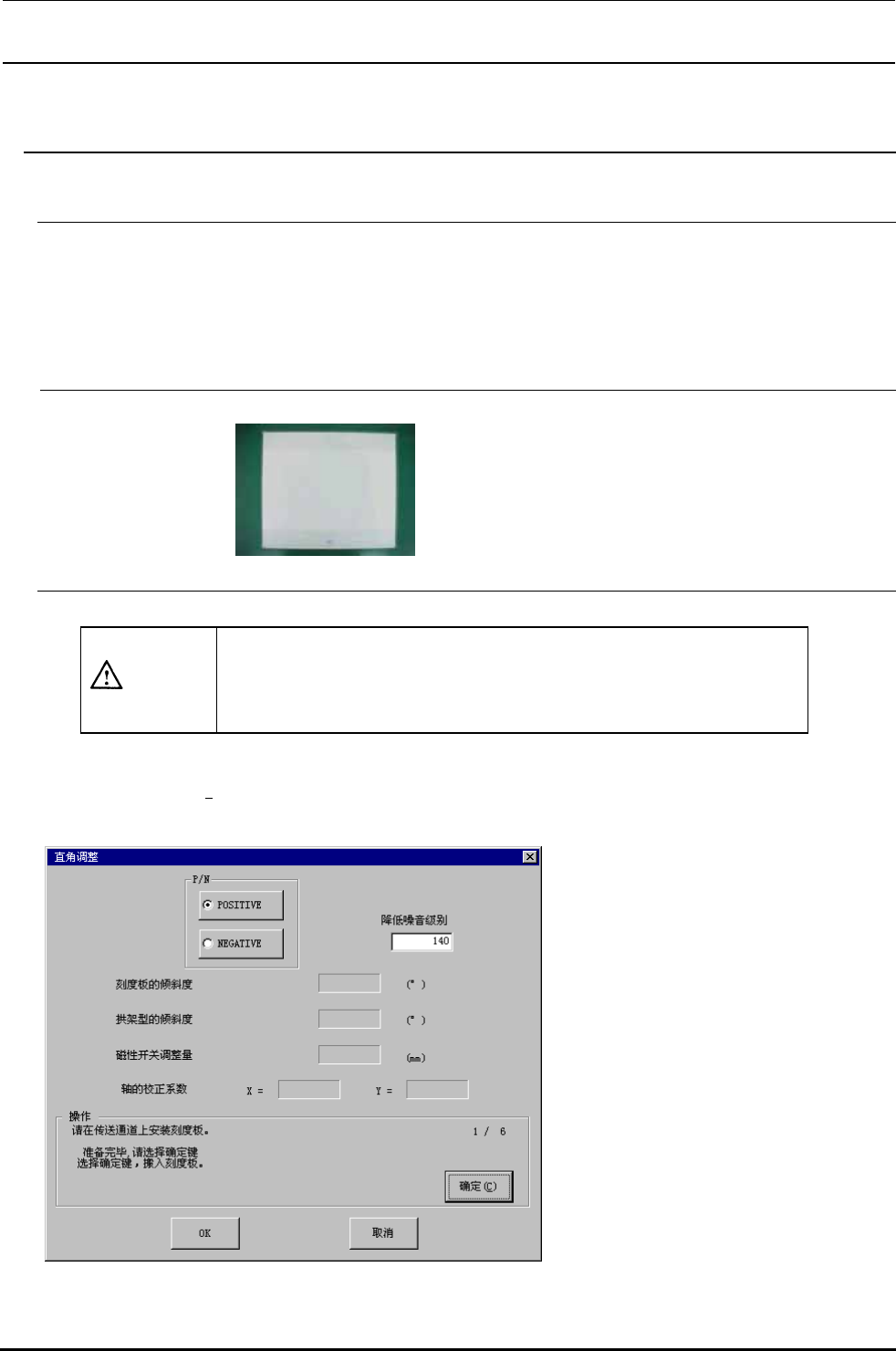

3-2．直角調整
3-2-1．機能
出货前，在工厂使用标准部件基板，定出 X 跨线桥的直角。同时计算轴辅助系数。因此，本项目仅在
接到 JUKI 的指示时才能进行变更。
3-2-2．使用治具
・标准部件基板
3-2-3．操作
注意
进行本设定之前，请一定设定「Y 台偏差」、「中心 AWC 偏差」。
不获得上述 2 项偏差的化，就不能传送标准部件基板。有关「Y 台偏
差」「中心 AWC 偏差」，请参照后面的「偏差设定」。
选择了[初期设定（I）][直角调整(G)...]之后，下列直角调整设定画面被显示。
＜１／６画面＞
请把标准部件基板安装到传送道。
准备好之后请选择确定。
选择确定之后，传送标准部件基板，
进行钳夹。
3-2
Rev.2.00
MS 参数

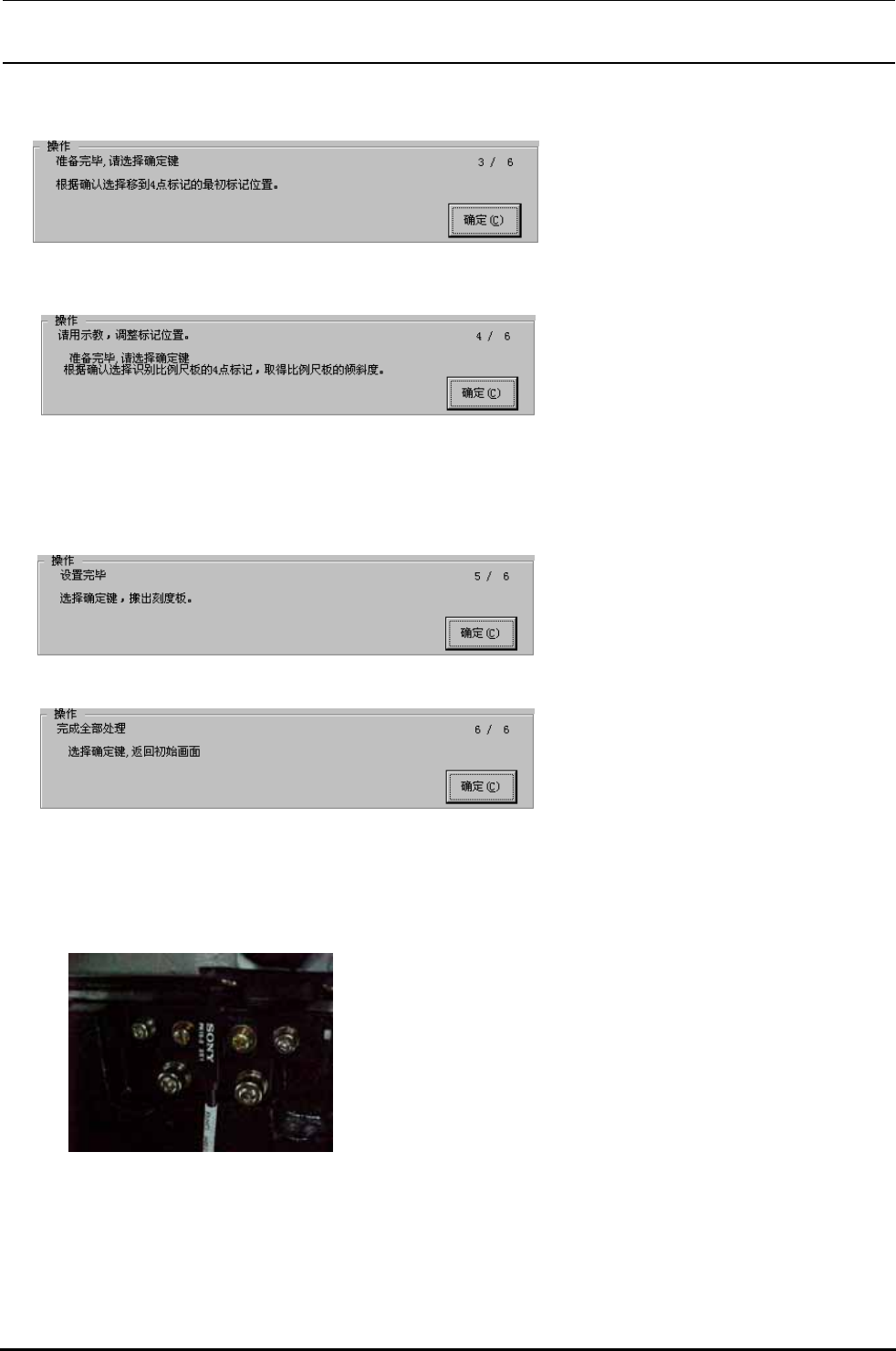

＜３／６画面＞
准备完毕，请选择确定键。
选择确定之后，移动到 4 点标记的最初
标记位置。
＜４／６画面＞
请用示教，把监视器的十字游标调整的标
记中心的位置。
准备完毕，请选择确定键。
选择确定之后，识别比例尺板的 4 点标
记，取得比例齿板的倾斜度。同时，取得
轴辅助系数。
＜５／６画面＞
设置完毕。
选择了确定键之后，搬出刻度板。
＜６／６画面＞
完成全部处理。
选择确定键之后，返回到初始画面。
自动取得时得到的「磁性开关调整量」的值超过-0.08mm ～ 0.08mm 的范围时，请调整磁性开
关，重新调整直角。
例） 如果磁性开关调整量显示为-0.2mm 时，把 Y 轴右侧的
原点传感器向里移动 0.2mm。
调整后，请一定复位原点，重新调整直角。
磁性开关（Y 轴原点传感器）
调整直角取得的轴修正系数请在事项的 XY 修正系数设定画面取得。
但是，对于 X 的轴修正系数，请把 X、Xr 两个都设定为相同的值。
3-3
