Rev.2.00 MS 参数 ＜操作 · １１／１２＞ 请从设定贴装头取下吸嘴。 准备完毕， 请 选择确定键。 ＜操作 · １２／１２＞ 设置完毕。 选择了确定键、返回初始画面。 4-1-4． MSP 允许值 ※ 确定基板上面高度，确定偏差值在 1 ～ 5mm 的范围内。如果偏置值超过此范围，请偏移一点皮带 轮和皮带的组装位置，从新取得 MS 参数。 MSP 值不良时 Ｎ ｏ 项目 MSP 允许位置 异常位置 调整（检查项目） １ 基板…
Rev.2.00
MS 参数

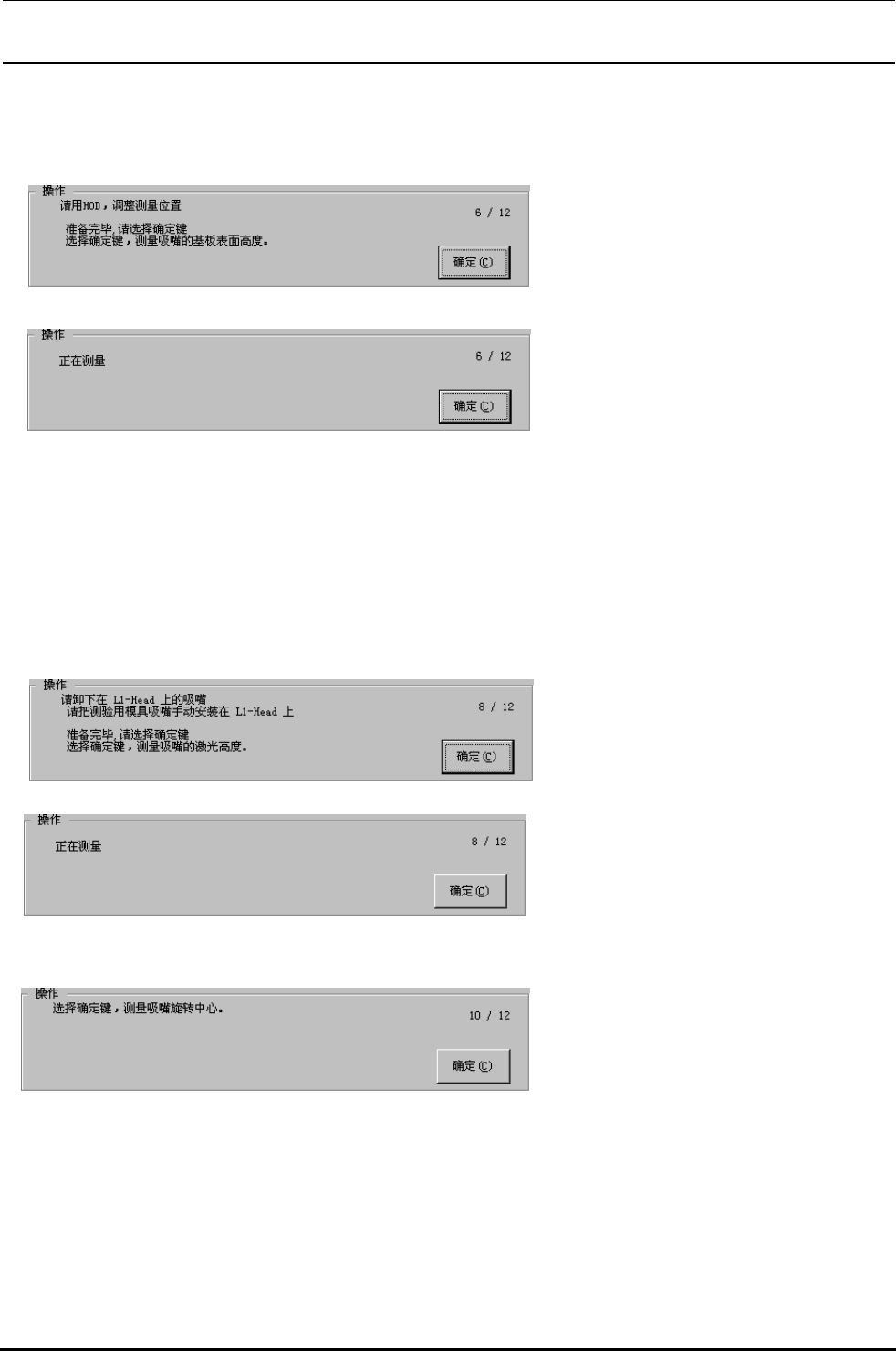

＜操作·６／１２＞
通过示教确定测定的贴装头的508 吸嘴部
分在校准台的平部（无孔的位置）上。
不需要调整时，不用示教。
准备完毕，请选择确定键。
选择确定之后，测定设定贴装头的基板上
面高度。
＜操作·６／１２续＞
自动测量开始。测量内容如下。
①打开贴装头的真空，读取真空值。此时，真空值-80Kpa 以下，为异常。请确定吸嘴。
②下降 Z 轴，测量真空-80Kpa 以下的位置。
③计算测定位置和测定用吸嘴的长度到基板上面的高度。
＜操作·８／１２＞
从设定贴装头卸下吸嘴，设置夹具吸嘴。
准备完毕，请按确定键。
选择确定键之后，测定激光测定高度。
测定完毕后，从测定结果计算出激光高度
偏差。
＜操作·１０／１２＞
选择确定之后，用激光测定设定贴装头的
吸嘴旋转中心。
开始自动测定。测定内容如下。
0°到 15°单位，一边移动 θ 轴，反复 24 次
取平均值。
测定完毕，由测定结果计算出吸嘴旋转中
心。同时也更新角度偏离。
4-5
Rev.2.00
MS 参数

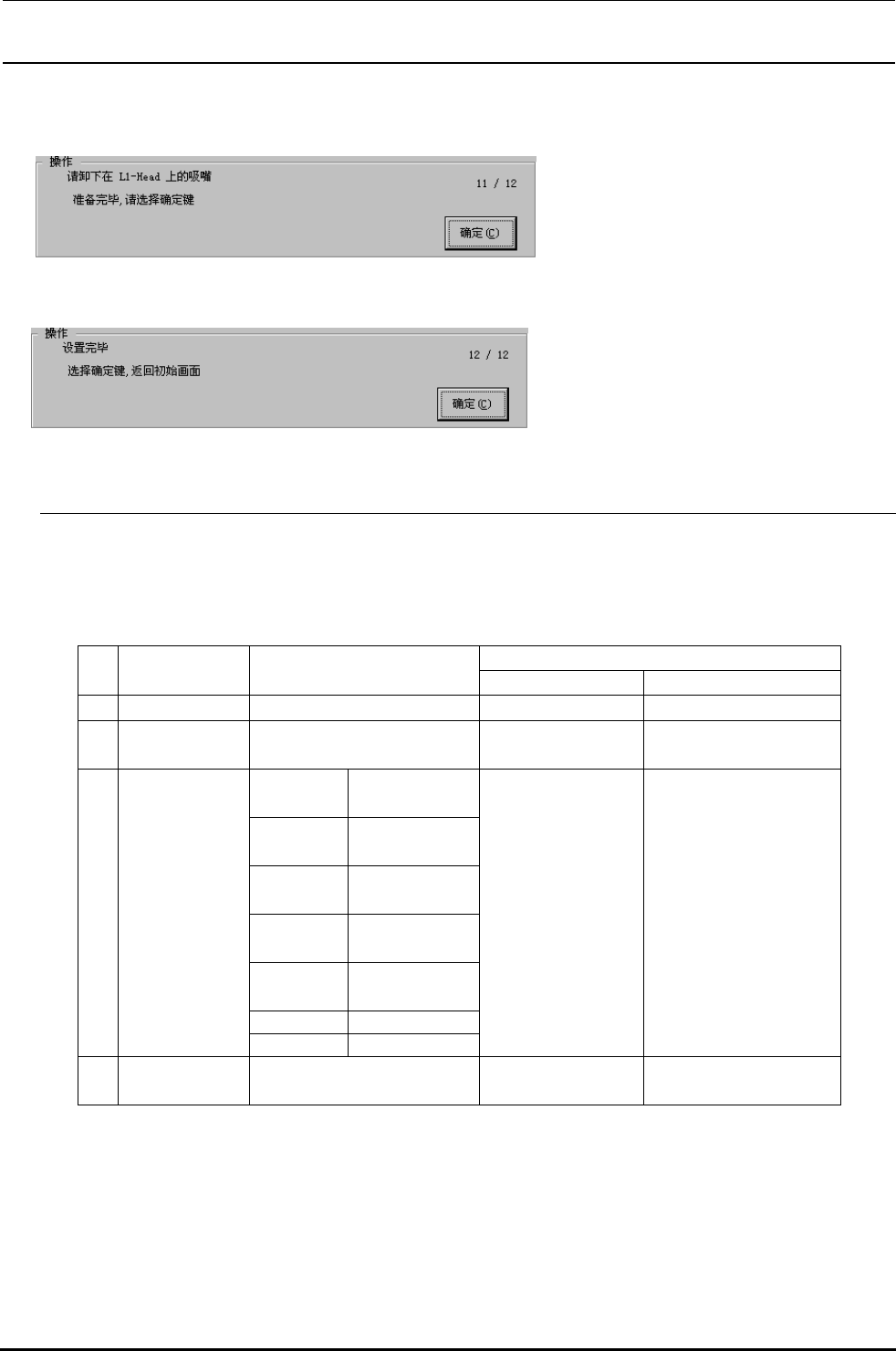

＜操作·１１／１２＞
请从设定贴装头取下吸嘴。准备完毕，请
选择确定键。
＜操作·１２／１２＞
设置完毕。
选择了确定键、返回初始画面。
4-1-4．MSP 允许值
※ 确定基板上面高度，确定偏差值在 1～5mm 的范围内。如果偏置值超过此范围，请偏移一点皮带
轮和皮带的组装位置，从新取得 MS 参数。
MSP 值不良时
Ｎ
ｏ
项目 MSP 允许位置
异常位置 调整（检查项目）
１ 基板上面高度
±１
～５㎜
贴装精度不良 Z轴马达组装
２ 激光高度 ±１㎜ 贴装精度不良 Z轴马达组装
激光传感器
Ｌ１、Ｒ
１
３０±２
Ｌ２、Ｒ
２
４７±２
Ｌ３、Ｒ
３
６４±２
Ｌ４、Ｒ
４
８１±２
吸嘴中心
间
１７±０．０２
３ 吸嘴旋转中心
同时吸附不良
贴装精度不良
贴装头吸嘴轴的安装
精度
激光传感器
４ 角度偏差 -179°以上 180°以下 同时吸附时的吸
附异常错误
4-6
Rev.2.00
MS 参数

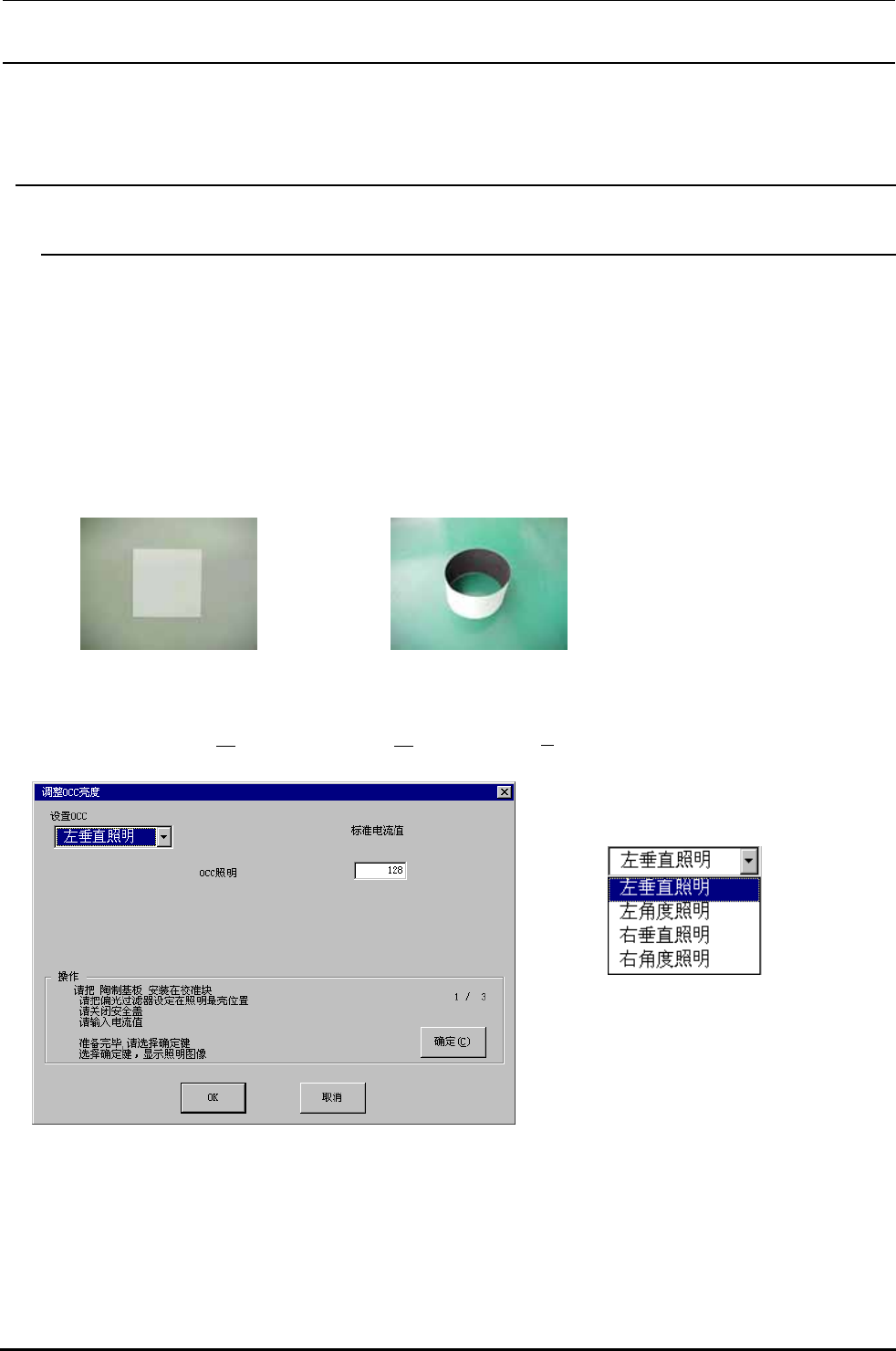

4-2．OCC 偏差
4-2-1．OCC 光量设定
实施焦点调整（确定）之后再进行设定。
4-2-1-1．功能.
调整 OCC 用照明 LED 的亮度。
4-2-1-2．使用夹具
・V002：陶瓷基板(2 英寸) ・遮光环
4-2-1-3．操作
选择了［偏差设定（
Ｏ）］[ＯＣＣ偏差（Ｏ）][光量调整（L）...]之后，显示出下面的光量调整画面。
＜操作·１／３＞
按 Alt +↓键，下面的一览显示出来。
在凸起画面上，选择设定对象 OCC。
※对机器设置的“使用装置”的设定没有影
响
。没有检查（设定为不使用）的装置也可
以选择。
